汽车制动系统示教板


（大众时超）

（大众帕萨特B5）

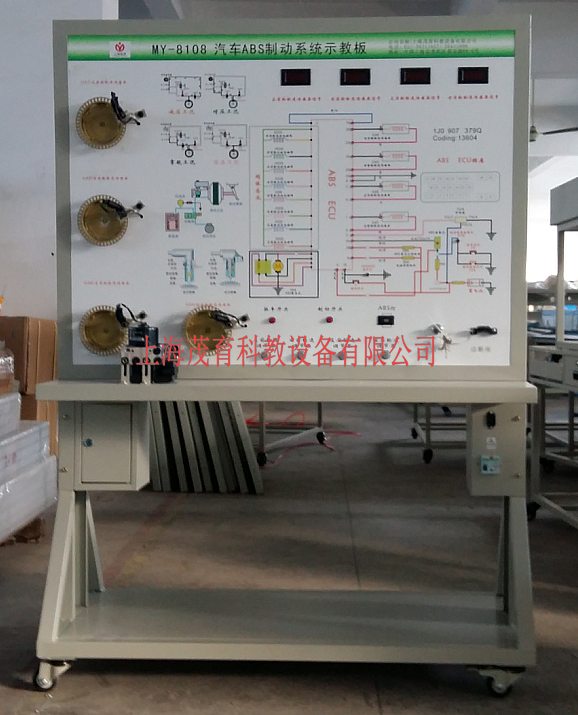

汽车制动系统示教板采用全新大众帕萨特B5 ABS制动系统实物制作，充分展示ABS制动系统的组成结构和工作过程，适用于学校对ABS制动系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的ABS制动系统，充分展示ABS制动系统的组成结构和工作过程。
  操作控制各类开关，可演示动ABS制动电控系统（电磁阀工况等）工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测ABS制动系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备安装有诊断座，可连接专用或通用型汽车解码器，对ABS制动系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5、设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6、设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置(每台)

序号	名  称	规格型号	单位	数量
1	检测控制面板带面板柜	装有各种检测端子以及彩色电路图和工作原理示意图（面板：1200*900*4mm)	套	1
2	ABS制动系控制电脑(ECU)	原车	套	1
3	点火开关	茂育	个	1
4	诊断座	原车	个	1
5	ABS泵总成	原车	个	1
6	ABS指示器	原车	套	1
7	主继电器	原车	个	1
8	可调节车轮转速装置（带传感器）	茂育	个	4
9	直流电机装置	茂育	个	4
10	刹车开关	茂育	只	1
11	电源变压器	茂育	套	1
12	漏电保护开关及附件	茂育	套	1
13	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
14	故障模拟与排除装置	茂育	套	1

---

友情提示：
1、设备验收：各采购单位收货时请检查汽车制动系统示教板的货品外观，核实汽车制动系统示教板的数量及配件，拒收处于受损状态的汽车制动系统示教板；
2、设备质保：茂育将为各采购单位提供汽车制动系统示教板说明书，在质保范围内提供对汽车制动系统示教板的免费维修，超出条件承诺时提供对汽车制动系统示教板的有偿维修；
3、设备退换货：各采购单位单方面原因导致汽车制动系统示教板的选型错误或购汽车制动系统示教板数量错误，造成汽车制动系统示教板的退换货要求，将不被接受；
4、设备货期：对汽车制动系统示教板的发货期为参考值，如您需要了解汽车制动系统示教板的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对汽车制动系统示教板有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关汽车制动系统示教板的技术咨询。
