首页行业标准 > 正文

作者：茂育科教发布时间：2023-09-15 09:30:32

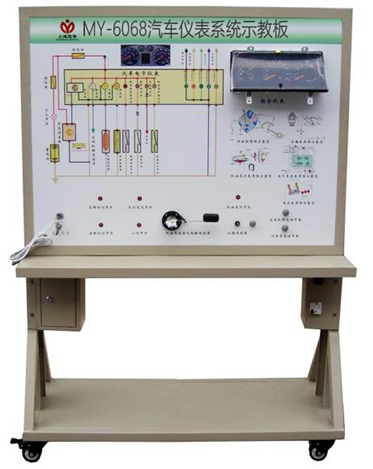

汽车仪表系统实验装置是配合大中院校、部队、汽修等专业的汽车培训技能之用，汽车示教板采用汽车仪表系统实物为基础，充分展示汽车仪表系统的组成结构和工作过程。通过汽车仪表系统示教板的演示，可清楚了解汽车仪表系统的结构与功能，提高学生对仪表系统的初步认识，使学生了解汽车仪表系统起到直观的教学目的。适用于学校对汽车充电系统理论和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的汽车电子仪表系统，充分展示汽车电子仪表系统的组成结构。
操纵与仪表系统相连接的各种传感器、开关，模拟仪表信号源的工作，可真实演示汽车仪表系统的工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物，认识和分析汽车电子仪表系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车电子仪表系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功
三、技术规格：
1、外形尺寸(约)：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形，
7、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图; 面板：12009004mm	套	1
2	点火开关	全新	个	1
3	组合仪表	全新	套	1
4	组合开关	全新	套	1
5	转速模拟	全新	套	1
6	车速模拟	全新	套	1
7	燃油表传感器及模拟装置	全新	套	1
8	充电指示灯工作模拟	全新	套	1
9	机油压力工作模拟	全新	套	1
10	转向指示灯开关	全新	套	1
11	远光指示灯开关	全新	套	1
12	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
13	故障模拟与排除装置	茂育	套	1
14	教师手册	茂育	套	1
15	合格证与保修卡	茂育	套	1
