太阳能光伏发电系统教学实验装置

作者:管理员     发布时间:2025-09-12 15:35:13



MY-PV18太阳能光伏发电系统教学实验装置集成30W光伏电池、PWM控制器、离网/并网逆变模块及监测系统,完整展示太阳能发电、电能储存与逆变的全过程。
一、主要技术指标及规格:
1)外形尺寸:1200×750mm×1700mm
2)太阳能电池组具体参数:
(1)峰值功率:30W
(2)最大功率电压:17.5V
(3)最大功率电流:1.95A
(4)开路电压:22V
(5)短路电流:2.2A
(6)安装尺寸:622*550*18mm
二、太阳能控制器具体功能:
(1)使用单片机和专用软件,实现智能控制,自动识别24V系统。
(2)采用串联式PWM充电控制方式,使充电回路的电压损失较原二极管充电方式降低一半,充电效率较非PWM高3-6%;过放恢复的提升充电,正常的直充,浮充自动控制方式有利于提高蓄电池寿命。
(3)多种保护功能,包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护,具有自动恢的输出过流保护功能,输出短路保护功能。
(4)具有丰富的工作模式,如光控,光控+延时,通用控制等模式。
(5)浮充电温度补偿功能。
(6)使用定制大屏幕LCD液晶显示器、充电、放电,光伏、蓄电池,负载各参数一目了然,一键式操作即可完成所有设置,方便直观。
 ◆ 优良的通讯功能配备独立的上位机软件,保证与PC机之间良好通讯,画面人性化,清晰、直观、操作方便。与PC机连接后对控制器的参数及功能控制更加灵活,充分满足不同教学应用需求。
三、蓄电池:一般为铅酸电池,具有如下特点:
(1)自放电率低
(2)使用寿命长
(3)深放电能力强
(4)充电效率高 工作温度范围宽
(5)增加系统停机时蓄电池电量自动测量功能
四、离网逆变器:正弦波逆变器,具体功能参数如下:
(1)纯正弦波输出(失真率<4%)
(2)输入输出隔离设计
(3)能快速并行启动电容、电感负载
(4)三色指示灯显示,输入电压,输出电压,负载水准和故障情形
(5)负载控制风扇冷却
(6)过压/欠压/短路/过载/超温保护
(7)输入电压:10-16VDC
(8)输出电压:110V/220VAC
(9)输出功率:300W
五、负载:
(1)直流负载包括:LED灯,风机等;
(2)交流负载包括:节能灯和交流电机等。
六、并网逆变器:
并网逆变器具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
系统面板设有用来测量DC、AC相关参数的多个测试端口,可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
16级功率搜索功能
在自动调整的过程中,会看到LOW灯不停的闪烁,功率会由0作为起点,向最大功率点加大输出功率,重启最多为6次,然后进入功率锁定状态,锁定时ST灯长亮。
在进行6级功率搜索程序时,所需的时间为10分钟。
2宽电压输入(15-62VDC)
二级功率变压转换
◆ 高频双向并网,单向并网功能
◆ 高频直接调制,AC半波合成
◆ 双向并网方式:直接负载消耗,逆向传输AC电流
◆ 单向并网方式:直接负载消耗,禁止逆向传输AC电流
3多频率输出功能,可适用于50Hz/60Hz频率的AC交流电
◆ 频率范围:45Hz~63Hz
  ◆ 直接连接到太阳能电池板(不需要连接电池)
七、监测仪表:完成实验时数据的读取,可监测太阳能电池组的电压和电流;并网逆变器输出的电压和电流;离网逆变器输出的电压和电流。

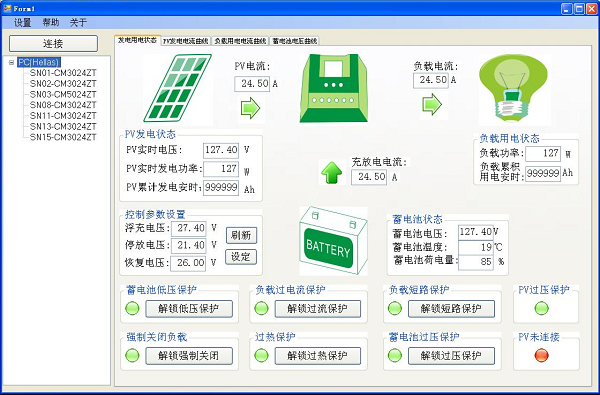

上位机通讯联机界面图
(1)电压显示系统:DC 0-50V  AC 0-500V自动换挡
(2)液晶屏显示:SMD结构
(3)测量精度:AC为1级,DC为0.5级
(4)响应时间:≤0.5秒
(5)电流显示系统:DC O-100MA  AC 0-5A  AC 0-2A  自动换挡
(6)液晶屏显示;SMD结构
(7)测量精度:AC为1级,DC为0.5级
(8)响应时间:≤0.5秒
(9)环境温度:0~50℃
八、模拟实验电源:
(1)输入电压:AC220 (V);
(2)频率范围:50/60 (HZ);
(3)输出电压:DC 0-32 (V);连续可调
(4)输出电流:DC 0-2 (A);连续可调
(5)输出功率:64W;按键式开关。
实验项目:
实验一 太阳能光伏板能量转换实验
实验二 环境对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特性实验
实验四 太阳能控制器工作原理实验
实验五 接反保护实验
实验六 太阳能控制器对蓄电池的过充保护实验
实验七 太阳能控制器对蓄电池的过放保护实验
实验八 夜间防反充实验
实验九 离网型逆变器工作原理实验
实验十 独立光伏发电实验
实验十一 并网型逆变器工作原理实验
实验十二 光伏并网实验
、主要设备清单:
序号 名 称 数量 单位
1 实验台 1
2 太阳能电池板 1
3 离网逆变电源 1
4 同步逆变电源 1
5 太阳能控制器 1
6 蓄电池 1
7 直流负载 1
8 交流负载 1
9 人造光源 1
10 稳压电源 1
11 上位机软件 1
12 使用手册 1
