上海茂育科教设备有限公司

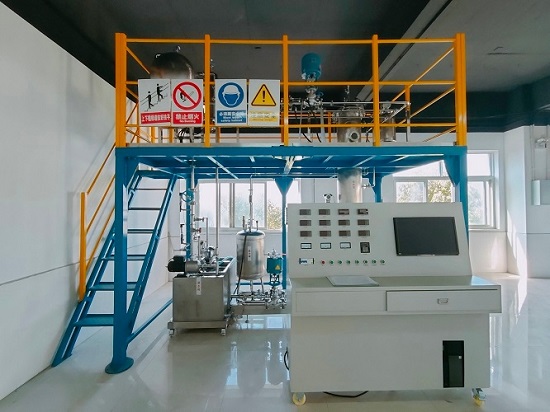

计算机过程控制流体输送操作实训装置

---

　

分    项	说        明
计算机过程控制流体输送操作实训装置 功能	1、集成了流体流动和流体输送机械两个单元操作内容的实验教学。能全面了解流体流动过程中所涉及的流体阻力、流量计性能、离心泵性能及管路性能概念和实验方法。 2、模拟工艺生产系统，设置流量比值调节系统，训练学生实际化工生产的操作能力。实现流体输送：液相输送和气相输送，以及真空输送，通过装置可以完成离心泵的各个实验以及管路阻力的各个实验，锻炼学生判断和排除故障的能力。 3、通过现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。
设计参数	压力控制：离心泵进口压力：-15～-6Pa。 1号泵单独运行时出口压力：0.15～0.27MPa（流量为0-6m3/h)。 两台泵串联时出口压力：0.27～0.53MPa（流量为0-6m3/h）m3/h。 两台泵并联时出口压力：0.12～0.28MPa（流量为0-7m3/h）。 压降范围：光滑管阻力压降：0～7KPa（流量为0-3m3/h）。 局部阻力管阻力压降：0～22KPa（流量为0-3m3/h）。 离心泵特性流体流量：2-7m3/h。 阻力特性流体流量：0-3m3/h。 液位控制：吸收塔液位：1/3～1/2。
整机参数	设备尺寸： 4000x2000x3500mm（长x宽x高 ），(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
电气系统	标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸1400×800×1300mm（长×宽×高）。
公用设施	水：实训过程中水可循环使用，实训结束后排空即可。 电：电压AC380V，功率2kW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。 实验物料：清洁自来水。
主要设备	304不锈钢吸收塔：φ325x1300mm，110L。 304不锈钢高位槽：φ426x700mm，100L。 304不锈钢缓冲罐：Φ400x500mm，60L。 304不锈钢原料水槽：1000x600x500mm，300L。 1号泵：离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。 2号泵：离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。 真空泵：旋片式，P=0.37KW，真空度Pmax=-0.06kPa，U=220V。 空气压缩机：往复空压机，P=2.2KW,流量Qmax=0.25m3/min,U=220V。 操作站型号：配置不低于E3400/1G/160G/DVD/集成显卡/17"液晶/光电键鼠/WINXPHOME中文版
上位机监控软件	RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	1号泵出口压力	压力表	压力表就地显示	无
	1号泵进口压力	压力表	压力表就地显示	无
	2号泵出口压力	压力表	压力表就地显示	无
	2号泵进口压力	压力表	压力表就地显示	无
	液位罐压力	压力表	压力表就地显示	无
	光滑管压力差	压力表	压力表就地显示	无
	粗糙管压力差	压力表	压力表就地显示	无
	吸收塔压力	压力表	压力表就地显示	无
	缓冲罐压力	压力表	压力表就地显示	无
	1#2#泵出水总管压力	压力表	压力表就地显示	无
	液位罐温度	PT100铂电阻	宇电AI702	自控
	1#2#泵出水总管流量	转子流量计	现场显示	阀门

---
