上海茂育科教设备有限公司

空调技能综合实训考核装置

---

　
一、产品概述：

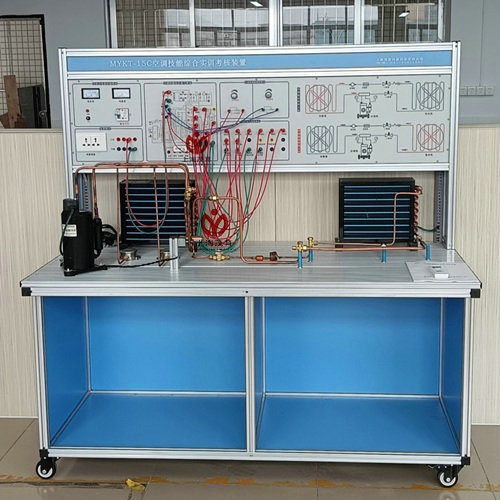

MYKT-15C空调技能综合实训考核装置是专门为职业院校制冷类相关专业而研制的实训装置，根据制冷类行业制冷维修技术的特点，针对空调的电气控制以及制冷系统的安装与维修进行设计，强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。装置融合了流体力学、热力学、传热学和电气控制等技术,集制冷空调系统安装、制冷系统电气接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。
二、技术指标：
1、输入电源：单相三线  AC220V±10%  50Hz
2、工作环境：温度-10℃～-40℃ 相对湿度≤85%（25℃）
3、设备容量：≤1.5KVA
4、制冷剂：空调部分R22
5、外形尺寸（大约）150mm×700mm×1650mm
6、防触电保护类型  I类
7、安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8、环保等级材料选用符合国家相关环保标
三、功能特点及组成：
1、该装置集制冷空调系统安装、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体，管道制作，焊接等、包含了制冷系统维修的全部步骤。
2、该装置采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测量端子以及各路的输出连接端子。
3、实训平台直观展示了空调的系统结构、工作原理。可清楚的看到制冷系统结构 及主要部件的实物，系统还配置有电压表、交流电流表、压力表、信号指示灯等， 使整个空调系统系统的实时工作状态一目了然。
*4、该装置是根据分体式空调器控制电路、作为实训考核对象，能 使学生熟练掌握空调器控制电路、基本原理及维修技术，考核板上印有 分体式空调器电气并加以检测点，学生通过考核板上的电路图了解其原理。
*5、装置解决了传统该类设备上只能看只能模无法进行动手组装的缺欠，还解决了无法 在设备上进行铜管焊接的难题，能使学生在该装置上能够反复进行系统组装与焊接训练。制冷器件采用开放式和拆装式结构设计，创新的采用了铜管固定装置对每个活动器件接头进行可拆设计，有效的、保证了管路因反复拆装所造成的损坏。
*6、在实训台方面进行了3030铝材与不锈钢全新搭配设计,采用3030铝型材拼装成，2080铝型材桌面不仅干净美观，更重要的是焊接铜管时不会变形。 实训桌子采用L型框架设计。
8、制冷原理图：彩色喷绘，直观展示制冷系统原件排列位置。
9、电气原理图：真实为空调电器控制线路图，展现了空用空调的全部电路原理，电阻，电容分布，继电器控制输出主要端子。
*10、控制线路模块:面板为铝板，面板上喷绘有完整的彩色线路图包括空调控制板，遥控接收板，空调遥控器，测试端端子
11、热泵型家用空调系统:包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等。
四、项目实训内容：
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、制冷系统管路的组装能力
4、制冷系统的保压、检漏与制冷剂加充能力
5、控制电路的电气连接与调试能力
6、控制电路电气故障考核、故障分析与故障排除能力
7、学生的团队协调组织能力
8、电气识图和电气设计能力
五、装置的配置清单：

序号	设备名称	单位	数量	备注
1	可移动式平台	套	1	不锈钢+铝材搭配，含操作平台，工具操作台，工具挂架
2	分体空调电气控制挂箱	块	1
3	实验指导书	本	1
4	1P压缩机	套	1
5	四通阀	套	1	三花
6	液视镜	套	1
7	1/4过滤器	套	1
8	2*4冷凝器	套	1
9	2*4蒸发器	套	1
10	调速风机	套	1
11	45W铝电机	套	1
12	200MM风网	套	2
13	200MM铝风叶	套	2
14	3/8空调阀	套	1
15	1/4空调阀	套	1
16	3/8快速接头	套	3	可焊接
17	1/4快速接头	套	1	可焊接
18	毛细管	套	1
19	电容15UF	套	1

---
