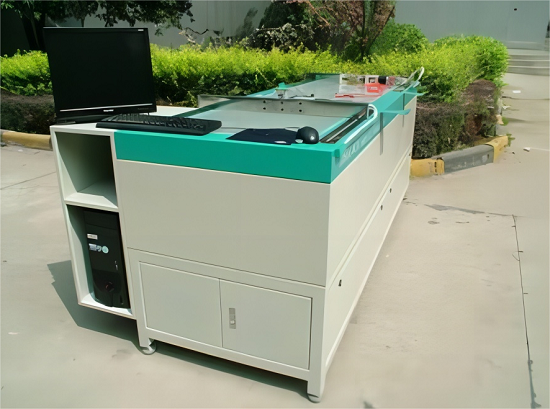

太阳能电池组件测试仪

---

　
一、MY-PV20B太阳能电池组件测试仪-产品概述：
本实验台采用了新型闪光灯作为光源，用微机控制和管理。测试仪下打光源，可以满足了生产线上对大功率太阳电池组件的快速测试要求。测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流。
本系统可测试太阳电池的伏安特性曲线，测试ISC、VOC、Pmax、Vmax、Imax等参数并具备折算到标准测试条件下的能力。测试数据送入微机进行处理并显示、打印出来，升级和换代后的测试仪器各项技术指标又获得大幅提高。
二、主要技术指标：
1.最大可测太阳电池组件面积
200cm×120cm
2.光源
光不均匀度：<±3%
光强调节范围：750～1250W/m2
脉冲氙灯寿命：>500万次
氙灯管寿命：>30万次
3.电测量
测量范围：电压：0～100V 可定制
电流：0～12A  可定制
可测功率：200W
测试精度：电压：0.1%， 电流：0.1%
4.测试结果重复性：<±0.5%
5.工作方式
单次闪光自动测量I-V曲线和定电压电流
数据采集时间：<2ms
最短测试间隔时间：9s
6.外形尺寸：250cm×150cm×95cm
7.电源：220V±10% 10A

---
