一、汽液两相流实验装置教学实验设计-引言
汽液两相流广泛存在于能源、化工、制冷等众多工程领域，如核电站的蒸汽发生器、石油化工中的精馏塔等。理解汽液两相流的流型迁移特性对于优化工程设备设计、提高运行效率以及保障系统安全稳定运行至关重要。本汽液两相流实验装置教学实验设计旨在通过直观的实验操作与数据采集分析，让学生深入掌握汽液两相流的基本原理和流型转换规律，培养学生的实践能力与工程思维。
二、实验目的
1、使学生能够直观观察常温下气 - 水两相流在实验段内的弹状流、泡状流、环状流等典型流型，以及流型之间的迁移转换过程，建立清晰的流型概念。
学会正确操作实验装置，调节气、水流量等工质操作参数，掌握实验数据的采集与记录方法。
2、通过对实验数据的分析处理，理解流型与操作参数之间的内在联系，能够运用所学知识对实验结果进行解释和讨论，培养学生的数据分析与归纳总结能力。
3、培养学生的团队协作精神和科学研究素养，提升学生在工程实践中发现问题、分析问题和解决问题的能力。
三、实验原理
在汽液两相流中，由于气相和液相的密度、流速等物理性质不同，在管道内会呈现出不同的流型。当气、水以一定比例混合流经实验段时，通过调节气、水流量，改变气相和液相的相对含量和流速。在低气速、高液速下，易形成弹状流，此时气相以弹状气泡的形式在液相中运动；随着气速增加、液速降低，弹状气泡逐渐破碎，转变为泡状流，气相以分散的小气泡形式存在于液相中；当气速进一步增大，液相在管壁形成液膜，气相在管道中心流动，形成典型的环状流。通过可视化观察实验段，学生可以直接看到这些流型的变化，同时记录相应工况下的气、水流量、压力等操作参数，分析流型与参数之间的关系。

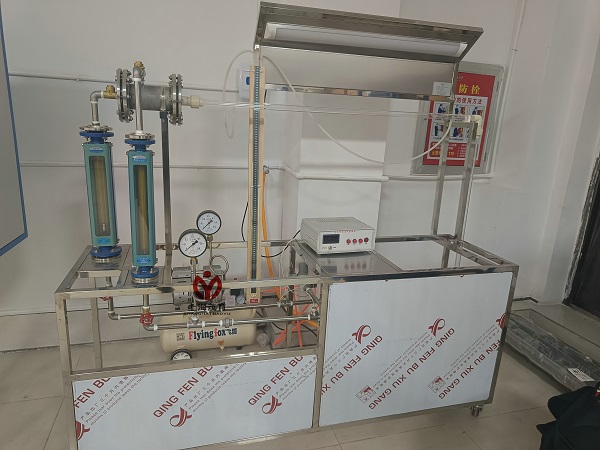

四、实验设备与材料
1、主要设备
压气机：提供稳定的压缩空气气源，满足实验所需的空气压力和流量要求。
水泵：将水箱中的水输送至实验段，通过调节水泵频率或阀门开度控制水流量。
混合器：使气、水充分混合，形成稳定的气 - 水两相流进入实验段。
分离器：将实验后的气 - 水混合物分离，气相排出，液相回流至水箱，实现循环利用。
水流量计：采用合适的流量计（如电磁流量计、涡轮流量计等），精确测量水的流量，量程为 0.6 - 6m³/h。
气流量计：选用气体流量计（如孔板流量计、涡街流量计等），测量空气流量，量程为 2.5 - 25m³/h。
压力计：测量实验段内的压力，量程根据实验压力范围选择，精度满足实验要求。
压差计：用于测量实验段进出口的压差，了解两相流在流动过程中的压力损失情况。
水箱：储存实验用水，具备一定的容积以满足实验持续运行的需求。
可视化流型实验段：采用透明材质（如有机玻璃）制作，全长配置日光灯照明，方便学生清晰观察流型。
电气控制箱：集中控制压气机、水泵等设备的启停、运行参数调节等。
电子数显温度计：测量水和空气的温度，确保实验在规定的温度范围内进行。
流量调节阀：安装在气、水管道上，通过手动或自动调节阀门开度来精确控制气、水流量。
实验台架：支撑和固定实验设备，保证实验装置的稳定性。
2、实验材料
水：作为液相工质，使用普通自来水即可，但需确保水质清洁，无杂质堵塞管道和流量计。
空气：由压气机从大气中吸入并压缩后使用，无需特殊处理。
五、实验步骤
1、实验准备
检查实验装置各部件的连接是否牢固，管道有无泄漏，电气线路是否正确连接。
向水箱中注入适量的水，确保水位在规定范围内。
开启电气控制箱，检查压气机、水泵等设备的初始状态，设置好电子数显温度计、流量计等仪表的参数。
2、启动设备
先启动水泵，调节水泵频率或水流量调节阀，使水流量缓慢增加至设定的初始值（如 0.6m³/h），观察水在管道内的流动情况，确保水路畅通。
待水流量稳定后，启动压气机，调节压气机的输出压力和空气流量调节阀，使空气流量缓慢增加至设定的初始值（如 2.5m³/h），此时气、水在混合器中混合后进入实验段。
3、观察流型与记录数据
学生通过可视化流型实验段观察气 - 水两相流的流型，记录当前工况下的流型（如弹状流）、气流量、水流量、实验段内的压力、压差以及温度等数据。
逐渐增加空气流量，同时适当调节水流量，保持一定的气液比范围，观察流型的变化。当流型转变为泡状流时，再次记录相应的操作参数。
继续按照上述方法调节气、水流量，直至形成典型的环状流，记录该工况下的所有数据。
4、实验结束
实验完成后，先缓慢减小空气流量和水流量，直至关闭压气机和水泵。
打开分离器底部的排水阀，将水箱和管道内的水排空，防止水在管道内结冰或滋生细菌。
关闭电气控制箱，清理实验台架，整理实验设备和工具。
六、数据处理与分析
1.学生将实验过程中记录的数据整理成表格形式，包括实验序号、流型、气流量、水流量、压力、压差、温度等。
2.以气流量为横坐标，水流量为纵坐标，绘制不同流型对应的气液流量分布图，分析流型转换与气液流量之间的关系。
3.根据实验段进出口的压力和压差数据，计算两相流在不同流型下的压力损失，分析压力损失随流型和流量的变化规律。
4.结合所学的汽液两相流理论知识，对实验数据进行深入分析和讨论，解释流型转换的原因，探讨影响流型和压力损失的因素。
5.学生可以进一步尝试建立流型预测模型或压力损失经验公式，通过与实验数据的对比验证模型的准确性和可靠性。
七、注意事项
1.实验过程中，严格按照操作规程启动和关闭设备，防止误操作导致设备损坏或发生安全事故。
2.调节气、水流量时，要缓慢进行，避免流量突变对实验装置造成冲击。
3.实验装置运行过程中，不要触摸高温部件和转动部件，防止烫伤和机械伤害。
4.注意观察实验装置各部分的运行情况，如发现管道泄漏、设备异常噪音等问题，应立即停止实验，进行排查和维修。
5.实验结束后，及时清理实验装置和实验场地，保持实验室整洁。
八、教学评估
1.实验报告评估：学生需提交详细的实验报告，报告内容包括实验目的、原理、步骤、数据处理、分析讨论以及结论等。教师根据实验报告的完整性、数据准确性、分析深度和结论合理性等方面进行评分，重点考察学生对实验内容的理解和掌握程度，以及数据分析和归纳总结的能力。
2.操作技能评估：在实验过程中，教师观察学生的操作熟练程度、仪器设备的正确使用方法、团队协作能力等，对学生的实践操作技能进行现场评估。评估内容包括设备启动与关闭、流量调节、数据采集等关键操作环节，及时给予学生指导和反馈。
3.课堂提问与讨论：在实验课程前后或实验过程中，教师设置相关问题进行课堂提问和讨论，引导学生思考实验中的现象和问题，加深学生对实验原理和流型转换规律的理解。通过学生的回答情况，评估学生对知识的掌握和应用能力。
4.创新拓展评估：鼓励学生在完成基本实验的基础上，提出创新性的实验思路或改进方案，如改变实验条件、增加测量参数等。教师对学生的创新想法和拓展能力进行评估，激发学生的创新意识和科研兴趣。
通过本汽液两相流实验装置教学实验设计，学生能够在实践中深入学习汽液两相流的知识，提高自身的综合素质和工程实践能力，为今后从事相关领域的工作和研究奠定坚实的基础。
