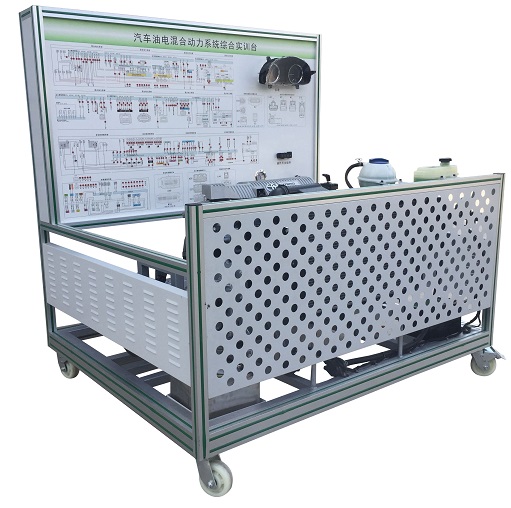

一、MYXNQ-25D汽车油电混合动力发动机实训设备产品结构：
该设备采用2017款卡罗拉油电混合动力发动机和电子传动桥为基础，可对发动机和电子传动桥进行起动、加速、减速等工况的实践操作，真实展示油电混合动力发动机的组成结构和工作过程。适用于各类院校对油电混合动力发动机和维修实训的教学需要。
二、功能特点：
1、真实可运行的油电混合动力发动机，充分展示油电混合动力发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和油电混合动力发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有汽车仪表和多功能显示屏，可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元、自动变速器、混合动力单元、电源控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、实训台安装有诊断座，可连接专用汽车解码器，对发动机、自动变速器、混合动力、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
三、技术规格：
1、外形尺寸约：1740×1400×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机型号
油箱容积：10L
4、工作温度：-40℃～+50℃
