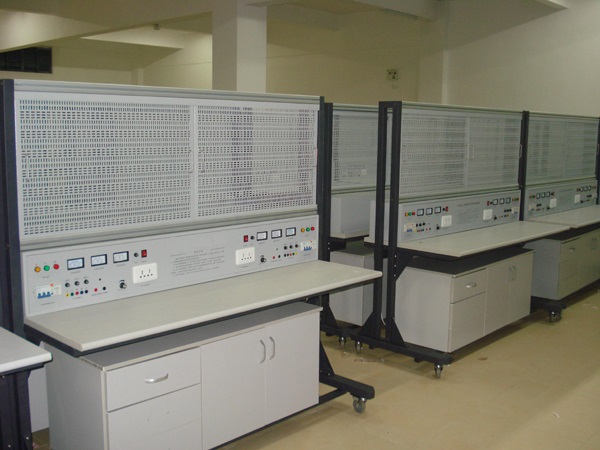

电工基础电气装配实验台-网孔型电气实训教学设备

---

　电工基础电气装配实验台-网孔型电气实训教学设备是一款专为电工职业培训与技能鉴定设计的实训设备，适用于大中院校及中职学校的电工教学与实训。设备由实验桌、网孔板挂箱和实训储物柜组成，采用30mm×60mm铝合金型材框架，网孔板厚度1.5mm，支持各类低压电气元件的安装与接线。实验台配备三相五线电源输出、可调直流电源、整流二极管及多种规格电阻，集成电压表、电流表等仪表，具备短路保护、过载保护和漏电保护功能。实验项目涵盖电气控制、仪表照明、电动机控制等，包括接触器控制、星形三角形控制、直流电机调速等40余项实训内容。设备尺寸1632×700×1638mm，配置齐全，支持学生自主完成元器件的布局、安装与接线，培养动手能力和操作技能。


一、产品概述：
MYN-16A网孔型电工基础电气装配实验台是根据劳动和社会保障部职业技能鉴定中心为电工的职业培训与技能鉴定而研制的，并结合了工业实际应用和发展而研制的。电工技能实验设备适合各大中院校及中职学校实训教学之用，也可作为企业、有关电工培训鉴定部门对电工技师培训、资格认定设备。该设备主要由实验桌和网孔板挂箱组成，元器件的布局、安装、接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。
二、实训台结构特点：
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、以30mm×60mm成型铝型材作为设备主要框架材料；关键部位采用三角筋用内六角螺钉加固连接；由两条30mm×30mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气等。网孔板厚度1.5MM，大小774*580MM
三、技术指标：
1、外型：整体尺寸1632mm×700mm×1638mm；
2、实训台架的材料：钢板、铝合金结构；
3、电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线  380V 接插式2组、220V接插式2组。
4、整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。
5、可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
6、各种规格的电阻
提供75Ω/75W功率电阻三个，用于降压启动电路。
提供10Ω/25W功率电阻一个，用于能耗制动电路。
7、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
8、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
四、实验项目:
 (1)电气控制部分：
1、电工技能训练：电工工具的使用方法
2、接触器点动控制
3、接触器自锁控制
4、具有过载保护的正转控制
5、接触器联锁的正反转控制
6、按钮联锁的正反转控制
7、双重联锁的正反转控制
8、接触器星形三角形控制
9、时间继电器星形三角形控制
10、QX3-13型自动星形三角形控制
11、直接起动及能耗制动控制
12、铣床主轴与进给电动机的控制
13、C620型车床电气控制
14、电动机反接制动控制电路
15、电动葫芦电气控制
16、手动星形三角形控制
17、串联电阻降压起动控制
18、闸刀开关正转控制、倒顺开关控制
19、工作台自动往返电气控制
20、单相启动停止控制电路
21、自动顺序控制电路
22、手动顺序启动
23、单向减压启动及反接制动控制线路
24、异步电动机反接制动控制电路
25、三相异步电动机定子串电阻减压启动手动控制线路
26、三相异步电动机定子串电阻减压启动自动控制线路
27、接触器控制双速电动机的控制线路
28、时间继电器控制双速电机的控制线路
29、CA6140车床电路
30、直流电机的起动
31、直流电机的调速
32、直流电机的正反转
33、直流电机的制动
34、反接制动的控制线路
(2)仪表照明部分：
1、插座和一个开关控制一盏灯
2、两个双联开关控制一盏灯
3、三个开关控制一盏灯
4、日光灯线路的接线
5、声控开关控制白炽灯电路的接线
6、触摸延时开关控制白炽灯电路的接线
7、人体感应开关控制白炽灯电路的接线
8、单相电度表直接接线电路
9、单相电度表经电流互感器的接线电路
10、电压表、电流表接线电路
11、万能转换开关的电压表测量三相电压接线
12、一只电流互感器用于单相回路的控制电路接线
13、三只电流互感器接成星形接线电路
14、三只电流互感器接成三角形接线电路
15、三相四线有功电度表的接线电路
16、三相四线有功电度表经电流互感器的接线电路
五、配置:实训电源（可脱离实验台单独作为一个实验仪器使用）

序号	名称	名称
1	三相无线电源输出实验仪器	T24
2	混合电压输出实验仪器	T08
3	市电插座输出实验仪器	T22
1、实训工具
1	数字万用表	6	十字小螺丝刀
2	剥线钳	7	一字大螺丝刀
3	尖嘴钳	8	一字小螺丝刀
4	斜口钳	9	镊子
5	十字大螺丝刀	10	剪刀
2、电动机
1	三相异步电动机
2	双速异步电动机
3	直流电动机
3、实训器件
1	交流接触器	4只
2	热继电器	2只
3	通电延时继电器	1只
4	断电延时继电器	1只
5	组合开关	2只
6	行程开关	2只
7	三相漏电保护	1只
8	30A熔断器	5只
9	急停开关	1只
10	按钮	3只
11	6.3V指示灯	1只
12	24V指示灯	1只
13	36V指示灯	1只
14	220V指示灯	1只
15	倒顺开关	1只
16	电压表	1只
17	电流表	3只
18	电流互感器	3只
19	双联开关	2只
20	声控开关	1只
21	触摸开关	1只
22	白炽灯	1只
23	日光灯	1只
24	启辉器	1只
25	镇流器	1只
26	三相四线有功电度表	1只
27	电子式单相电度表	1只
28	单相漏电开关	1只
29	降压电阻	3只
30	整流二极管	4只
31	布线槽	若干
32	接线端子	若干

---
