作者：管理员发布时间：2025-01-09 16:13:41

一、概述
MY-317A传感器检测与转换技术实验设备(36种传感器)是适应不同类别，不同层次的专业要求退出的模块化产品。该设备主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。该设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。也适合技工学校机电类专业自动控制技术教学内容的实习，还是和职业培训学校的安装、维修电工中级班，安装、维修电工高级技师班的培训和实操。
二、主要结构：

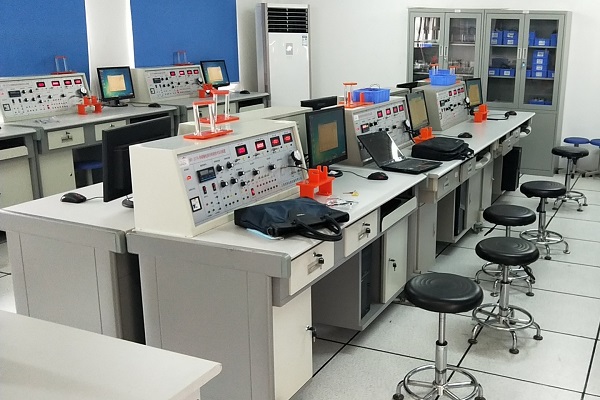

该设备由实验桌，实验台，传感器、实验模块、位移台架、数据采集卡及处理软件组成。（外形尺寸：1600×700×1100mm）
1、实验桌：规格：1600×700×780mm，实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘，中间抽屉安放传感器。实验桌面板采用密度板，防火板粘面后成形制作。实验台规格：920×280×340mm。
2、传感器：传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器，透明直观。每个独立传感器上印有原理图与接线口，方便实验，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口，有助于学生增加感性认识、提高实验效果。
4、一个模块对应一类传感器，实验接线方便，电源具有自动保护功能。
5、可根据用户要求，或增或减实验项目。
三、主要技术参数：
（一）显示仪表要求：
1、实训台提供四组直流稳压电源：±5V、±15V输出，，具有短路保护功能。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
4、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
5、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999Pem。
6、温度表：0-150℃度，精度1%。
7、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
8、机械式压力表：0-40Kpa，精度2%。
（二）三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz，共振频率12Hz左右。
（三）数据采集卡及处理软件：
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等等。
四、技术参数：

输入电源	AC220V 50Hz	直流电源	±5V ±15V
直流电源	±2V~±10V	直流电源	2 V ~24V
稳压系数	±1%	电压纹波	≤10mV
非线性误差	≤5%	测量精度	≤1%
功耗	100VA	输出电流	1A

五、传感器种类及技术指标：

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器模块	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器模块	电感式传感器	± 5mm	± 3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器模块	温度式传感器	0-100℃	± 2%
8	温度式传感器模块	磁电式传感器		0 .5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器模块	压力传感器	0-50kpa	± 2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13	超声波传感器模块	MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400 转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%
19	热电偶、热电阻传感器模块	K 型热电偶传感器	0-100℃	± 3%
20		E型热电偶传感器	0-100℃	± 3%
21		Pt100铂电阻传感器	0-100℃	± 3%
22		Cu50铜电阻传感器	0-100℃	± 3%
23	移相器、相敏检波器模块
24	热释电红外传感器模块	热释电红外传感器		3200V/W
25	硅光电池传感器模块	硅光电池传感器		0.35A/W
26	集成温度LM35传感器模块	集成温度LM35传感器	0-100℃	± 2%
27	PN结、正与负温热敏电阻传感器模块	PN结温度传感器	0-100℃	± 3%
28		正温热敏电阻传感器	0-100℃	± 3%
29		负温热敏电阻传感器	0-100℃	± 3%
30	光敏二极管、光敏三极管与光敏电阻传感器模块	光敏二极管传感器	随光照度变化	± 3%
31		光敏三极管传感器	随光照度变化	± 3%
32		光敏电阻传感器	电阻随光变化	± 3%
33		PSD位置传感器
34	扭矩传感器模块	扭矩传感器	0-6000gcm	±2%Fs
35	光栅位移传感器模块	光栅位移传感器	0-25mm
36		CCD实验仪

六、传感器配备清单：

序号	器件名称	单位	数量	序号	器件名称	单位	数量
1	电阻式霍尔式传感器转换电路	块	1	38	霍尔式转速传感器	个	1
2	电容式传感器转换电路	块	1	39	转速传感器	个	1
3	电感式传感器转换电路	块	1	40	K型热电偶传感器	个	1
4	光电式传感器转换电路	块	1	41	E型热电偶传感器	个	1
5	涡流式传感器转换电路	块	1	42	Pt100铂电阻传感器	个	1
6	温度式传感器转换电路	块	1	43	Cu50铜电阻传感器	个	1
7	压电加速度式传感器转换电路	块	1	44	热释电红外传感器	个	1
8	光纤式传感器转换电路	块	1	45	硅光电池传感器	个	1
9	压力传感器转换电路	块	1	46	集成温度LM35传感器	个	1
10	超声波传感器转换电路	块	1	47	PN结温度传感器	个	1
11	湿敏传感器转换电路	块	1	48	正温热敏电阻传感器	个	1
12	热电偶热电阻传感器转换电路	块	1	49	负温热敏电阻传感器	个	1
13	移相器、相敏检波器模块	块		50	光敏二极管传感器	个	1
14	热释电红外传感器转换电路	块	1	51	光敏三极管传感器	个	1
15	硅光电池传感器模块	块	1	52	光敏电阻传感器	个	1
16	集成温度LM35传感器模块	块	1	53	PSD位置传感器	个	1
17	PN结、正与负温热敏电阻传感器模块	块	1	54	扭矩传感器	个	1
18	光敏二极管、光敏三极管与光敏电阻传感器模块	块	1	55	光栅位移传感器	个	1
19	扭矩传感器模块	块	1	56	CCD实验仪	个	1
20	光栅位移传感器模块	块	1	57	加热温度室	个	1
21	电阻式传感器	个	1	58	学生凳	张	2
22	电容式传感器	个	1	59	实验台	台	1
23	霍尔式传感器	个	1	60	位移台架	套	1
24	电感式传感器	个	1	61	光纤位移台架	个	1
25	光电式传感器	个	1	62	测微器	把	1
26	涡流式传感器	个	1	63	压力表	只	1
27	涡流测速传感器	个	1	64	橡皮气囊	个	1
28	温度式传感器	个	1	65	三通管	个	1
29	磁电式传感器	个	1	66	铁片、铜片、铝片各一	个	3
30	磁电测速传感器	个	1	67	温度计0-100℃	支	1
31	压电加速度式传感器	个	1	68	Φ8×4磁钢	块	1
32	光纤式传感器	个	1	69	超声波反射挡板	块	1
33	压力传感器	个	1	70	说明书实验指导书	本	1
34	超声波发射传感器	个	1	71	连接导线	根	25
35	超声波接收传感器	个	1	72	微机连接线	根	1
36	气敏传感器	个	1	73	数据采集处理软件	盘	1
37	湿敏传感器	个	1

七、实验项目：（带※号为思考实验）：

实验一电阻式传感器的单臂电桥性能实验
实验二电阻式传感器的半桥性能实验
实验三电阻式传感器的全桥性能实验
实验四电阻式传感器的单臂、半桥和全桥的比较实验
实验五电阻式传感器的振动实验*
实验六电阻式传感器的电子秤实验*
实验七变面积式电容传感器特性实验
实验八差动式电容传感器特性实验
实验九电容传感器的振动实验*
实验十电容传感器的电子秤实验*
实验十一差动变压器的特性实验
实验十二自感式差动变压器的特性实验
实验十三差动变压器的性能实验
实验十四激励频率对差动变压器特性的影响
实验十五差动变压器的振动实验*
实验十六差动变压器的电子秤实验*
实验十七光电式传感器的转速测量实验
实验十八光电式传感器的旋转方向测量实验
实验十九接近式霍尔传感器实验
实验二十霍尔传感器的转速测量实验
实验二十一霍尔传感器的振动测量实验
实验二十二涡流传感器的位移特性实验
实验二十三被测体材质对涡流传感器特性的影响实验
实验二十四涡流式传感器的振动实验
实验二十五涡流式传感器的转速测量实验
实验二十六温度传感器及温度控制实验（AD590）
实验二十七 K型热电偶的温度控制实验
实验二十八热电偶冷端温度补偿实验*
实验二十九 E型热电偶的温度控制实验
实验三十 Pt100铂电阻的温度控制实验
实验三十一 Cu50铜电阻的温度控制实验
实验三十二磁电式传感器的特性实验
实验三十三磁电式传感器的转速测量实验
实验三十四磁电式传感器的应用实验*
实验三十五压电加速度式传感器的特性实验

实验三十六光纤传感器的位移特性实验
实验三十七光纤传感器的振动实验
实验三十八光纤传感器的转速测量实验
实验三十九压阻式压力传感器的特性实验
实验四十压阻式压力传感器的差压测量实验*
实验四十一超声波传感器的位移特性实验
实验四十二超声波传感器的应用实验*
实验四十三气敏传感器的原理实验
实验四十四湿度式传感器原理实验
实验四十五气体流量的测定*
实验四十六移相器实验
实验四十七相敏检波器实验
实验四十八低通滤波器实验
实验四十九热释电红外传感器实验
实验五十硅光电池光电特性实验
实验五十一集成温度传感器LM35温度特性实验
实验五十二集成温度传感器LM35测温实验
实验五十三 PN结温度传感器测温控制实验
实验五十四正温热敏电阻温度特性实验
实验五十五负温热敏电阻温度特性实验
实验五十六光敏二极管特性实验
实验五十七光敏三极管特性实验
实验五十八光敏电阻特性实验
实验五十九光敏电阻应用实验
以下是增强型实验项目
实验六十 PSD位置传感器测定位置实验
实验六十一 PSD位置传感器微振动测量实验
实验六十二 PSD位置传感器用于自动定位系统*
实验六十三扭矩传感器的性能实验
实验六十四扭矩传感器的不同形式
实验六十五光栅传感器莫尔条纹与相距关系实验
实验六十六光栅传感器莫尔条纹的细分、计数实验
实验六十七 CCD图像传感器线（圆）径测量实验
实验六十八光学系统对CCD测径系统的影响

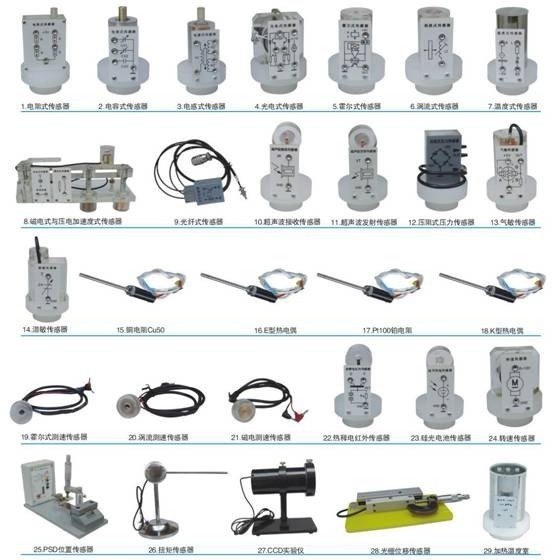

元器件透明模型

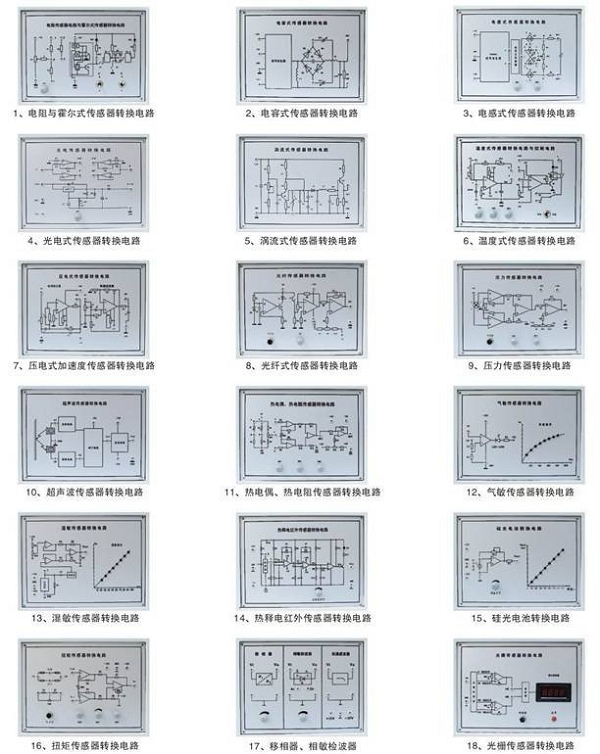

实验模块：
