汽车作为现代最重要的交通工具之一，在当今社会得到了飞速的发展。在我国汽车快速的进入了普通家庭，已成为事实。由于汽车交通所引发的事故呈现出上升的趋势。特别是汽车在夜间行驶，汽车前大灯远近灯光的控制不当也会带来一些不安全的因素。作为高职汽车运用技术专业,使汽车专业学生通过反复模拟实验,强化对汽车灯光的认识,掌握汽车灯光电路常见故障的诊断和检测思路,判断故障的最终原因;另外我们的教学人员也可在开发制作中得到锻炼,提高自身理论与实践操作水平。下面讲解丰田威驰打近光挡时无眩目问题，并提出解决方案，完成维修工艺单，使学生能够正确使用汽车检修仪器、工具对汽车电路系统的常见故障进行分析、排查，巩固了相关理论知识，同时也锻炼了实践动手能力，具有一定的实用价值
一、丰田威驰汽车：行驶里程约13万km的2006款丰田威驰1.3L手动挡轿车。用户反映：该车打近光挡时，发现左侧近光正常、无眩目，而右侧灯光则出现眩目现象。
二、丰田威驰汽车故障分析：由于威驰采用双丝灯泡，正常情况下，打近光挡时应无眩目，因为在其近光灯丝的下方安装有遮光罩，可将其灯丝发光时射向反射镜下部的光线挡住。现故障现象指明近光有眩目，所以故障原因可能出在灯泡安装部位及其连接线路上。
三、丰田威驰汽车故障诊断：根据故障分析的思路，首先将前照灯按规定要求拆下，推开中间的锁紧铁线，打开锁扣，观察灯泡的安装位置是否正确（近光灯丝的遮光罩是否处于下方）；经检查发现，本车灯泡安装正常。接下来检查前照灯外壳上用来调整反射镜方向的调整螺钉，检查有无反射镜角度不合适的问题，检查结果正常。最后查看前照灯3个端子插头的连接情况，发现前照灯线路插头连接错误，将远、近光线路接反，由此找出故障点。当灯光开关打到近光挡时，右侧前照灯连接的是远光灯线路，所以会出现眩目现象。解决方法是将线束插头重新正确连接。

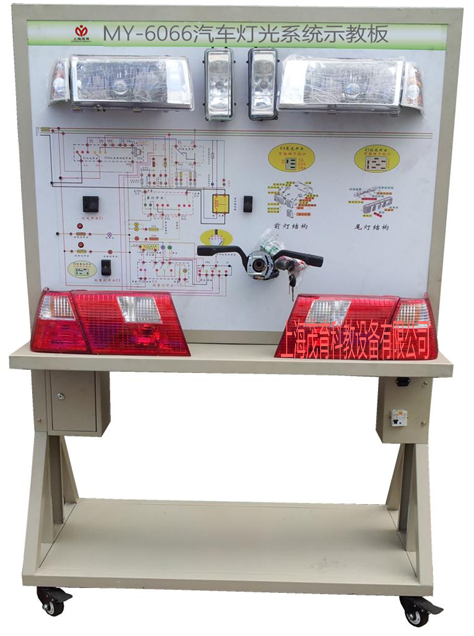

汽车灯光系统示教板功能：
1、真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的组成结构。
操纵各种灯光开关，可真实演示汽车外部灯光系统的工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车灯光系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测汽车外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

三、汽车灯光系统示教板技术规格
1、外形尺寸：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、钢管：40*40*3mm
6、机柜：1.5mm冷板冲压成形
7、移动脚轮：100*60mm
