淮河能源煤业公司培训中心电工实训设备交付使用

---

　淮河能源煤业公司培训中心电工实训设备交付使用

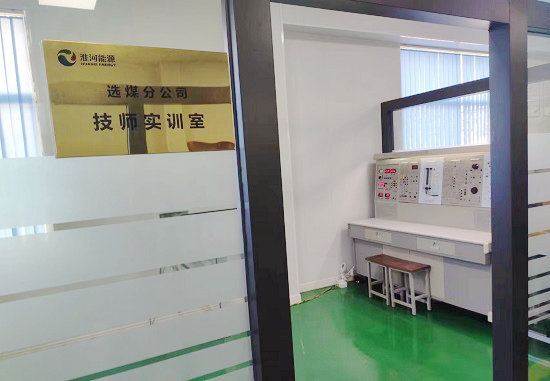

上海茂育科教设备有限公司及其代理商与淮河能源煤业公司培训中心电工实训室项目已安装完毕，交付使用，感谢领导及老师们的支持并表示感谢！

现代企业的竞争，实际上是人才的竞争，而人才的竞争，很大程度上有赖于企业人力资源的开发。这就迫切需要加强职工技能培训，电工实训室建成，能为提高职工技能和知识，开发职工智慧潜能，激发职工创新欲望，增强职工市场竞争力，提升企业劳动绩效，实现企业又好又快发展。企业员工培训，作为直接提高经营管理者能力水平和员工技能，为企业提供新的工作思路、知识、信息、技能，增长员工才干和敬业、创新精神的根本途径和极好方式，是最为重要的人力资源开发，是比物质资本投资更重要的人力资本投资。


一、概述

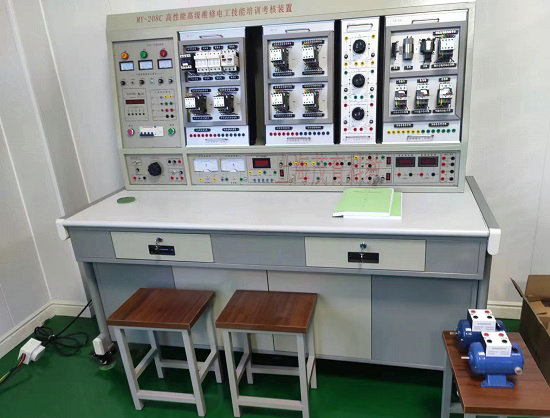

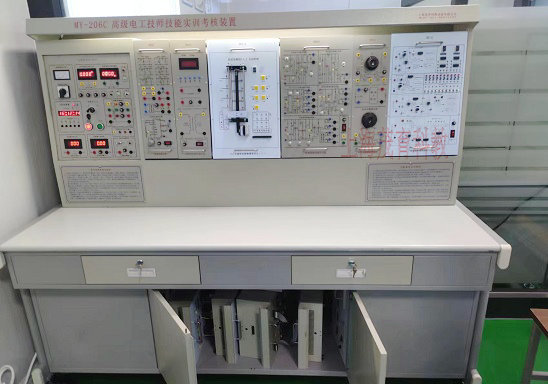

高性能高级维修电工技能实验平台是根据机械工业职业技能鉴定指导中心组织编写的《机械工人职业技能培训教材》研制生产的，可对《初级维修电工技术》《中级维修电工技术》《高级维修电工技术》教材中列出的电气控制线路和实用电子线路进行实际操作，快速掌握课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，本装置不仅可供学生学习锻炼，更是劳动鉴定部门、大中专院校、职校、技校初级、中、高级维修电工技能考核的理想设备。
二、装置特点：
1、电气控制线路或电子线路实验元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实验；操作内容的选择具有典型性、实用性；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
3、技能培训用的控制线路和配套的小电机经特殊设计,可模拟工厂各类电机的电力拖动系统, 并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求；
4、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠；控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。
三、技术性能：
1、输入电压：三相四线制380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：157×73×150cm
5、移动脚轮：100*60mm、带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、实验项目：
（一）电气控制及电机拖动实训：

1.三相异步电动机直接启动控制 2.三相异步电动机接触器点动控制线路 3.三相异步电动机接触器自锁控制线路 4.三相异步电动机定子串电阻减压启动手动控制线路 5.三相异步电动机定子串电阻减压启动自动控制线路 6.Y-△启动自动控制线路 7.用倒顺开关的三相异步电动机正反转控制 8.接触器联锁的正反转控制线路 9.按钮联锁的三相异步电动机接触器正反转控制线路 10.双重联锁的三相异步电动机正反转控制线路 11.单向减压启动及反接制动控制线路 12.能耗制动的控制线路 13.三相异步电动机的顺序控制 14.三相异步电动机的多地控制	15.工作台自动往返控制线路 16.三相线绕式异步电动机手动控制线路 17.三相线绕式异步电动机自动起动控制线路 18.C620型车床的接线、故障与维修 19.Z3040摇臂钻床电气控制线路 20．电动葫芦控制线路 21.接触器控制双速电动机的控制线路 22.时间继电器控制双速电机的控制线路 23.按定子电流原则加入励磁的起动控制线路 24.简易同步电动机的能耗制动控制线路 25.直流电机启动调速 26.并励直流电动机电枢回路串电阻起动与调速 27.带有能耗制动的反转控制线路 28.励磁反接制动的控制线路
（二）电工、电子技术综合实训：
1.日光灯接线 2.单相整流装置电路的组装 3.并联型硅稳压管稳压电路的组装 4.串联型晶体管稳压电路的组装 5.JS20单结晶体管时间继电器 6.JSJ型晶体管时间继电器	7.接近开关 8.微音放大电路的测试 9.智力竞赛抢答器 10.依靠漏电流触发的简易交流开关电路 11.家用调光台灯电路
（三）PLC、变频器综合实训：
1）PLC基本技能实训   1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）   2.典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）   3.PLC仿真实训
2、PLC模拟控制应用实训：
4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制 12.装配流水线控制 13.多种液体混合装置控制	14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16.电镀生产线控制 17.自控轧钢机控制 18.邮件分拣机控制 19.自动售货机控制 20.机械手控制 21.四层电梯控制（实物） 22.加工中心控制（实物）
3、PLC实物控制实训 1.步进电机运动控制 2.直流电机控制 3.温度PID控制（具有声效功能）
4、PLC高级技能实训（设计、安装、调试及检修）
1.PLC控制的三相异步电动机正反转控制 2.PLC控制的三相异步电动机Y/△启动控制 3.PLC控制的三相异步电动机降压启动控制 4.PLC控制的三相异步电动机能耗制动控制	5.C620车床电气控制线路 6.C6130车床电气控制线路 7.电动葫芦电气控制线路
5、PLC、变频器综合应用技能实训
1.变频器功能参数设置与操作 2.变频器报警与保护功能 3.外部端子点动控制 4.变频器控制电机正反转 5.多段速度选择变频调速 6.变频器无级调速 7.基于外部模拟量（电压/电流）控制方式的变频调速 8.瞬时停电启动控制	9.PID变频调速控制 10.PLC控制变频器外部端子的电机正反转 11.PLC控制变频器外部端子的电机运行时间控制 12.基于PLC数字量控制方式的多段速 13.基于PLC通信方式的变频器开环调速 14.基于PLC通信方式的速度闭环控制 15.变频器恒压供水系统的模拟


  一、概述

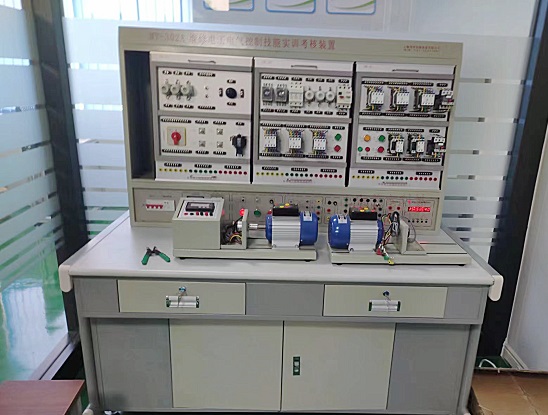

维修电工电气控制技能实训考核装置是根据劳动和社会保障部颁发的维修电工初、中级技能考核内容所列出的电气控制线路而研发的实训设备，通过维修电工电气实训装置的实训操作，能快速掌握该课程的实际应用技术与操作技能，维修电工电气实训装置不仅可供学生进行技能实训，也是大中专院校、技校、职校及劳动职业技能鉴定部门初级、中级维修电工技能考核的理想设备。
二、实训考核装置特点：
1、电气控制线路元器件都装在作为挂板的安装板上，操作方便、更换便捷，便于扩展功能或开发新实训；操作内容的选择具有典型性、实用性、科学性。
2、操作台只需三相四线的交流电源，即可投入使用；
3、技能培训用的控制线路和经特殊设计的小电机，可模拟工厂中各类的电气拖动系统，能满足维修电工的安装、调试、故障分析及排除故障等技能训练的要求；
4、继电接触控制线路实训所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行
接线，有利于保护元器件；实训时通过线槽走线，进行工艺布线训练；
5、接触器和热继电器等电气元件均采用国内外知名品牌，保证设备的品质、性能；
6、设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，当实训时发生误操作或因接线错误而造成短路时，装置能自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行；
7、控制屏还设有定时器兼报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准；
8、实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线，安全快捷；
9、装置上设有三相电源输出短路软截止保护功能，防止了学生实训时由于接线错误或误操作而发生短路损坏元器件，同时能保障实训顺利进行并节约了实训的成本。
三、技术性能：
1、输入电压：三相五线制380V±10%  50Hz
2、装置容量：＜1.5KVA
3、工作环境：环境温度范围-10～＋40℃
4、相对湿度：＜85%（25℃） 海拔＜4000m
5、外形尺寸：1305×700×1630mm
6. 移动脚轮：100*60mm、 带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
四、维修电工电气实训装置配备：
（一）MY02电源控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板。
主控功能板配备资源：
1、三相四线电源输入，经漏电保护器，总开关后,通过起、停按钮控制接触器通断，并设有急停控制按钮；
2、控制屏上有450V指针式交流电压表1只，通过波段开关切换可以观测三个电网电压；
3、定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数, 为学生实训技能的考核提供一个统一的标准；
4、智能型多功能交流电路测量电表：八位LED显示，可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。
5、交流低压电源：设有变压器一只，原边220V、副边26V和6.3V的交流电压，6.3V用于信号指示灯电源，26V用于能耗制动中整流电路的交流电源；
6、4只5408二极管，用于能耗制动的整流电路；
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
（二）实训桌：实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁），并带有柜子，分别可用于放置挂件和实训物品。
五、实训项目：

1.单相启动停止控制电路 2.异步电动机点动控制电路 3.异步电动机两地控制电路 4.异步电动机联锁正反转控制电路 5.双重联锁控制电路 6.自动顺序控制电路 7.手动顺序启动 8.异步电动机星、三角控制电路 9.异步电动机能耗制动控制电路 10.按钮联锁的三相异步电动机正反转控制线路 11.接触器联锁的三相异步电动机正反转控制线路 12.双重联锁的三相异步电动机正反转控制线路 13.单向减压启动及反接制动控制线路 14.异步电动机反接制动控制电路 15.自动往返控制线路

16.正反转点动、启动控制电路 17.带有点动的自动往返控制电路 18.异步电动机自锁控制电路 19.异步电动机单相点动、启动控制电路 20.三相异步电动机定子串电阻减压启动手动控制线路 21.三相异步电动机定子串电阻减压启动自动控制线路 22.接触器控制双速电动机的控制线路 23.时间继电器控制双速电机的控制线路 24.C620-1型车床控制电路 25.电动葫芦控制电路 26.Y3150型滚齿机控制电路 27.电动葫芦电路 28.Z3040摇臂钻床电路 29.CA6140车床电路



---
