电机检修技术实训室建设方案

---

　一、电机检修实训室建设方案-简介
本方案面向电气自动化技术、机电设备维修等相关专业教学需求，建设以电机拆装检测与故障诊断为核心的实践教学平台。实训室配备三相异步电动机检修实训台、直流电机维修平台、电机绕组嵌线实训装置、电机性能测试系统等专业设备，构建完整的电机维护检修教学体系。

实训室以"结构认知-拆装训练-故障排查"为特色，通过电机拆解组装、绕组重绕、轴承更换、性能测试等实训项目，帮助学生掌握各类电机的检修核心技术。学员可进行电机机械部件检测、绝缘电阻测量、绕组短路断路排查、动平衡调试等标准化操作训练，培养规范的检修流程和精准的故障诊断能力。


二、实训室配置：

序号	设备名称	实验项目	数量

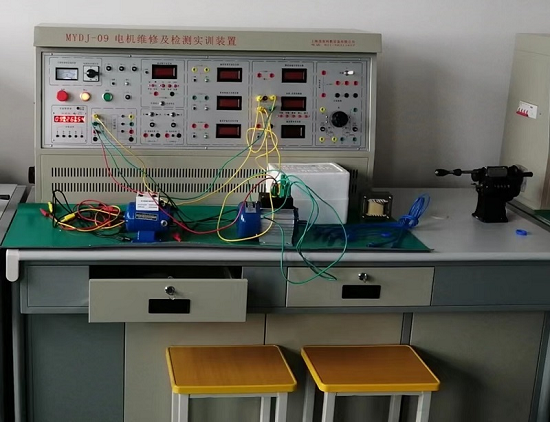

1	MYDJ-09电机检修技能实验装置	电机检修前的准备、电机的拆卸与组装，部件检修，电机组装和整机安装、参与检修部件的装配、参与进行电机轴心纠偏定位、清理定子内腔、参与转子和端盖的装配、修复电机的现场整机组装、电机试运转、测量绝缘电阻和绕组的直流电阻、连电机与负载传动机构、参与电气试验并作记录等系列实验。 实验目的： （一）电机检修前的准备 1、检查运行情况，作检查记录 2、故障测试3．测量技术数据 4、工具制作 （二）电机的拆卸与组装 1、电机解体 2、机壳清扫、作标记 3、电机与负载的解裂 4、联轴器拆除 5、电机端盖的拆除 6、抽出电机转子 7、定子内腔清洗 8、零部件的检查、清点、编号和标记 （三）部件检修 1．轴承检修 ①轴承的拆卸 ②补充缺油轴承的润滑脂 2．绕组检修 ①测量和记录电机原始数据 ②绕组拆除 ③电机嵌线 3．电机换向装置检修 ①电刷检修 ③轴承清洗和注入润滑脂 ④轴颈和轴承室的检测 ④电机接线、测试 ⑤绕组浸渍与烘干 ②换向器检修 （四）电机组装和整机安装 1、参与检修部件的装配 2、参与进行电机轴心纠偏定位 3、清理定子内腔 4、参与转子和端盖的装配 5、修复电机的现场整机组装 （五）试验 1．电机试验 ①电机试运转 ②测量绝缘电阻和绕组的直流电阻 2．电气试验 ①连电机与负载传动机构 ②参与电气试验并作记录 ③空载 ④电机旋转方向 ③参与进行数据处理 ④参与修试报告起草 注意：用户自配仪器设备 1、交流耐电压测试仪、短路测试仪、测匝器 2、烘箱、浸漆槽	10台
2	MYDJ-21B电机故障检测实训考核装置	实验目的： （一）直流电动机实训 1-1直流电动机知识的概述 1-2直流电动机认识实训 1-3直流电动机的启动 1-4直流电动机的调速 1-5直流电动机的换向 1-6直流他励电动机绝缘电阻的测量 1-7直流电动机故障的检测 （二） 三相异步电动机实训 2-1异步电机知识的概述 2-2 三相鼠笼异步电机的认识实训 2-3 三相鼠笼异步电机的启动与换向实训 2-4 三相鼠笼异步电动机的空载实训 2-5 三相鼠笼式异步电动机绝缘电阻的测量 2-6三相异步电动机继电接触控制实训（自锁控制） 2-7三相异步电动机故障的检测 （三）单相电容运转异步电动机实训 3-1 单相异步电机的概述 3-2 单相电容运转异步电动机的认识 3-3 单相电容运转异步电动机的空载运行 3-4单相电容运转异步电机绝缘电阻的测量 3-5单相异步电动机故障的检测 （四）三相同步电动机实训 4-1 三相同步电机知识的概述 4-2 三相同步电动机的认识 4-3 三相同步电动机的启动 4-4 三相同步电机的故障检测	10台

---
