上海茂育科教设备有限公司

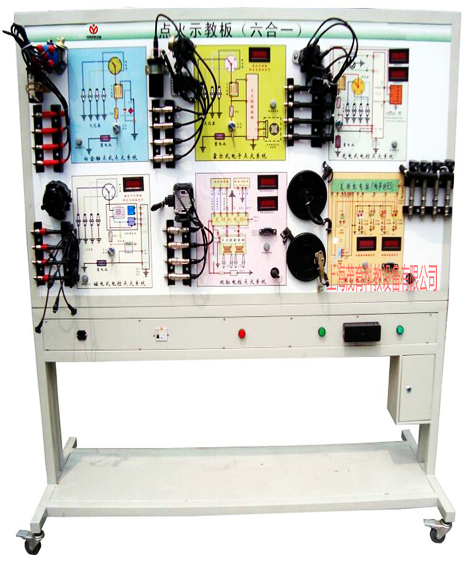

汽车发动机点火综合示教板(六合一)是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用发动机电控系统的真实部件，面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等工作过程。通过发动机电控系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机电控系统的构造和原理，提高学生对发动机电控系统的初步认识，使学生了解发动机电控系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。 二、(六合一)结构组成：
　　安装六种类型点火系统:
　　1、传统点火系统(国产白金点火系)
　　2、电控双缸点火系统(时代超人)
　　3、电控单缸点火系统(帕萨特)
　　4、磁脉冲有分电盘式点火系统整套配件(丰田5A-FE)
　　5、电子霍尔式点火系统统整套配件(大众)
　　6、日产SR20光电式点火系统整套配件
　　发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、彩色原理与结构图、故障设置系统、使用说明书及任务驱动式实训指导书等。
三、功能特点
　　1、操纵开关及按钮，可真实演示汽车六种点火系统的工作过程。
　　2、数显表显示各传感器信号电压值;
　　3、通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数;
　　4、发光二极管显示系统执行器状态;
　　5、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。
　　6、汽车油漆高温烤漆处理;转动部件外加装防护装置;加装交流电源漏电保护装置。
　　7、底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。
　　8、装OBD诊断座，可测试系统故障码及数据流等参数。
四、技术参数
　　1、外形尺寸：(约)：1240×600×1700mm(长×宽×高)
　　2、外接电源：AC 220V±10% 50Hz
　　3、工作电压：12V直流电压;
　　4、燃油压力表：0～10kg/psi
　　5、工作温度：-50℃～50℃;
　　6、钢管：40*40*3mm
　　7、机柜：1.5mm冷板冲压成形，
　　8、移动脚轮：100*60mm
