小型风洞实训设备

---

　
一、MY-PV52小型风洞实训设备-部件参数：
风洞实训设备、手持式风速测量仪、设备使用手册。
本产品是一款小型风力发电演示教学设备。具有实验方便、易懂等优点。风力发电包含的风电转换、整流、滤波等单元，各部件功能能够清晰的展示在本款教仪产品的操作中，设备元件参数与功能表如下：

配件名称	技术性能参数	功能说明
设备尺寸	1200mm
设备直径	550mm
设备高度	约800mm
风电单元
风机类型	垂直轴风力发电机
额定功率	10W
输出电压	DC 0-30V
风速范围	0-8米/s
负载及附件
负载	红、蓝、绿 LED灯
测风仪	0-30m/s

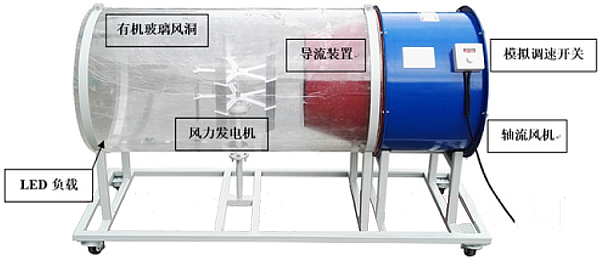

二、装箱清单表

产品名称	型号规格	数量	单位	备   注
风洞实训设备	SB-626B	1	台	1200×600×800（㎜）
轴流风机	220V  0.75KW	1	台
有机玻璃风洞		1	个
风力发电机	垂直 10W	1	台
风速调节器		1	只
手持拭风速仪	0-30m/s	1	只

三、基本操作：
本风洞实训识设备所需电源为单相220V供电，在接入电源前仔细核对，以免因电源问题损坏设备。
上电操作：
1、将设备自带的电源线接入220V电源
2、顺时针转动模拟调速开关，转到底为最大。
启动原则为先将调速开关转至最大，待轴流风机正常启动后再慢慢调节至实验所需风速。
3、实验过程中，需2人配合，1人调节风速，1人观察风速及LED负载，以便实时查看LED指示灯点亮情况。

---
