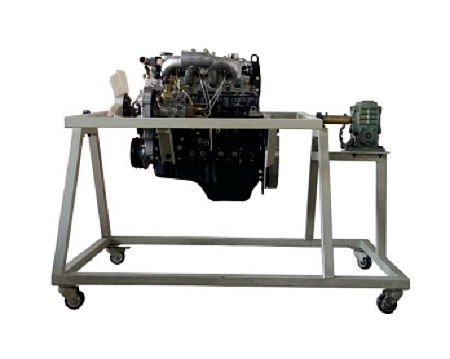

朝柴4102柴油发动机附翻转架,发动机 翻转架

---

　 一、朝柴4102柴油发动机附翻转架功能简介
1. 采用翻新朝柴4102柴油发动机总成(易于拆装)，组装在专用发动机拆装翻转架上。
为了提高安全性能,发动机采用2侧固定翻转。
2.采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘，便于小零件或螺丝的集中存放。
4.拆装翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。
二、技术规格
1. 设备外形：1200×600×1100mm (长×宽×高)
3. 颜色：7032
3. 钢管：40*40*3mm
4. 万向脚轮
5. 前二只万向带锁止功能脚轮
6. 2后二只万向脚轮
7. 脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
8. 脚轮：60mm×50mm(直径×宽度)
9. 脚轮支撑：1.0T
10 .减速机：MOPA70；1：70
三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	柴油发动机总成		套	1
2	拆装翻转架(带自锁脚轮装置，带立柱钢管200*200*5mm；	1200×680×850mm(长×宽×高)	台	1
3	大面积接油盆	660×590×35mm(长×宽×深)	个	1
4	减速机构（带摇手盘等附件）		套	1
