上海茂育科教设备有限公司

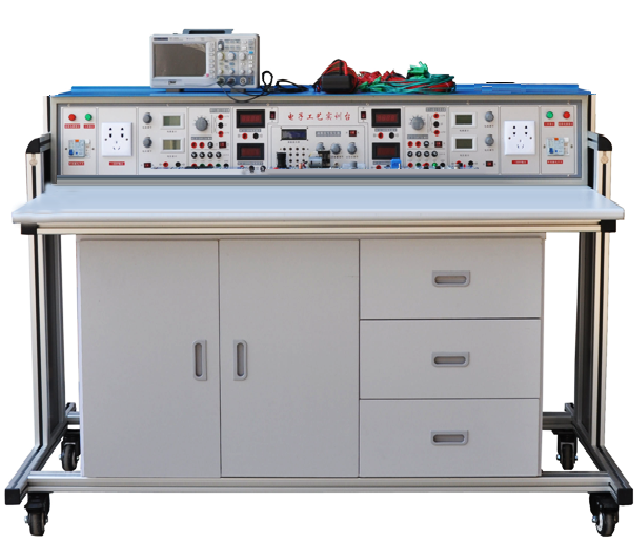

电子技术创新综合应用实训考核装置

---

　
一、概述
MYDZ-1A电子技术创新实训考核装置适用于高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>等课程的综合应用、创新实训要求。并可进行相关课程的课程设计，毕业设计以及电工、电子产品研制。
电工创新实训模块为塑料有机盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的开放平台。
二、技术指标：
1、工作电源：三相五线 AC 3800V±10%  50Hz
2、工作温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：1500×700×1100㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、功能特点：
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主线，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用塑料有机盒，兼作实物示教，一举多得。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个开放、可充分发挥创新潜能的平台，在此平台上，可以做电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、本装置配套电工技术综合应用创新实训项目，均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块1多个，具有广阔的延伸空间，可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高。
6、电源台：由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。
1）实验电源每路配置：一组可调的直流电源0~24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3~24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及8路单相电源插座，可以方便设备、仪表的扩展时使用。
四、实训项目：

一、模拟电子技术综合应用、创新实训项目： 1、常用二极管的性能测试及应用 2、双极晶体管及场效管输出特性的测定 3、单管放大电路的研究 4、两极放大电路及负反馈放大电路的研究 5、助听器电路的调试（电子产品线路）（综合应用） 6、恒流充电电路（场效应管的应用）（电子产品线路）（综合应用） 7、三极管放大电路故障排除 8、整流、滤波及稳压电路的研究 9、直流稳压正、负电源电路的研究 10、典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用） 11、OTL功率放大电路的故障排除 12、LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用） 13、运算放大器基本运算电路 14、对由运放器组成的积分运算电路、微分运算电路 15、对由运放器组成的电压比较器传输特性的研究 16、气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用） 17、方波、三角波和锯齿波发生器电路的研究与测试 18、三角波、方波及正弦波发生器的制作竞赛 19、RC（文式桥式）正弦波振荡器和制作与调试 20、电容三点式LC正弦波发生器 21、 有源滤波电路研究 22、直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用） 23、恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
二、数字电子技术综合应用、创新实训项目：
1、基本逻辑门电路功能测试 2、优先编码器功能测试 3、二进制译码器和数据选择器功能测试 4、全加器和超前进位全加器功能测试 5、数值比较器功能测试 6、七段码锁存/译码/驱动器功能测试 7、各类触发器功能测试 8、双向移位寄存器功能测试	9、二一五一十进制计数器功能测试 10、二位十进制计数/译码/驱动/显示电路 11、可逆十进制计数电路功能测试 12、N进制计数电路功能测试 13、555定时器基本应用电路 14、微分型单稳态触发器 15、集成单稳态触发器及其应用 16、集成施密特触发器及其应用
三、电力电子技术及应用、创新实训项目
1、晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目） 2、单结晶体管触发电路 3、晶闸管单相半控桥式整流电路（电阻负载）的调试与分析 4、晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究 5、IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目） 6、双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目） 7、功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）

五、配置清单：

序号	产品名称	型号规格	数量	单位	备注
1	电子技术创新实训台	1500×700×1100㎜	1	张	铝合金框架结构
2	电子技术创新电源台	1500×200×300㎜	1	台	铁质（铝塑板结构）
3	函数发生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	台	已装实训台上 客户无须另购
4	数字频率计（可内测与外侧）	100MHz	1	台	已装实训台上 客户无须另购
5	电子元件模块		1	套	实验模块
6	实验连接线	茂育	1	套	实验用
7	实验指导书	茂育	1	本	实验指导

---
