一、产品概述：

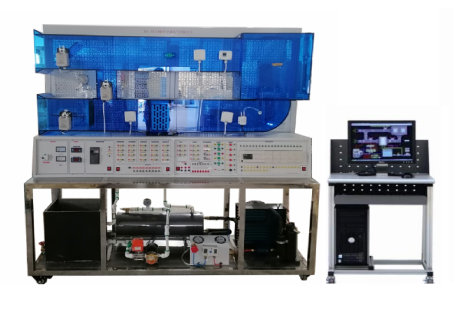

MYN-519A中央空调自控系统综合实验装置(PLC控制)是以制冷/热系统、冷媒水系统和空气处理系统为控制对象，融合传感器技术、和智能化控制技术，通过程序设计、编程可对中央空调模型内的所有模拟或真实的机电设备进行自动控制。
二、装置特点：
1、装置主体结构件采用不锈钢材质，所有不锈钢设备均进行不锈钢精细抛光处理，造型美观、结构合理；
2、实验装置空气处理风道采用高强度有机玻璃材质，实验流程直观清晰；
3、实验装置采用一次回风设计，信号连接采用集中式端子排连接方式，接线方便；
4、空气处理系统既有完善的过程变量检测，又有较先进的变频控制执行机构，可完成多种模式下的空气处理实验；
5、装置配有欧式导线架，用于悬挂和放置实验专用连接导线，外形尺寸为不大于530mm×430mm×1200mm，设有五个万向轮，造型美观大方。
6、装置主要由冷源系统、空气循环模拟系统、空调控制与测试系统。空调控制与测试系统带电源开关指示、变频器、温控仪表、按钮开关、执行部分接口、温湿度及反馈信号接口、DDC控制模块的I/O引线接口等。
7、配有中央空调系统仿真教学软件：软件采用3D技术与交互式动画相结合的方式，模拟中央空调系统。
三、技术参数：
1、外形尺寸：
不大于2000mm×700mm×1717mm, 本实验装置由实验台、安装网孔板、制冷（热）系统、循环水系统、空气处理系统、自控系统和上位监控工程、制冷机组、制热系统、、空调箱（风道）、冷冻水系统、测量仪表电气控制系统、模拟热源等组成。实验台:不锈钢底架、风道和模拟房间为铁质双层亚光密纹喷塑结构，制冷机组。
2、具有空气处理流程；
能模拟空气处理过程实验
3、控制方式：
具有中央空调自控系统编程设计和上位监控工程组态设计
4、整机容量：
功率：小于2500W
5、输入电源：
三相四线（或五线）～380V±10% 50Hz
6、工作环境温度和湿度：
温度-20℃～+55℃，相对湿度小于95%。
7、安全保护：
漏电自动保护装置；
8、制冷机组：
1台1匹全封闭风冷机组、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器等组成，管路中还设有操作手阀、高低压力控制器、压力表等实验所必需的部件；
9、空气处理系统：
采用粗效过滤网、差压开关、电动调节风阀、温湿度传感器及送风机等组成；
10、媒水水系统：
额定流量为30升/分，扬程为8米，额定功率180W。泵体采用不锈钢材料，以防止生锈，使用大于6年；整个供水系统，由制冷系统将水箱的水温制冷/制热，再由水泵打到表冷器中，通过表冷器与空气进行交换，水又回到水箱，实现了循环使用。
11、耐震真空压力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低压力控制器：设定范围高压0.8～3.0Mpa、低压0.1～0.4Mpa。径向压力表：量程0～0.16 Mpa，温度表：0-100°C
12、PLC控制器：(可选配西门子)
测量模块:由FX2N-4AD-PT组成部的温度测试控制系统. plc控制模块:工作电压：DC24×(1±10%)V或AC17V，允许范围：AC14.45V～18.7V、由FX3U-48组成部的温度测试控制系统,通讯介质：双绞线
13、温度传感器：
工作电源24V DC,测温范围0-100°C,输出4-20mA；
14、压力传感器：
管路压力测量，电源24VDC±5%；量程范围：0～200kpa输出信号4～20mA DC；
15、风速传感器：
管道式安装，量程: 0-10m/s ；输出信号:4-20mA
16、变频器：
工业变频器，额定功率不小于0.37kW。控制信号输入为0～20mADC或0～10VDC，风道温度PID控制，利用变频器和DDC的AI、AO功能实现PID连锁闭环控制。
220V变频输出用来驱动媒水水泵。
17、配套资料：
上位机组态软件、配套应用程序、实验指导书、使用说明书等；
18、电脑桌子：
采用铝型材和钣金结构，台面为防火、防水、耐磨高密度板；立柱及横梁为30*30铝合金型材，键盘位采用300mm导轨固定，为抽屉式结构；下方装有万向轮。
四、设备配置表：

序号	名称	参数	数量	备注
1	空调主机	1P	1
2	风管	有机	1
3	主机架			不锈钢
4	水箱	450300400高		不锈钢
5	电动调节风阀		1
6	压差控制器		1
7	变频器	0.4K	1
8	1P蒸发器	定做	1
9	温度传感器	4-20MA -40到+80度	3
10	温湿度传感器	4-20MA -40到+80度4-20MA 0-9999 探头长度150mm	3
11	水泵	1.5T
12	200风机	220	1
13	电动风阀	220V	4
14	水蒸发器	1P	1
15	有压过滤网	定制	1
16	导线架		1
17	风速度传感器	4-20MA	1
18	控制器	FX3U-48	1	可选配
19	控制器通信卡		1
20	电脑	（每台实验装置均配有监控组态编程的上位机一台（数据采集接口卡；组态编程软件；建议参考品牌：联想、同方；处理器:Intel 双核3.0GHz ；内存: 2GB DDR3；硬盘：SATA 500GB；光驱: 支持DVD SuperMulti双层刻录；显示器:宽屏液晶 19.5寸；显卡:独立显卡，1GB显存）。	1	自备

五、实验项目：
1.封闭式空调系统制冷实验
2.封闭式空调系统制热实验
3.一次回风系统制冷实验
4.一次回风系统制热实验
5.制冷（热）系统控制实验
6.数字控制模块的应用实验
7.监控系统设计组态实验
8.变频器的应用
9.比例调节流量控制实验
10.传感器实验
11.送风机的运行监控
12.送风机的压差监控与作用
13.送风的故障与监视
14.防冻开关的作用与监视
15.送风的温度调节与监控
16.冷热水阀的控制与温度间的变化。
17.新风阀与送风温度的调节关系与监控
18.防冻开关的应用与监视。
19.新风阀的调节，加小湿阀的调节与变化。
20.系统的手自动监控与故障监控。
21.了解中央空调空气处理流程
22.了解制冷（热）工作原理，掌握制冷（热）机组操作方法
23.掌握中央空调自控系统中过程变量调节方法
24.了解不同工况下中央空调工作流程
25.掌握中央空调自控系统编程设计和上位监控工程组态设计
