作者：管理员发布时间：2024-07-08 15:59:13

一、概述；

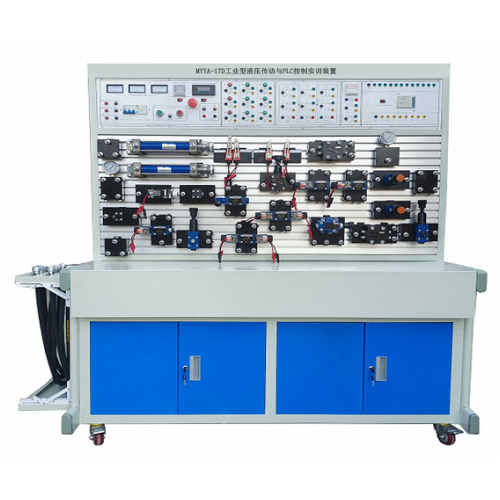

MYYA-17D工业型液压传动与PLC控制实训装置是实现液压传动课程现代化教学而进行研究的新科技成果，液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节，能迅速换向和变速，调速范围宽，快速性好，工作平稳、噪音小，元器件已实现系列化、标准化，通用化等一系列优点。
液压与气压传动综合实训装置采用“二合一”结构，配备两套实验设备，一套为气动与PLC实训平台，另一套为液压传动与PLC实训平台，且各自配有独立的PLC电气控制设备。适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的教学实训。
二、液压传动部分技术参数及指标
集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa，压力过高自动卸荷。
三、技术参数
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、装置容量：<1.5kVA。
3、变量叶片泵：压力7MPa．排壁8mL/r，转速1450r/min。
4、PLC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出
5、配有控制模块：电源模块，继电器控制模块，PLC控制模块，
6、电机：额定电压380V．额定功率0.75kW，绝缘等级B
7、液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
四、实训项目:
1、可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
2、单级调压回路
3、多级调压回路
4、减压回路
5、卸荷回路
6、进油节流调速回路
7、回油节流调速回路
8、旁油节流调速回路
9、液压缸差动连接的快速运动回路
10、调速阀短接速度换接回路
11、调速阀串联的速度换接回路
12、调速阀并联的速度换接回路
13、用换向阀的换向回路
14、用"O"型机能换向阀的锁紧回路
15、用液控单向阀的锁紧回路
16、用顺序阀控制的顺序动作回路
17、用压力继电器控制的顺序动作回路
18、用行程开关控制的顺序动作回路
19、用调速阀控制的同步回路
五、配置清单（液压清单）

序号	型号/规格	名称	数量	单位
1	2FRM5-31B/15QB	二通流量阀（调速阀）	2	只
2	3WE6A61B/CG24N9Z5L	二位三通电磁换向阀	2	只
3	4WE6C61B/CG24N925L	二位四通电磁换向阀	1	只
4	4WMM6C50BF	二位四通手控换向阀	1	只
5	4WE6E61B/CG24N9Z5L	三位四通电磁换向阀	1	只
6	4WE6J61B/CG24N9Z5L	三位四通电磁换向阀	1	只
7	LI-10B	单向节流阀	1	只
8	I-10B	单向阀	1	只
9	Y-10B	先导式溢流阀	1	只
10	DG-02B	直动式溢流阀	1	只
11	DZ6DP1-5X/75	直动式顺序阀	1	只
12	DR6DP1-5X/75 YM	直动式减压阀	1	只
13	IY-25B	液控单向阀	2	只
14	HED40P15/100Z14L24	压力继电器	2	只
15		三通	4	只
16		四通	3	只
17	MOB40-200	油缸（卧式带杆头）	2	只
18	YN-100ZQ/10MPa	耐震压力表	1	只
19		行程开关	4	只
20	胶管	M16*1.5/8I-W-0.5M(装好快捷接头)	10	根
21	胶管	M16*1.5/8I-W-0.7M(装好快捷接头)	15	根
22	M16*2.4	O型圈	2	个
23	11*1.9	O型圈	3	个
24		电机电源线（制作好）三相四线电线	1	根
25		油箱铁盘（一个为平一个为弯）	1	个
26		泵站（油箱）	1	个
27		液压实验指导书说明书	1	册
28		PLC编程软件程序光盘	1	个
29	三菱	编程电缆	1	条

六、气动传动实训技术及指标：
气动元件有气控、电控和手控等方式，气动回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制；各个气动元件成独立模块，均装有带弹性插脚的底板，在通用铝型材板上构建成各种气动回路：集各种真实的气动元件、继电器控制单元、PLC编程控制技术于一体。带有漏电保护，系统额定压力保护。
七、技术参数及基本配置：
输入电源：三相五线，380V，允差±10%，50Hz。
装置容量：<1kVA。
静音空气压缩机：工作电源AC 220V，允差±10%，50Hz;电机功率125W:标称容积10L，额定输出气压1Mpa。．
PLC选用三菱FX1S-20MR主机，主机为12点开关量输入／8点开关量输出。
配有控制模块：电源模块，继电器控制模块，PLC控制模块。
八、配置清单（气动清单）

序号	型号/规格	名称	数量	单位
1	气泵	空气压缩机WY5.2	1	只
2	QGX25ⅹ100	单作用缸	1	只
3	QGX25ⅹ100	双作用缸	1	只
4		旋转气缸	1	只
5	AC2000	三联件	1	只
6	AR2000	减压阀（带压力表）	1	只
7	H21008	手动换向阀	1	只
8	4V210-8（DC24V）	单电磁换向阀（二位五通）	2	只
9	4V220-8（DC24V）	双电磁换向阀（二位五通）	1	只
10	4V230-8（DC24V）	双电磁换向阀（三位五通）	1	只
11	4A21008	单气换向阀（二位五通）	2	只
12	4A21008	双气换向阀（二位五通）	2	只
13	MOV2	行程阀（机控）	1	只
14	MOV3A	行程阀（按钮）	1	只
15	ST02	或门型梭阀	2	只
16	1/4 QE02	快速排气阀	2	只
17	RE02	单向节流阀	2	只
18	1/4	单向阀	2	只
19		顺序阀	2	只
20		气容	1	只
21	PU6ⅹ4	气管	20	米
22	三菱	编程电缆	1	条
23		内六角扳手	2	把
24		螺丝刀	2	把
25		剪刀	1	把
26		活动板手	1	把
27		尖嘴钳	1	把
28	1/8	消声器（小）	2	只
29	3/8	消声器（大）	1	只
30	Ø 6	三通（T型三通）	4	只
31	Ø 8Ø 6	三通（Y型减径三通）	1	只
32	Ø 6	四通	2	只
33	601	L型（螺纹二通）	2	只
34	602	L型（螺纹二通）	2	只
35	Ø 6	气孔塞头	20	只
36		气动实验指导书说明书	1	册
37		PLC编程软件、程序光盘	1	个

九、可以完成的实训项目：
气动基本回路
1、可完成40多种气动回路实验（学生也可自行设计搭建其它回路），典型实验如下
2、单作用气缸的换向回路；
3、双作用气缸的换向回路：
4、单作用气缸速度控制回路；
5、双作用气缸单向调速回路；
6、双作用气缸双向调速回路；
7、速度换接回路；
8、缓冲回路；
9、二次压力控制回路：
10、高低压转换回路；
11、计数回路；
12、延时回路：
13、过载保护回路；
14、互锁回路；
15、单缸单往复控制回路；
16、单缸连续往复动作回路。
17、直线缸、旋转缸顺序动作回路；
18、多缸顺序动作回路：
19、双缸、同步动作回路：
20、回缸联动回路；
21、卸荷回路；
22、一一或门型梭阀的应用回路。
23、快速排气阀应用回路；
