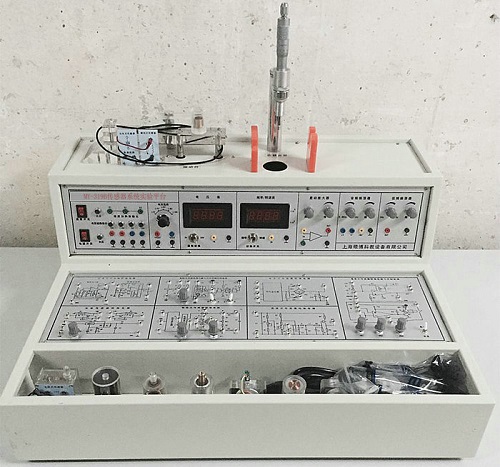

一、MY-319B传感器系统实验平台（17种传感器）是适应不同类别、不同层次的专业教学实验平台。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
二、技术规范及要求：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台外形尺寸：610×500×400mm
三、实验台技术要求：
1、实验台提供四组直流稳压电源：±5V、±15V，具有短路保护功能，一组加热源。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、机械式压力表：0-40Kpa，精度2%。
8、手动气压源：0-40Kpa。
四、振荡器要求：
1、加热源：12V交流电源加热，温度控制范围0~150℃。
2、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。
3、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232、USB接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
五、传感器种类及技术指标：

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	± 2mm	± 1.5%
2		霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 2%
4	电感式传感器模块	电感式传感器	± 5mm	± 2%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器模块	涡流式传感器	≥ 2mm	± 3%
7	温度式传感器模块	温度式传感器	0-80℃	± 2%
8	压电式加速度传感器模块	磁电式传感器		0 .5V/m
9	光纤式传感器模块	压电式加速度传器	1-30Hz	± 2%/s
10	压力传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	音、低频振荡器模块	压力传感器	0-50kpa	± 2%
12	差动放大器模块	气敏传感器	50-200ppm
13	超声波传感器模块	湿敏传感器	10-95%RH	± 5%
14		超声波传感器	20-60cm	1cm
15		霍尔式测速传感器	0-2400 转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%

六、实验台特点：
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
七、传感器配备清单

序号	器件名称	单位	数量	序号	器件名称	单位	数量
1	电阻式霍尔式传感器转换电路	块	1	22	光纤式传感器	个	1
2	电容式传感器转换电路	块	1	23	压力传感器	个	1
3	电感式传感器转换电路	块	1	24	超声波传感器	个
4	光电式传感器转换电路	块	1	25	转速传感器	个	1
5	涡流式传感器转换电路	块	1	26	霍尔测速传感器	个	1
6	温度式传感器转换电路	块	1	27	湿敏传感器	个	1
7	压电加速度式传感器转换电路	块	1	28	气敏传感器	个	1
8	光纤式传感器转换电路	块	1	29	实验台	台	1
9	压力传感器转换电路	块	1	30	测微器	把	1
10	超声波传感器转换电路	块	1	31	压力表	只	1
11	电阻式传感器	个	1	32	橡皮气囊	个	1
12	电容式传感器	个	1	33	三通管	条	1
13	霍尔式传感器	个	1	34	铁片、铜片、铝片各一	个	3
14	电感式传感器	个		35	温度计0-100℃	条	1
15	光电式传感器	个	1	36	Φ8×4磁钢	粒	1
16	涡流式传感器	个	1	37	超声波反射挡板	粒	1
17	涡流测速传感器	个	1	38	说明书实验指导书	本	1
18	温度式传感器	个	1	39	连接导线	条	24
19	磁电传感器	个	1	40	微机连接线	条	1
20	磁电测速传感器	个	1	41	数据采集处理软件	个	1
21	压电加速度式传感器	个	1	42	电原线	条	1

八、实验项目如下：带*为实验为思考实验

实验一	电阻式传感器的单臂电桥性能实验
实验二	电阻式传感器的半桥性能实验
实验三	电阻式传感器的全桥性能实验
实验四	电阻式传感器的单臂、半桥和全桥的比较实验
实验五	电阻式传感器的振动实验*
实验六	电阻式传感器的电子秤实验*
实验七	变面积式电容传感器特性实验
实验八	差动式电容传感器特性实验
实验九	电容传感器的振动实验*
实验十	电容传感器的电子秤实验*
实验十一	差动变压器的特性实验
实验十二	自感式差动变压器的特性实验
实验十三	差动变压器的振动实验*
实验十四	差动变压器的电子秤实验*
实验十五	光电式传感器的转速测量实验
实验十六	光电式传感器的旋转方向测量实验
实验十七	接近式霍尔传感器实验
实验十八	霍尔传感器的转速测量实验
实验十九	涡流传感器的位移特性实验
实验二十	被测体材质对涡流传感器特性的影响实验
实验二十一	涡流式传感器的振动实验*
实验二十二	涡流式传感器的转速测量实验
实验二十三	温度传感器及温度控制实验（AD590）
实验二十四	磁电式传感器的特性实验
实验二十五	磁电式传感器的转速测量实验
实验二十六	磁电式传感器的应用实验*
实验二十七	压电加速度式传感器的特性实验
实验二十八	光纤传感器的位移特性实验
实验二十九	光纤传感器的振动实验
实验三十	光纤传感器的转速测量实验
实验三十一	压阻式压力传感器的特性实验
实验三十二	压阻式压力传感器的差压测量实验*
实验三十三	超声波传感器的位移特性实验
实验三十四	超声波传感器的应用实验*
实验三十五	气敏传感器的原理实验
实验三十六	湿敏传感器原理实验
