作者：管理员发布时间：2025-05-16 16:46:14

在热学实验领域，气体定压比热的测定是理解气体热力学性质的关键环节。气体定压比热测定实验装置旨在帮助实验者了解测量原理、掌握多种测量方法并计算比热值。而在整个实验过程中，电加热功率的精准控制是确保实验数据准确、达成实验目标的核心要素。
一、装置概述与实验目的剖析

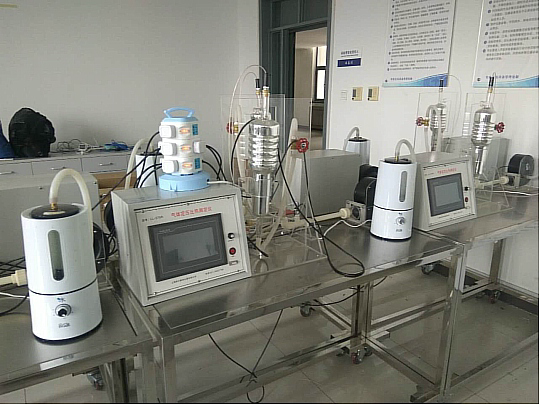

MYR-9D气体定压比热测定实验装置的设计紧密围绕实验目的展开。其主要配置包括不锈钢移动式实验台，便于实验操作与位置调整；真空镀瓦瓶比热测定仪本体作为核心部件，为气体比热测定提供稳定的实验环境；有机璃本体支架起到稳固支撑作用。此外，低噪音风机、各类传感器（如数字温度传感器 DS18B20，测温范围 -55~+127℃；湿度传感器 C-43V0；两只差压传感器 MPX10DP，量程 0 - 9Kpa）以及 7 寸嵌入式一体化触摸屏，共同构成了完整的测量与显示系统，可实现对温度、压力、流量、湿度等关键参数的精准测量与实时监控，让实验者熟悉并掌握实验中的各项测量方法。
该装置在常温、常压下运行，电源电压为 AC220V 50Hz，功率 150W，其中加热器功率 75W，工作环境适应温度 -10℃～+40℃、相对湿度＜85%(25℃) 、海拔＜4000m 的条件，外形尺寸为 1000×400×1400mm 。这些技术参数确保了实验装置能在广泛的环境中稳定工作，也为实验数据的准确性提供了基础保障。通过这样一套装置，实验者能够深入了解气体比热测定装置的基本测量原理，进而掌握由基本数据计算出比热值和求得比热公式的方法。
二、电加热功率控制原理
在气体定压比热测定实验中，电加热功率的控制直接影响气体的升温过程和实验数据的准确性。根据能量守恒定律，电加热器提供的热量 Q 等于气体吸收的热量 Q_{气} 与系统散失到环境中的热量 Q_{散} 之和，即 Q = Q_{气} + Q_{散} 。
电加热器的功率 P 与加热时间 t 的乘积为提供的热量 Q = Pt ；气体吸收的热量 Q_{气} 可根据比热容公式 Q_{气} = cm\Delta T 计算，其中 c 为气体的定压比热，m 为气体质量，\Delta T 为气体温度变化量。要准确测定气体定压比热 c，就需要精确控制电加热功率 P ，使得气体吸收的热量 Q_{气} 能够准确计算。
由于实验装置在运行过程中会向环境散失热量 Q_{散} ，且散失热量与环境温度、装置保温性能等因素相关，因此需要通过合理控制电加热功率，补偿系统散热损失，保证气体吸收的热量可测、可控，从而为准确计算比热值提供可靠数据支持。
三、电加热功率控制方法与实验操作
（一）控制方法
为实现电加热功率的精准控制，实验装置配备了 7 寸嵌入式一体化触摸屏作为操作与控制界面。实验者可通过触摸屏预设加热功率、加热时间等参数。装置内部的控制系统根据预设参数，调节电加热器的工作状态，实现对功率的精确调控。
同时，各类传感器实时采集实验过程中的温度、压力、流量等数据，并反馈至控制系统。控制系统根据这些实时数据，动态调整电加热功率，确保气体按照预期的升温速率升温，维持实验过程的稳定性和准确性。例如，当温度传感器检测到气体升温速率过快时，控制系统自动降低电加热功率；反之，则适当提高功率。
（二）实验操作步骤
1.准备工作：将实验装置连接至 AC220V 50Hz 电源，检查各部件连接是否稳固，确认低噪音风机、传感器等设备正常运行。通过触摸屏设置实验所需的环境参数，如目标温度范围、加热功率初始值等。
2.启动加热：开启电加热器，观察触摸屏上显示的温度、压力、流量等数据变化，实时监控实验进程。根据实验数据反馈，微调电加热功率，使气体升温过程符合实验预期。
3.数据采集与记录：在气体升温过程中，按照预设的时间间隔，通过触摸屏记录温度、压力、流量等数据，为后续比热值计算提供原始数据。
4.结束实验：当气体温度达到预定值或完成数据采集后，关闭电加热器和其他设备电源，整理实验数据，完成实验。
四、数据处理与误差分析
实验结束后，对采集到的数据进行处理。根据气体吸收热量公式 Q_{气} = cm\Delta T ，结合记录的温度变化量 \Delta T 、气体质量 m （可通过流量和时间计算）以及电加热提供的热量 Q = Pt ，通过公式 c = \frac{Pt - Q_{散}}{m\Delta T} 计算气体定压比热 c 。其中，系统散热损失 Q_{散} 可通过多次实验、结合环境条件等因素进行估算和修正。
在实验过程中，电加热功率控制的准确性直接影响数据质量。功率控制不稳定可能导致气体升温速率波动，引入测量误差。此外，传感器精度、环境因素变化（如环境温度波动、空气流动等）也会对实验结果产生影响。通过优化电加热功率控制策略、定期校准传感器、控制实验环境等方式，可以有效减小实验误差，提高实验数据的准确性和可靠性。
气体定压比热测定实验装置电加热功率的精准控制是确保实验成功的关键。通过合理运用装置配置、科学的控制方法和严谨的实验操作，能够准确测定气体定压比热，帮助实验者深入理解气体热力学性质，达成实验预设目标。在实际操作与研究中，不断探索优化电加热功率控制方案，有助于提升实验精度和效率，推动热学实验研究的进一步发展。
