一、概述

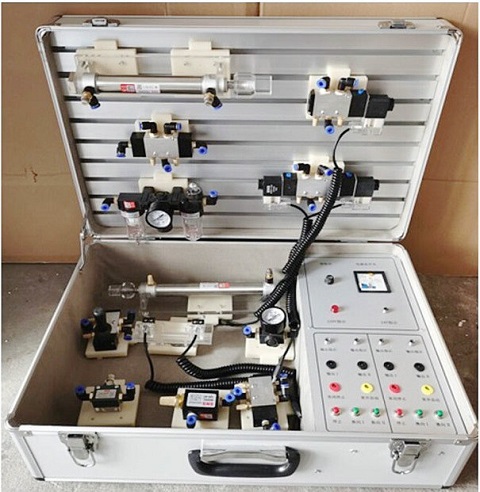

MYYA-25便携式气动实验箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。气动实训箱能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要。
微型空气压缩机(客户自备)：
1、供电电压：叁相五线AC 220V±5%，50Hz；
2、控制电压：DC24V；◎工作环境温度：－5℃～40℃；
3、安全保护措施：安全性符合相关的国标标准；
4、气动实训箱外形尺寸（长×宽×高）：550mm×350mm×200mm；
二、气动基本实训回路：
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
三、配置清单

序号	分类	元件名称	数量
1	实验箱	气动实验箱	1
2	组合元件	单作用缸 QGX25ⅹ100	1
		双作用缸 QGX25ⅹ100	1
		叁联件 AC2000	1
		手动换向阀 H210—08	1
		单电磁换向阀（二位五通）4V210-8（DC24V）	1
		双电磁换向阀（叁位五通）4V230-8（DC24V）	1
		单气换向阀（二位五通）4A210—08	1
		双气换向阀（二位五通）4A210—08	1
		行程阀（机控）MOV—2	1
		行程阀（按钮）MOV—3A	1
		快速排气阀1/4QE—02	1
		单向节流阀RE—02	1
3	附件	气管 PU6ⅹ4	10米
4	电器配件	行程开关（装在缸体上）	2个
6	工具	剪刀	1把
		活动板手	1把
		消声器（小）1/8	2只
		消声器（大）3/8	1只
		叁通（T型叁通）Ø6	4只
		叁通（Y型减径叁通）Ø8—Ø6	1只
		四通Ø6	2只
		L型（螺纹二通）601	2只
		L型（螺纹二通）602	2只
		气孔塞头Ø6	5只
		生料带	1个
		保险丝3A	2只
7	资料	使用说明书	1册
