作者：管理员发布时间：2025-05-20 14:27:43

在机电一体化教学与实践领域，气动PLC控制实训装置凭借其综合性与实用性，成为大中专院校、职业学校相关专业教学实验的核心设备。该装置集气动控制、PLC编程及多种电气控制技术于一体，能开展丰富多样的实训项目，助力学生掌握专业核心知识与技能。而压力传感器作为该装置的关键组成部分，其性能直接影响实训数据的准确性与系统运行的稳定性，因此，压力传感器的调试工作至关重要。

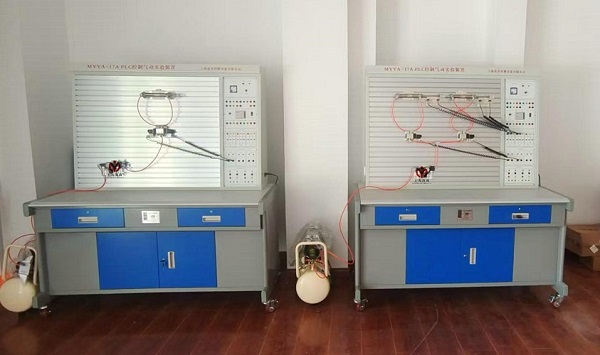

气动PLC控制实训装置依据《液压与气压传动》《气动控制技术》等通用教材要求设计，具备强大的功能与广泛的适用性。其输入电源为220V（允差±10%，50Hz），装置容量≤2kVA，可在-5℃～40℃的环境温度及≤90%（40℃时）的工作湿度下稳定运行，外形尺寸为1500mm×650mm×1750mm。装置配备的静音无油空气压缩机工作电源为AC220V，电机功率750W，公称容量24L，额定输出气压0.8Mpa，为实训提供稳定气源。电器控制单元包含电源模块、PLC主机模块（三菱FX1S-20MR，12路开关量输入，8路继电输出）及多种控制模块，支持手控、气控、电控等多种控制方式，既可用独立继电器控制单元，也可采用PLC控制，便于学生对比学习，深入理解不同控制方式的特点与优势。
压力传感器调试前，需做好充分准备工作。首先，依据配置清单仔细核对压力传感器型号及相关配件是否齐全、完好。检查其外观有无损坏、接线端子是否松动等情况。其次，确保实训装置的电源、气源处于正常状态，各模块连接稳固。按照装置说明书，正确连接压力传感器与实训装置的电气线路和气路管道，避免出现错接、漏接现象。同时，准备好调试所需的工具，如万用表、校准仪等，并对其进行校准，保证测量精度。
调试过程可分为初步检测、参数设置与校准、功能测试三个主要步骤。在初步检测阶段，接通实训装置电源，使用万用表检测压力传感器的供电电压是否符合其额定工作电压要求。若电压异常，需检查电源模块及线路连接，排除故障。接着，观察压力传感器的指示灯状态，判断其是否正常启动。正常情况下，指示灯应按照规定的方式亮起或闪烁，若指示灯不亮或闪烁异常，可能存在传感器内部故障或接线问题，需进一步排查。
参数设置与校准是压力传感器调试的关键环节。根据实训装置的实际需求及压力传感器的技术参数，通过PLC编程软件或专用调试工具，设置传感器的量程、零点、灵敏度等参数。设置量程时，要确保其覆盖实训过程中可能出现的压力范围，避免因量程选择不当导致测量数据不准确或传感器损坏。零点校准用于消除传感器的初始误差，使测量值从准确的零点开始。在无压力输入的情况下，使用校准仪调整传感器的零点参数，直至测量值稳定在零位附近。灵敏度校准则是调整传感器对压力变化的响应程度，使其输出信号与实际压力变化呈线性关系。可通过在传感器上施加不同标准压力值，记录对应的输出信号，根据校准曲线进行灵敏度调整，确保测量精度满足实训要求。
功能测试旨在验证压力传感器在实际工作环境中的性能表现。在实训装置的气路系统中，逐步调节压力，从低压力到高压力依次施加不同的压力值，并通过PLC程序实时采集压力传感器的输出数据。将采集到的数据与标准压力值进行对比，分析测量误差。若误差在允许范围内，则表明压力传感器功能正常；若误差超出规定范围，需重新检查参数设置、校准过程及传感器本身是否存在故障，进行针对性调整或维修。同时，测试压力传感器在不同压力变化速率下的响应速度，确保其能够及时、准确地反映气路系统中的压力变化，为实训过程中的控制决策提供可靠依据。
在压力传感器调试过程中，可能会遇到多种问题。例如，测量数据波动较大，可能是由于传感器安装不牢固、气路存在泄漏或电磁干扰等原因导致。此时，需检查传感器的安装是否稳固，使用肥皂水检测气路管道连接处是否有气泡产生，排查附近是否存在强电磁干扰源，并采取相应的加固、密封或屏蔽措施。若出现测量值偏差较大且无法校准的情况，可能是传感器内部元件损坏或长期使用导致性能下降，需及时更换压力传感器。另外，传感器无输出信号时，应检查供电电源、接线线路及传感器的信号输出端口，逐一排除故障点。
通过对气动PLC控制实训装置压力传感器的精心调试，能够确保其测量准确、性能可靠，为学生开展各类气动控制与PLC编程实训项目提供有力支持。学生在实训过程中，不仅可以深入理解压力传感器的工作原理与调试方法，还能通过实际操作掌握气动系统与PLC控制系统的协同运行机制，提升专业实践能力与问题解决能力，为未来从事机电一体化相关工作奠定坚实基础。
