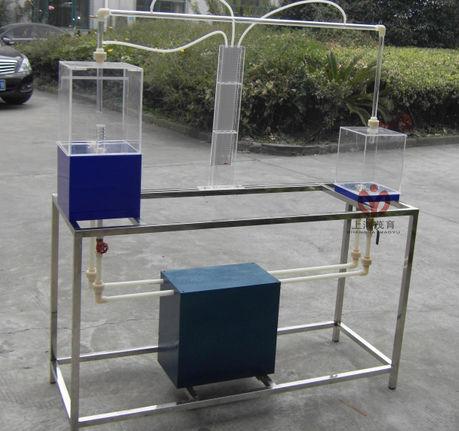

自循环虹吸演示实验装置

---

　
一、MYLT-5自循环虹吸实验装置-实验目的：
1、演示虹吸的成因和破坏及管中压强分布。
2、可用于虹吸原理及其应用的实验教学。
3、测量虹吸管真空度，并确定最大真空域，满足供定性分析虹吸管流动的能量转换特性。
二、主要配置：
1、虹吸管
2、蓄水箱
3、水泵
4、高位水箱
5、测压管
6、阀门
7、自循环装置
8、不锈钢框架。
三、技术参数：
1、虹吸管径：φ30mm，高度：1000mm。
2、采用低噪声无锈蚀环保型小水泵，最高扬程：10m，额定流量：12L/min，功率：120W。
3、为了起动时虹吸管内抽真空充水，设有自吸抽气装置，操作简便。
4、测压计为透明有机玻璃，可显示测量各测点的真空度以及在管中的压强分布。
5、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
6、测压管直径：φ8mm，压差计内的指示液为水，无毒、使操作更为安全。
7、实验所用的流体--水为全循环设计。
8、其他管路、阀门、整体框架：不锈钢材质。
9、外形尺寸：1200×500×1700mm。

---
