作者：管理员发布时间：2025-04-15 14:29:03

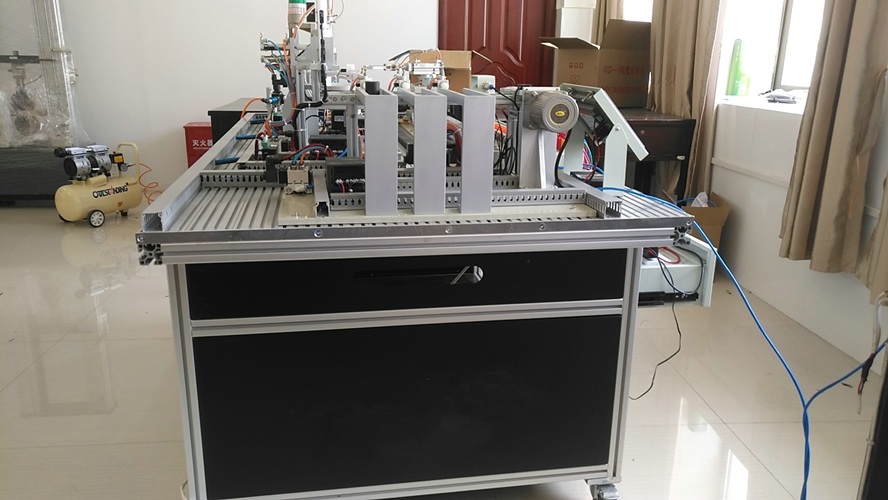

一、光机电一体化实训装置日常维护要点-机械部件维护
（一）定期清洁
1.实训台及导轨：每周使用干净的软布擦拭铝合金导轨式实训台表面，清除灰尘、油污及杂物。防止杂物进入导轨，影响机械部件的滑动顺畅性。对于导轨上的油污，可使用少量中性清洁剂，然后用清水洗净并擦干。
2.各机构部件：每月对物料传送机部件、气动机械手部件、皮带输送机部件、加工机构、物件包装机构和物件分拣部件等进行全面清洁。用毛刷清理机械结构缝隙中的灰尘和碎屑，对于关键的运动部件，如电机转轴、气缸活塞杆等，在清洁后涂抹适量的润滑油，以减少磨损。
（二）检查连接部位
1.螺栓螺母紧固：每两周检查各机械部件之间的连接螺栓和螺母，确保其紧固无松动。特别是对于高速运转或承受较大外力的部件，如皮带输送机的电机安装螺栓、气动机械手的关节连接螺栓等，要重点检查。使用合适的扳手进行紧固操作，避免用力过猛损坏部件。
2.皮带链条张紧度：每月检查皮带输送机的皮带张紧度，确保皮带既不过松导致打滑，也不过紧影响电机寿命和设备运行稳定性。对于有链条传动的部件，同样检查链条的张紧度，并及时调整。如发现皮带或链条有磨损、断裂等情况，应及时更换。
（三）气动系统维护
1.气缸及电磁阀检查：每周检查气缸的运行情况，观察活塞杆的伸出和缩回动作是否顺畅，有无卡顿或漏气现象。若发现气缸动作异常，检查气源压力是否正常，电磁阀是否工作正常。每月对电磁阀进行清洁，去除阀芯上的油污和杂质，确保其换向动作灵敏可靠。
2.气管及接头：每月检查气管是否有老化、破损或漏气现象，特别是在接头处。对于有问题的气管，及时更换。同时，检查气管接头的紧固情况，防止松动导致漏气。定期清理气动系统中的过滤器，保证气源的清洁度。
二、电气部件维护
（一）电源系统维护
1.电源开关及熔断器：每天检查三相电源总开关（带漏电和短路保护）的工作状态，观察其指示灯是否正常显示。每周检查熔断器是否有熔断现象，若发现熔断器熔断，应先查明原因，排除故障后再更换相同规格的熔断器。严禁使用不符合规格的熔断器或用其他金属丝代替。
2.插座及线缆：每周检查单相电源插座和安全插座的外观，有无破损、烧焦等情况。检查插座与插头的连接是否紧密，避免接触不良导致发热。每月检查电源线缆是否有破损、老化或短路现象，对于有问题的线缆，及时更换。确保电源系统的接地良好，定期对接地电阻进行检测，保证其符合安全标准。
（二）控制模块维护
1.PLC 模块：每周检查 PLC 模块的工作状态指示灯，确保其正常运行。定期清理 PLC 模块表面的灰尘，防止灰尘积累影响散热。每月检查 PLC 的电池电量，若电池电量过低，及时更换电池，以防止程序丢失。在进行 PLC 程序更新或维护时，务必先备份原有程序。
2.变频器模块：每周检查变频器的运行参数，如频率、电流、电压等，确保其在正常范围内。观察变频器的散热风扇是否正常运转，定期清理风扇和散热器上的灰尘，保证良好的散热效果。每月检查变频器的接线端子是否松动，如有松动及时紧固。若变频器出现故障报警，应根据报警代码查找原因并进行维修。
（三）传感器及执行器维护
1.传感器：每周检查各传感器（如光电开关、金属传感器、光传感器等）的工作状态，确保其能够准确检测到目标物体。定期清洁传感器的检测表面，防止灰尘、油污等影响检测精度。每月对传感器进行校准，确保其检测数据的准确性。如发现传感器损坏，及时更换相同型号的传感器。
2.执行器：每天检查电机（如三相交流减速电机、主轴电机、直流电机等）的运行情况，观察其转速是否正常，有无异常噪音或振动。定期检查电机的接线端子是否松动，电机的轴承是否需要润滑。每月检查电磁换向阀、蜂鸣器、指示灯等执行器的工作状态，确保其正常动作。对于有故障的执行器，及时进行维修或更换。
三、软件系统维护
（一）程序备份
每月对 PLC 中的程序进行备份，将程序存储在外部存储设备（如 U 盘）中，并做好记录，包括程序版本、备份日期等信息。在对 PLC 程序进行修改或更新之前，务必先进行备份，以便在出现问题时能够恢复到原来的程序状态。
（二）触摸屏维护
每周检查触摸屏的显示效果，确保其画面清晰、无闪烁或花屏现象。定期清洁触摸屏表面，使用干净的软布轻轻擦拭，避免使用尖锐物品划伤屏幕。每月检查触摸屏与计算机、PLC 的通信连接是否正常，若出现通信故障，检查通信线缆和设置是否正确。
四、环境维护
（一）温度与湿度控制
确保实训装置工作环境的温度在 - 10～40℃之间，环境湿度≤90%（25℃）。在温度过高或过低的环境中，可能会影响设备的正常运行，甚至损坏设备部件。对于湿度较大的环境，可使用除湿设备降低湿度，防止电气部件受潮短路。
（二）防尘与防静电
实训装置应放置在灰尘较少的环境中，避免灰尘进入设备内部，影响机械部件的运动和电气部件的性能。同时，要采取防静电措施，如在实训台周围铺设防静电地板，操作人员佩戴防静电手环等，防止静电对电子元件造成损坏。
五、定期巡检与记录
（一）制定巡检计划
建立详细的实训装置巡检计划，明确每周、每月、每季度需要进行的维护项目和检查内容。安排专人负责巡检工作，确保维护工作的定期进行。
（二）维护记录
每次进行维护工作时，都要认真填写维护记录，包括维护时间、维护人员、维护项目、发现的问题及处理措施等信息。通过对维护记录的分析，可以及时发现设备的潜在问题，为设备的预防性维护提供依据。
