作者：管理员发布时间：2025-04-09 17:04:27

　在当前高职高专教育大力发展以及电力行业对技术技能型人才需求持续增长的背景下，电力电气及二次部分实训考核装置发挥着极为重要的作用。该装置专为满足教育改革需求而开发，其设计紧密围绕培养实用型人才的目标，将电气设备与二次部分有机结合，为教学与实践提供了一个综合性的平台。

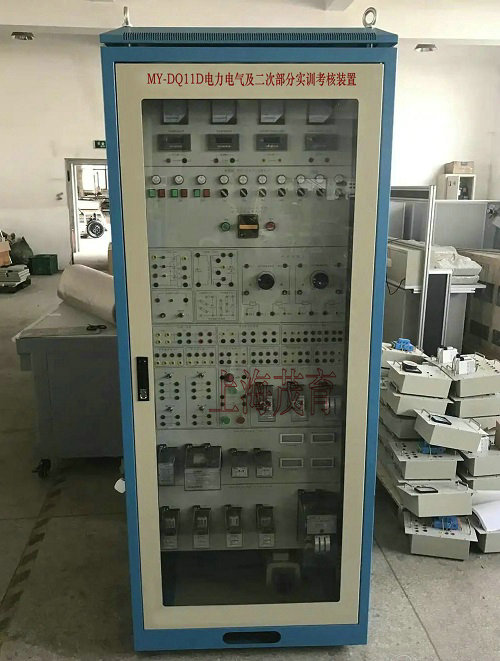

MY-DQ11D电力电气及二次部分实训考核装置概述
装置构成与特色
本装置的电气设备涵盖互感器和开关电器等实物。互感器在电力系统中承担着电压、电流变换的关键任务，通过对其特性测试与接线方式的实训，学生能够深入理解电力系统中信号采集与传输的原理。开关电器如塑壳断路器、隔离开关、负荷开关等，学生可对其原理进行探究并实际操作接线，这些实物操作极大地增强了学生的感性认识，使他们对现场应用知识有了更为直观的理解。二次部分包含断路器的控制回路与信号回路、中央信号和其他回路等，涉及多种继电器的应用以及复杂回路的搭建，对培养学生的电路控制与信号处理能力至关重要。
适用范围
该装置适用于发电、供电和电力自动化等相关专业的实训教学，为这些专业的学生提供了理论联系实际的关键环节。同时，对于从事继电保护及二次回路的设计、安装和运行的工程技术人员而言，也是极具价值的参考工具，有助于他们更新知识、提升技能。
互感器实训项目
现有项目
1.电压互感器特性测试：学生通过实验测试电压互感器的变比、空载电流等特性参数，理解其工作原理。
2.电压互感器接线方式：学习不同的接线方式，如星形接线、V-V 接线等，并了解其在不同电力系统场景中的应用。
3.电流互感器特性测试：对电流互感器的变比、误差等特性进行测试，掌握其性能指标。
4.电流互感器接线方式：实践多种接线方法，如三相完全星形接线、两相不完全星形接线等，分析不同接线的适用情况。
扩展方向
1.互感器的故障模拟与诊断实训：设置互感器的常见故障，如匝间短路、铁芯饱和等，让学生通过检测特性参数的变化来诊断故障类型与位置，提升学生的故障排查能力。
2.新型互感器应用实训：引入如电子式互感器等新型互感器，介绍其原理、优势，并开展相关特性测试与接线实训，使学生接触行业前沿技术。
开关电器实训项目
现有项目
1.塑壳断路器的原理与接线：讲解塑壳断路器的工作原理，学生进行实际接线操作，掌握其在低压配电系统中的应用。
2.隔离开关的原理与接线：了解隔离开关的作用与原理，学习正确的接线方法，认识其在电力系统检修与隔离中的重要性。
3.负荷开关的原理与接线：探究负荷开关的工作机制，完成接线实训，明确其在控制和保护电路中的功能。
4.自动重合闸的原理与接线：学习自动重合闸的工作原理，进行接线操作，理解其在提高电力系统供电可靠性方面的作用。
扩展方向
1.开关电器的智能化控制实训：引入智能控制模块，对开关电器进行远程控制、状态监测等智能化改造实训，适应智能电网发展的需求。
2.开关电器的选型与配置实训：给定不同的电力系统参数与应用场景，让学生进行开关电器的选型计算与配置设计，培养学生的工程设计能力。
二次部分实训项目
现有项目
1.信号继电器：学习信号继电器的工作原理与应用，进行相关电路连接实训。
2.中间继电器：了解中间继电器的功能，实践其在电路中的应用接线。
3.冲击继电器：掌握冲击继电器的特性与工作原理，完成相关电路搭建。
4.闪光继电器：探究闪光继电器的工作机制，进行电路连接，实现闪光信号功能。
5.断路器的基本控制回路：搭建并分析断路器的基本控制回路，理解其控制逻辑。
6.断路器的防 "跳跃" 闭锁回路：学习防 “跳跃” 闭锁回路的原理，完成接线实训，防止断路器异常跳跃。
7.灯光监测的断路器的控制回路：构建灯光监测的控制回路，实现对断路器状态的可视化监测。
8.灯光和音响监视的断路器控制回路：进一步完善控制回路，加入音响监视功能，提升对断路器状态监测的全面性。
9.有信号继电器的信号起动回路：设计并搭建带有信号继电器的信号起动回路，实现信号的准确触发。
10.重复动作手动复归的中央信号装置：完成该中央信号装置的搭建与调试，掌握其工作流程。
11.重复动作自动复归的中央信号装置：学习自动复归功能的实现原理，进行相关装置的安装与调试。
12.闪光信号装置：优化闪光信号装置的设计与调试，提高信号的稳定性与可靠性。
扩展方向
1.基于 PLC 的二次回路控制实训：利用可编程逻辑控制器（PLC）对二次回路进行控制，实现更复杂的逻辑控制功能，提升学生对现代自动化控制技术的应用能力。
2.二次回路的电磁兼容实训：模拟电磁干扰环境，让学生采取措施对二次回路进行抗干扰优化，增强学生对电磁兼容问题的认识与解决能力。
考核项目优化与新应用场景拓展
现有考核项目
1.音响监视的断路器控制回路：考核学生对音响监视控制回路的理解与搭建能力，检查其能否正确实现回路功能。
2.不重复动作的中央信号装置：评估学生对不重复动作中央信号装置的掌握程度，包括装置的设计、安装与调试。
3.自动重合闸前加速保护：检验学生对自动重合闸前加速保护原理的理解以及相关电路的搭建与测试能力。
优化方向
1.增加综合性考核项目：设计包含多种实训内容的综合性考核项目，如要求学生在给定的电力系统模型中，综合运用互感器、开关电器与二次部分知识，完成一个小型变电站的控制与保护系统设计、安装与调试，全面考核学生的知识应用与实践能力。
2.引入实时监测与评估系统：在考核过程中，利用传感器与软件系统实时监测学生的操作过程，如接线的规范性、操作的流畅性等，并进行量化评估，使考核结果更加客观全面。
新应用场景拓展
企业员工培训
电力企业可利用该装置对新入职员工进行培训，快速提升员工对电力电气设备与二次回路的熟悉程度，缩短员工的岗位适应期。同时，也可作为企业员工技能提升培训的工具，针对新技术、新设备进行专项培训。
职业技能鉴定
职业技能鉴定机构可将该装置作为考核设备，用于电力相关职业技能鉴定，如继电保护工、电气设备安装工等职业资格的鉴定，提高鉴定的准确性与实用性。
结论
电力电气及二次部分实训考核装置在当前教育与行业发展中具有重要意义。通过对实训项目的合理扩展、考核项目的优化以及应用场景的积极拓展，能够进一步提升该装置的使用价值，为培养更多优秀的电力行业技术技能型人才做出更大贡献，同时也能更好地服务于电力企业、职业技能鉴定以及科普教育等领域，推动电力行业的持续发展。
