制冷制热综合实验装置
作者:管理员 发布时间:2025-05-22 14:40:34

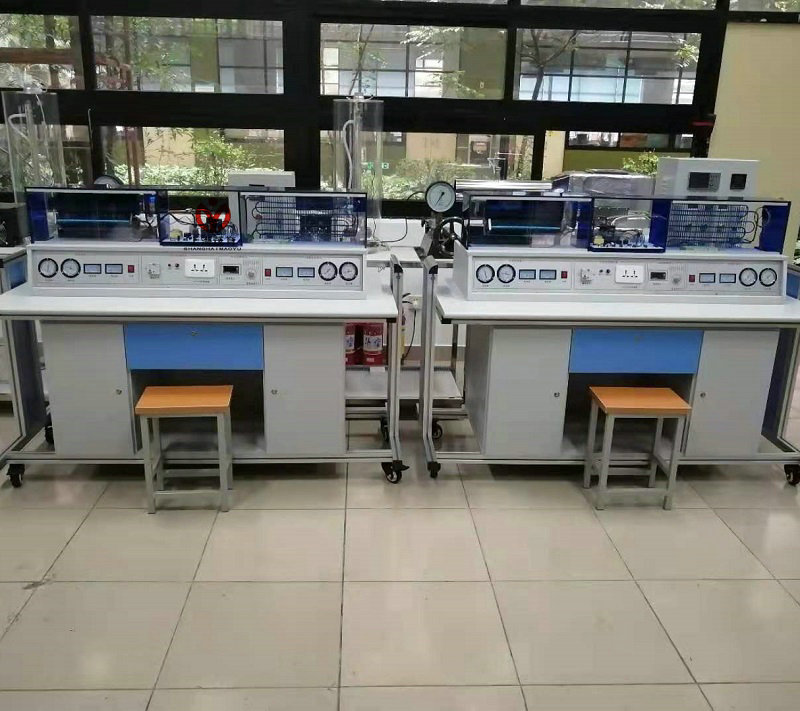

MYKT-07制冷制热综合实验装置适合高等职业学院、中等职业学校的机电设备安装与维修、电气与控制.电技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等程的教学与实训。空调制冷制热实训台采用了变频技术,先将单相交流电源经整流桥整流成直流电,又经三相逆变桥把直流电“逆变”成频率任意可调的三相交流电,自动控制压缩机的速度,达到节能的目的。另外新增加其它类型的空调、冰箱系统及电路十几个机种,有利于学生更全面地掌握制冷制热技术。分体空调为立体结构,前面为仿真室内机组,后部为仿真室外机组,室内机组改进为真实空调组件,外套真空调全透明外壳。冰箱方面也进行了改进,前后格分开:前面为冷冻室,后面为电冰箱压缩机、工作室、加装温度调节器。
二、设备显著特点:
1、线路仿真。(与市场上的变频空调的总体结构、性能一致)
2、多点温度采集、巡回检测、数码显示。
①、空调器采用尖端纯直流变频技术节省能源,利于教学。
②、整体设计合理、紧凑,使实验室视野更加开阔。
3、软、硬件相结合,增加实验项目。
4、纯软件模拟仿真制冷、制热全过程。
三、主要技术参数与功能:
1、工作电源AC220V±10%,50H2。
2、最大遥控距离8m,角度90度。
3、噪声:内机37-44dB,外机是55-65dB。
4、环境温度-10℃到40℃。
5、相对湿度≤85%(25℃)。
6、输入功率<1KVA
7、实验台规格(mm)1600×700×1180mm
8、环境温度100C到400C。
9、人身安全保护功能:该设备具有漏电保护装置,地线浮空。
10、压缩机功率:空调:1ph,冰箱:1/10ph
制冷剂类型:空调:R22,冰箱:R12
11、空调制冷制热实训台具有温度巡测功能,数码显示,即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度,提供实验数据。
12、具有压力检测功能,检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。
13、具有电流、电压检测功能,显示设备工作时电压与电流观察机器是否正常工作。
14、纯软件模拟仿真制冷、制热全过程。
15、具有电脑板故障演示功能(演示电脑板的常见故障及排除方法详见说明书与教学演示软件)
16、利用彩灯演示分体空调、变频空调、电冰箱的工作原理。
17、利用演示软件,演示电冰箱制冷、空调器制冷制热的全部工作过程。
18、演示软件提供50多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
19、将空调器、电冰箱、全方位解剖,同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验,使学生掌握冰箱、空调器的运行原理,使用方法,故障原因及排除方法。
20、空调器在遥控模式下能自动开机、自动关机。
21、具有遥控、手控二种演示功能,空调器制冷制热可由遥控控制工作,也可通过手动机械控制工作。
三、空调电脑板故障操作说明
(一)手控操作:
1、手控与遥控功能转换开关
2、手控状态时空调器工作时间不能超过30分钟。
3、在手控状态下控制空调器制冷,制热功能。
(二)遥控操作:
1、在遥控状态下,电脑板才能待机工作,遥控模式状态时,遥控指示灯亮。
2、遥控电脑板LD1红灯亮是制冷待机或除湿状态。
3、绿灯亮时压缩机工作状态。
4、黄灯亮是制热状态指示。
5、故障开关K1到K12是在遥控模式下才能进行故障演示。
6、实验台配有应急开关,空调工作状态时按一次按钮空调器立即关机,空调器待机状态下,按一次按钮,空调器立即工作。
(三)故障实验演示项目
1、遥控失灵:将故障开关K1断开,即接收头信号不能送到主板。
2、遥控失灵:将故障开关K2断开,即接收头无直流5V电源提供。
3、整机不工作:将故障开关K3断开,即电源变压器无交流12V电源输出。
4、整机不工作:将故障开关K4断开,无直流12V电源输出。
5、整机不工作:将故障开关K5断开,无直流5V电源输出。
6、内风机不转:将故障开关K7断开,无风机工作电源输出或电机损坏。
7、空调不制热:故障开关K8断开,电磁阀无电源不制热。
8、空调不工作:将故障开关K9断开,晶振不工作。
9、峰鸣器无声:将故障开关K10断开,峰鸣器开路。
10、遥控失灵:将故障开关K11断开,无传感信号输入。
(四)变频空调操作(定速空调无此功能)
1、空调器开始工作时频率为30HZ。
2、UP按钮是频率上调按钮,每按一次频率上升1HZ,DOWN按钮是频率下调按钮,每按一次频率下降1HZ。
3、空调器频率越高制冷、制热越快,压缩机旋转越快,反之相反。
4、变频范围:30Hz到110Hz。
四、软件演示实训项目:
空调冰箱系统流程实习项目:
1、普通单门电冰箱系统流程
2、双门直冷式电冰箱制冷系统流程
3、双门间式电冰箱制系统流程
4、单门直冷式电冰箱电控系统流程
5、双门间冷式电冰箱电控系统流程
6、热敏电阻温控器系统流程
7、GR204EIC温控器系统流程
8、BCD-125W型风冷电子温控双门双温电冰箱
9、典型直冷双系统电冰柜制冷系统原理实验
10、典型直冷双系统电冰箱电路原理实验
11、电冰箱双制冷系统原理实验
12、风冷单系统电子温控电冰箱控制原理实验
13、分体式热泵型空调器系统流程
14、分体式热泵型空调电控器系统流程
15、窗式电泵型空调器电控系统流程
16、风冷柜式空调器电控系统流程
17、电冰箱动态演示系统
18、分体式热泵型空调器动态演示系统
19、东芝窗式空调器电路实验
20、分体空调控制电路实验
21、海尔一拖二空调器制冷系统实验
22、三门豪华型电冰箱电路原理实验
23、万宝无霜电冰箱电路原理实验
24、微电脑控制程序实验
25、一拖三式制冷循环实验
26、一拖四式制冷循环实验
