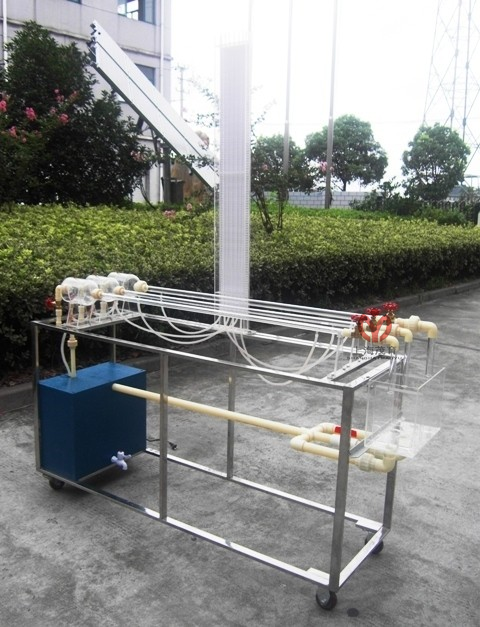

本研究基于MYLT-31沿程阻力实验装置，旨在测定流体在不同雷诺数情况下管流的沿程水头损失和沿程阻力系数，研究流速对沿程阻力系数的影响规律。通过体积法测流速及使用压差计获取实验数据，分析装置各组件在实验过程中的作用机制，明确在该装置技术参数限定下，流速与沿程阻力系数之间的内在联系，为深入理解流体在管中流动时的能量损失提供实验依据。
一、引言
在流体力学领域，沿程力系数是研究管内流体流动能量损失的关键参数。准确测定不同流速下的沿程阻力系数，对于理解流体流动规律、优化管道系统设计以及提高能源利用效率具有重要意义。MYLT 31沿程阻力实验装置为研究该问题提供了专业的实验平台，本研究将依托此装置，深入探究流速对沿程阻力系数的影响。
二、实验目的
1.测定沿程水头损失和沿程阻力系数：通过改变实验装置中的流速，获取不同雷诺数情况下管流的沿程水头损失和沿程阻力系数，从而熟悉流体在管中流动时的能量损失规律。阻
2.掌握实验方法：学会运用体积法测流速，熟练使用压差计，提升实验操作技能和数据采集分析能力。
三、实验装置主要配置及技术参数分析
（一）主要配置功能解析
1.储水箱：作为整个实验装置的水源，为实验提供稳定的流体供应，其容量和结构设计确保实验过程中流体的持续供应。
2.上水管与回水管：构成流体循环通道，上水管将储水箱中的流体输送至实验管道，回水管则将实验后的流体回流至回水箱，实现流体的循环利用，维持实验的连续性。
3.溢流管、溢流板与溢流箱：溢流系统的作用是保证实验水箱内水位的稳定，防止水位过高影响实验结果。当水位达到一定高度时，多余的流体通过溢流管、溢流板流入溢流箱，确保实验在稳定的工况下进行。
4.整流栅：对进入实验管道的流体进行整流，使流体流动更加均匀稳定，减少因流体紊流等因素对实验结果的干扰，提高实验数据的准确性。
5.取压管与差压计：取压管用于获取实验管道不同位置的压力信号，差压计则精确测量两点之间的压力差，从而计算出沿程水头损失，是实验中获取关键数据的重要组件。
6.阀门：通过调节阀门的开度，可以控制流体的流速，实现不同工况下的实验条件设置，是改变实验参数的关键控制部件。
7.计量箱：采用体积法测流速时，计量箱用于收集一定时间内流过管道的流体体积，结合时间参数，计算出流体的流速。
8.移动式不锈钢实验台、控制箱：实验台为整个装置提供稳定的支撑和便于移动的特性，控制箱集成了对水泵、阀门等部件的控制功能，方便实验人员进行操作和参数调节。
（二）技术参数对实验的影响
1.水泵参数：功率 90W，扬程 8m，额定流量 10L/min 的水泵决定了实验装置能够提供的最大流量和压力，限制了实验中流速的调节范围。在实验过程中，流速的改变需在水泵的性能范围内进行，以确保实验的稳定性和可靠性。
2.实验水箱与蓄水箱：实验水箱采用有机玻璃精制而成，并带有稳压溢流口，保证了水箱内水位的稳定和观察的便利性；蓄水箱由 PVC 板制作，容积为60L，其较大的容积可以满足长时间实验的需求，减少加水的频率，维持实验的连续性。
3.沿程阻力管：φ21、φ25、φ30三种不同管径的沿程阻力管，总长 1000mm，由有机玻璃制作。不同管径的管道在相同流速下会产生不同的雷诺数和沿程阻力系数，通过更换不同管径的管道，可以研究管径对沿程阻力系数的影响，同时有机玻璃材质便于观察管内流体的流动状态。
4.运行环境参数：温度 0 - 40℃，相对湿度≤90% RH，电源 220V/50Hz 的运行环境要求，明确了实验装置正常运行的条件范围。在实际实验过程中，需保证环境条件符合要求，以避免环境因素对实验结果产生干扰。
5.测压管与框架：φ8×600mm 透明有机玻璃测压管，具有良好的透明度和合适的尺寸，便于准确读取压力数据；不锈钢框架结构紧凑，外形美观，流程简单，操作方便，为实验提供了稳定可靠的操作平台，同时也提高了实验装置的耐用性和安全性。
四、实验原理
在管流中，沿程水头损失h_f与沿程阻力系数\lambda、管长L、管径d、流速v以及重力加速度g之间存在如下关系：h_f = \lambda\frac{L}{d}\frac{v^2}{2g}。通过差压计测量实验管道上两点之间的压力差，可计算出沿程水头损失h_f；利用体积法，通过计量箱收集一定时间内的流体体积，计算出流速v；已知管长L和管径d，从而可以根据上述公式计算出沿程阻力系数\lambda。雷诺数Re = \frac{vd}{\nu}（其中\nu为流体的运动粘度），通过改变流速v和管径d，可以得到不同的雷诺数，研究雷诺数与沿程阻力系数\lambda之间的关系，进而分析流速对沿程阻力系数的影响。
