作者：管理员发布时间：2025-08-27 14:03:07

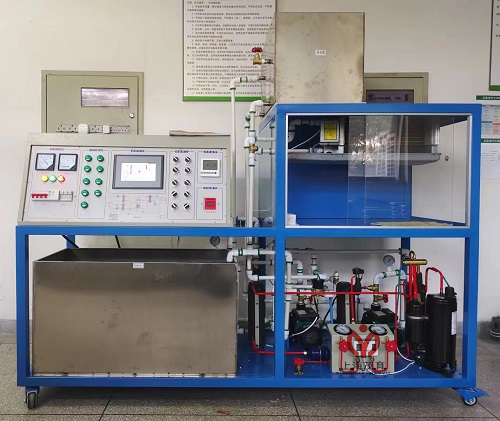

一、概述
1、MYCN-33空气水地源热泵系统实验平台是能源利用工程技术，它可以实现空气源、水源、地源、热泵等系统组成，并且还能节省相当可观的运行费用。达到的优点
2、平台集成：空气源热泵系统、水源热泵系统、地源热泵系统、制冷热泵等四类系统组成，
二、技术参数
1、工作电源：三相五线制 AC 380V±10% 50Hz
2、安装尺寸：长×宽×高200×800×220cm()
3、整机容量:最大供冷量：5kW；
4、最大输入总功率：6.5kW；制冷额定功率：3.8kW；最大堵转电流：50A；
5、制热额定功率：2.0kW 额定输入电流：7A； 6、循环风量：700m3/h；制冷剂：R22；
三、系统功能特点
1、空气源热泵系统：
是基于制冷热泵压缩机高效工作过程中，利用制冷系统中换热器的热泵原理与介质之间的热交换来完成，利用水的导热性来实现热泵过程。
2、水源热泵系统：
水源热泵系统利用的地下水资源对热泵机散热冷却。实现与大地之间的热交换，系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术。
3、地源热泵系统：
地源热泵系统是通过导热介质溶液在埋入地下的循环系统中流动，实现与大地之间的热交换，系统是一个密闭的闭路循环系统，他是一项可持续发展的建筑节能新技术
4、制冷热泵：
是利用工业化学机与械运动，通过制冷系统的能量转换，达到制冷或者制热的过程。实现与物质或者空气之间的热交换。
土-气型地源热泵机组室内换热系统, 该种室内换热系统的制冷和供热都是通过对空气的降温或升温实现的。
四、系统组成
设备整体与实际地源热泵中央空调系统结构相同，采用开放式钢框架结构，各部件布局合理操作方便。控制系统由电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、PLC编程软件、中央空调组态监控软件组成。
1、地源热泵制机组
由2P压缩机、冷凝器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成。管路中视液镜可观察制冷剂状态等设备组成。为整机系统提供冷源，采用一套分水器对冷量进行分配调节。
2、室外热交换器：
放地耦管换热方式，盘管与室内循环水换热系统形成闭式系统。利用地下水中热量的闭路循环系统，它通过循环液体在封闭地下埋管中的流动，实现系统与大地之间的换热。
3、主机系统
整个中央空调采用PLC作为主控机，由计算机通过通信线与PLC进行通信，从而控制整个空调的运行，也可通过网络实现远程控制。空调的运行参数由传感器及变送器进行采集，并通过A/D模块转换后送入PLC中，再由PLC送到计算机中进行实时显示监控。
冷水机配置表

编号	名称	单位	数量	说明
1	压缩机（2P）压缩机	台	1
2	高低压力控制器	只	1
3	低压表	只	1	3.8MP
4	高低压表	只	2
5	过滤器	个	1
6	视液镜	个	1
7	低压表	只	1	1.8MP
8	膨胀阀	只	1
9	模拟水井（钢制）	台	1	不锈钢
10	地耦管换热器	个	1	不锈钢
11	热泵换热器	个	1	不锈钢
12	四通阀	套	1
编号	名称	单位	数量	说明
1	地耦水系统
2	媒水系统
3	热水系统
4	水管组件	套	1
5	水泵	台	1

五、实训项目要求
1、空气热泵机组的原理与结构组成
2、地源热泵机组的原理与结构组成
3、水源热泵机组的原理与结构组成
4、热泵机组的原理与结构组成
5、空调系统电气自动控制
6、空调系统夏季运行工况调试
7、空调系统冬季运行工况调试
8、掌握地源热泵机组抛放地耦管换热方式构成
9、掌握地源热泵机组土-气型地源热泵机组室内换热系统, 方式构成
