一、MY-512L家用中央空调实训考核设备-特点
1.采用真实的家用中央空调为实训考核对：系统采用国内品牌一拖三机组，其特点为质量优、体积小、压缩机，数码容量调节电磁阀通过压力控制压缩机从而实现卸/负载的目的。对应不同的终端处理机其通过改变压缩机卸/负载比率实现从10%-100%范围内的容量无级调节。实现系统真实性，可塑性。
2.系统终端处理机多样化：采用天井式（嵌入式）、挂壁式、风机盘管三种形式的终端处理机组；让学生了解室内机组的多样化的结构形式。
3.每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
4.系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
5.操作台只需交流电源即可投入使用，占地面积小，节约用房、减少基建投资。
6.装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。展现了制冷循环系统结构原理以及主要部件的实际物体，其中高压管路和低压管路漆成红、蓝两色，并设有视液镜可观察制冷剂状态。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
7.实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
8.设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
*9、标准工程化调试方式：利用电脑软件一次性安装调试，完成地地址分配，主机分配、老板、主卧室的功能分配
二、技术参数
1.输入电源：单相三线～220V±10% 50Hz
2.工作境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜3.8kVA
4.外形尺寸：4000mm×1100mm×2100mm
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置的基本装备

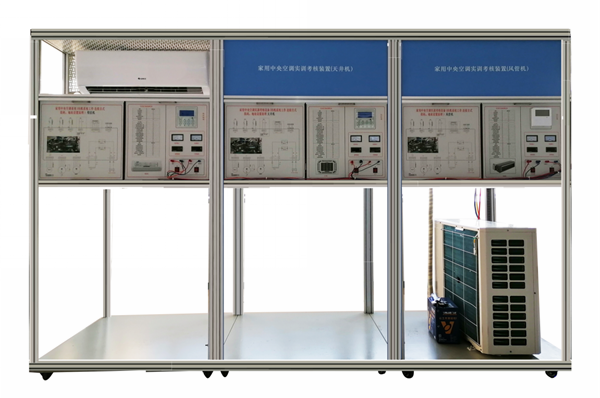

充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。数码一拖三机组1套：空调系统采用市场数码机组，室内机有终端处理机组组成。天井式（嵌入式）1套、挂壁式1套、风机盘管1套组成室内终端机组处理系统；让学生了解室内机组多样化的结构形式。每个终端机组处理系统都是相互独立的。
整个模拟房顶采用1.5MM的网多功能网孔板设计，方便快捷安装风机盘管、天井式（嵌入式），使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计.
1、安装实训架子：实训装置采用移动框架4040铝型材结构，底部使用3MM的板金折弯，加有四个固定支撑脚，安装好后可固定位置，防止移动而牵动制冷系统管路。
2、智能温度控制系统：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3.系统流程图：工作流程图板，详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4、系统测量仪表3套：配备指针式真空压力表、可测量制内机的工作压力。
5、.温渡测量仪表3套：数显温度表3套，电压220V/电阻10K，温度计-50-120度，用于测量系统工作时的关键点温度，有利于实验时对系统故障的判断。
6、电源测量仪表:交流电压表、交流电流表等组成，测量整机系统的工作电流，电压。可以判断空调系统的工作状态，和制冷剂的多少。
7、电源模块：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘，分别安装有电压表、电流表，管道连接原理图、电脑故联机测试端子。
8、主机挂箱：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，原理电气接线图
9、风机盘管控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
10、风机盘管控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.
11、挂壁式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
12、挂壁式控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.以及挂壁式空调与别的机组的区别。
13、天井式控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
14、天井式控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.以及天井式空调与别的机组的区别。
15、工程化调试系统：工程化软件一套，可完成中央空调系统中单机设定、静音、地址分配，主机分配、老板、主卧室的功能分配等一系列设定。
*四、空调测试维修软件
1、中央空调测试程序:中央空调机由于工程复杂，设备分散，有的已经装修在开花板上测试程序，一但出现了故障，工程量相当大，为了能够快速准确地测出故障是由主机机组还是室内机的故障的，每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。
2、中央空调测试维修控制程序软件；能够准确地快速确定故障发生在哪个机组，软件同时我显示空调100多个在线数据和运行状态，据不同的机型有不同的界面，具体为：1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。
3、监测维修软件:软件配有中央空调和空调主机系统转换，软件可“手动”或“自动”选取需要监测的机型：
4、显示界面:参数设置都正确后,就可以对机组进行监测了,始监测”,软件会对数据进行解析,显示和存储。软件的显示界面主要有两个：文本显示界面和曲线显示界面
5、文本显示界面：可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，
6、在该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。
7、曲线显示界面:可显示系统温度、压力、电流、电压、曲线
8、远程控制内机：软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。
五、产品配置如下

名称	单位	数量	规格
铝合金支架	套	3
网孔板	套	4	1.5MM
主机外机	套	1	选配
壁挂机/挂箱电气模块	套	1	铝合金材质
壁挂机/挂箱原理模块	套	1	铝合金材质
天井机挂箱电气模块	套	1	铝合金材质
天井机挂箱原理模块	套	1	铝合金材质
风管机挂箱电气模块	套	1	铝合金材质
风管机挂箱原理模块	套	1	铝合金材质
主机挂箱电气模块	套	1	铝合金材质
主机挂箱电气模块	套	2	铝合金材质
考核系统挂箱原理模块	套	1	铝合金材质
制冷系统分流器	套	4
智能温度控制系统	套	2
遥控器	套	1
3.5压力表	套	6
电流表	套	1
回气温度显示器	套	3
进气温度显示器	套	3
风管机	套	1	原装
天进机	套	1	原装
壁挂机	套	1	原装
3/8连接铜管（可拆）	套	1
1/4连接铜管（可拆）	套	1
真空泵	套	1
加液管	套	1
双表修理阀	套	1
扳手300MM	把	2
410专用	套	1

六、实训项目
初级工
1.室外机组电气控制原理基础知识
2.室内机组电气控制原理基础知识（三个内机）
3.嵌入式室内机安装和认识
4.天进机安装和认识
5.壁挂机/单面出风安装和认识
6.家用中央空调热泵原理分析，和管道布置
7.家用中央空调制冷原理分析，和管道布置
8中央空调制冷/热泵工况操作
9.家用中央空调机的安装和维修
10、扩胀喇叭口实训
11、冷媒管连接安装实训：室外机和各种室内机的管道连接安装接管实训：
12、扩管制作实训，
13、铜管钎焊安装实训：
14、氮气试压，检漏实训
15、二次抽空法实训
116、制冷系统和电气系统的调试实训、
17、各种模式的运行实训
18、制冷剂不够实训
中级工
1.了解数码节能控制技术
2.电子膨胀阀的控制
3..维修软件的使用
4.系统故障模拟设置
5..电脑主机和室内机的通信
6..空调故障代码显示
7.高压保护故障处理和代码显示
8.外传感器故障高压保护故障处理和代码显示
9.低压保护故障处理和代码显示
10.主通信故障处理和代码显示
11.外机管道保护故障处理和代码显示
12.四通阀故障
13.工程化调试系统的应用，远程控制的调试
14、通信和电源接法实训
15、电气系统调试实训
16、电气排除故障实训
17、全面展示户式中央空调的结构与原理：对户式中央空调结构认知实训
18、全面展示户式中央空调的管路安装与布局：对户式中央空调系统原理认知实训
19、整体安装认知实训：一个室外机和不同类型的室内机
