流体测控技术综合实验装置

作者:管理员     发布时间:2025-07-08 14:06:26



一、概述:

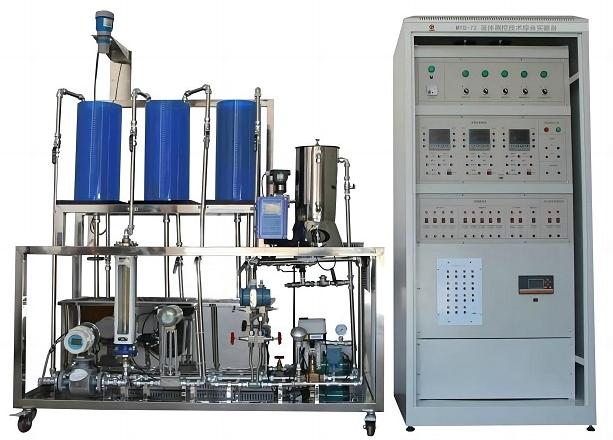

MYG-72流体测控技术综合实验装置具有11大特点:
1、系统具有流体多种参数检测。系统以检测为主,测控兼备特点:
可分别对液体,温度、压力、液位、瞬时流量、流体流速等众多参数进行检测和部分参数进行控制。
2、系统提供多达不同原理和方法检测液位,其中具有标准检测信号,输出并可远传,可组成闭环PID调节控制。
在液位检测方法中,选用多种不同原理的检测方法,可拓宽学生工业知识和视野,有利实验教学。
1)超声波液(物)位变送器。标准信号:4~20mADC输出;
2)差压液位变送器。标准信号:4~20mADC输出;
3)投入式扩散硅液位变送器。标准信号:4~20mADC输出;
4)光电液位开关:开关量输出;
5)电容式液位传感器,标准信号:4-20mA
3、系统配置不同原理的液体流量检测方法,其可组成闭环PID调节控制。包含价值昂贵,技术先进,功能多样的时差式超声波流量计及电磁流量计。
1)电磁流量计。标准信号:4~20mADC输出;
2)涡街流量计。标准信号:4~20mADC输出;
3)涡轮式流量计,标准信号:4~20mADC输出;
4)玻璃转子流量计,无检测信号.
5)自动补偿孔板流量计,标准信号输出
4、系统配有气源,可对气体压力进行位控和气体流量检测,压力范围设定为0~400KPa。
5、具有气、液二相混流装置;
6、实验台配有不锈钢加热锅炉,可对液体温度进行PID闭环调控。温控范围:常温到90℃。加热系统具有防止无水干烧功能。
7、系统配有自动进排水装置。减轻劳力,人性化设计;
8、系统选用智能仪表并配RS485/RS232通讯接口,与上位机(P4)进行通讯;
9、采用全中文工控组态软件MCGS;
10、实验给定参数可在人机界面上方便设置、调整;测试数据可显示、存储、打印;
11、系统具有安全保护功能;
12、本实验台适合石油、化工、水利及环保类院校流量计量、检测、传感、测控等专业实验教学。
13、LabVIEW虚拟仪器:8路光耦隔离输出,8路光耦隔离输入;16路IO输入输出上位机驱动程序:Labview、(VC、VB)、MCGS,并且具有网络功能。
二、基本配置:
序号 设备 数量
1 超声波液(物)位变送器 1只
2 差压液位变送器 1只
3 投入式扩散硅液位变送器 1只
4 光电液位开关 1只
5 电磁流量计+变送器 1套
6 涡街流量计+变送器 1套
7 玻璃转子液体流量计 1只
8 涡轮式流量传感器 1只
9 不锈钢加热锅炉 1套
10 压力变送器 1只
11 磁力泵 1只
12 智能电动调节阀 1套
13 智能调节仪 3套
14 可控硅调压模块 1只
15 气体静音压缩机 1台
16 电气箱+漏电保护器+接触器+继电器等 1套
18 LED数字压力表+电流表+温显表(合计) 4只
19 Pt100+变送器 2套
20 实验台+电气部件 1套
21 RS485/RS232变换器 1只
22 不锈钢储水箱及附件 1套
23 不锈钢型材框架及附件 1套
24 有机玻璃实验水箱 3只
25 电磁阀 5只
26 手动阀 12只
27 自动进排水装置 1套
28 MCGS全中文组态软件光盘 1张
29 实验软件光盘 1张
30 专用实验线 29根
三、技术指标:
1、供电电源:AC220V ± 10 %,50 Hz,10A,需良好接地;
2、输入输出信号符合IEC标准,选用4~20mADC;
3、工业人工智能调节仪,精度0.5级;
4、超声波液(物)位变送器:
工作电压:220VAC,精度:0.25%,盲区≤30Cm;
量程:0~1.5m任何段,选用:0~0.5m,输出:4~20mADC(二线制);
5、投入式扩散硅液位变送器:
工作电压:24VDC,精度:0.5级;
量程:0~0.5m,输出:4~20mADC(二线制);
6、差压式液位变送器:
工作电压:24VDC,精度:±1cm;
量程:0~0.5m,输出:4~20mADC(二线制);
7、电磁流量计+变送器:
工作电压:220VAC,精度:±0.5FS;
量程:0~600L/min,介质:水,输出:4~20mADC(二线制);
8、涡街流量计:
工作电压:220VAC,精度:1级;
量程:0~600L/min,介质:水,输出:4~20mADC(二线制);
10、Pt100:精度:A级,温度:0-100℃;
11、外形尺寸:
对象:1600(长)×740(宽)×1700(高)/mm;
控制柜:880(长) ×580(宽)×1900(高)/mm;
四、实验内容:
一)检测实验:
1、超声波液(物)位检测实验;
2、扩散硅液位检测实验;
3、差压式位检测实验;
4、差超声波流量计瞬时流量与累积流量检测实验;
5、电磁流量计瞬时流量与累积流量检测实验;
6、涡街流量计瞬时流量与累积流量检测实验;
7、液体磁力泵出水压力检测实验;
8、锅炉内胆温度检测实验;
二)控制实验:
1、超声波液位位控实验;
2、扩散硅液位位控实验;
3、差压式液位位控实验;
4、流量位控实验;
5、电磁流量位控实验;
6、涡街流量位控实验;
7、液体压力位控实验;
8、超声波液位PID控制实验;
9、扩散硅液位PID控制实验;
10、差压液位PID控制实验;
11、流量PID控制实验;
12、电磁流量PID控制实验;
13、涡街流量PID控制实验;
14、锅炉内胆温度PID控制实验;
