上海茂育科教设备有限公司

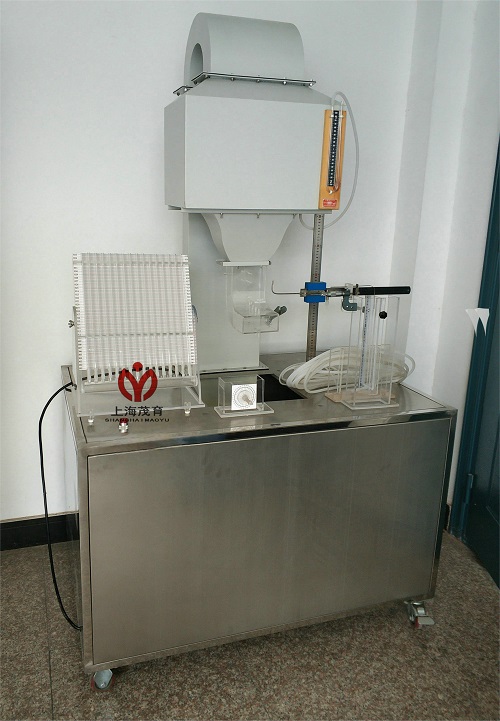

空气动力学多功能实验装置(多功能风洞)

---

　
一、功能：
MYLT-26B空气动力学多功能实验装置(多功能风洞)可进行圆柱绕流、平板附面层、圆柱喷嘴射流、条缝喷嘴射流等实验。
1、测定平板附面层某一断面的流速分布，确定附面层厚度δ。
2、观测整个平板附面层厚度的发展。
3、测定气体紊动射流断面流速分布，了解圆柱和条缝紊动射流的特性。
4、利用毕托管和微压计测定气流速度的原理和方法，测定紊流系数。
5、量测圆柱体表面压强分布,了解圆柱体压强分布规律与阻力系数。
二、主要配置：
低噪音风机、稳压箱、各种有机玻璃制试件、U型管压力计、斜管微压计、基本型毕托管、鸭嘴形动压管、千分尺、X坐标标尺、Y坐标标尺。
三、技术参数：
1、外形尺寸：立式1.2×0.8×2.0m。
2、电压：220V;
3、转速：2800r/min;
4、流量：700-800 M3/h;
5、压力：912-720 Kpa;
6、功率：0.37KW;
7、噪音: ≤65LWAdB

---
