上海茂育科教设备有限公司

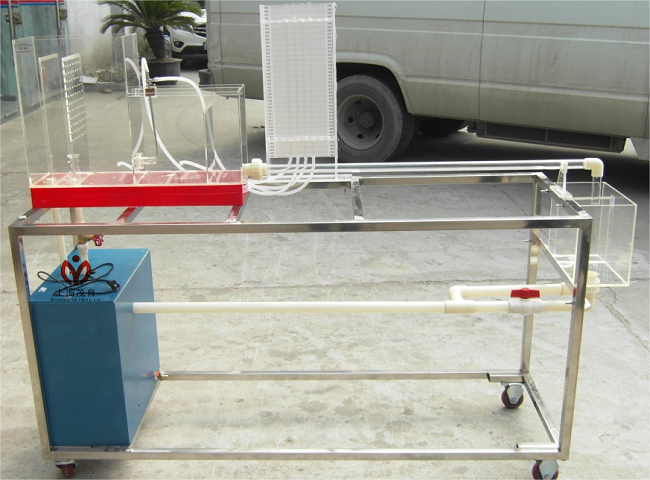

毕托管测速实验台

---

　
MYLT-30A毕托管测速实验台-实验目的：
1、掌握毕托管测量点流速的技能；
2、了解毕托管的构造和适用性。
3、分析管嘴淹没射流的点流速分布及点流速因数的变化规律。
二、主要配置：
1、水泵
2、蓄水箱
3、毕托管
4、测压计
5、射流装置
6、恒压水箱
7、计量水箱
8、自循环系统
9、不锈钢框架。
三、技术参数：
1、蓄水箱：400×450×450mm。
2、采用低噪声无锈蚀环保型小水泵，最高扬程：10m，额定流量：12L/min，功率：90W。
3、恒压供水箱及计量水箱用透明有机玻璃制作。
4、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
5、测压管直径：φ8mm，压差计内的指示液为水，无毒、操作安全。
6、实验流量：0～200ml/s ，毕托管适用范围20～200cm/s，实验流速范围100～200cm/s。
7、其他管路、阀门，整体框架：不锈钢材质。
8、外形尺寸：1800×550×1400mm。
MYLT-30B 毕托管测速实验台（数据采集型）
1、外形尺寸：1800×550×1400mm
2、工作电压：220V   功率：200W
3、主要用途：掌握利用毕托管测动压及测量流体在管内流速度方法。
4、主要配置：储水箱； 上水管；溢流管；整流栅；溢流板；溢流箱；毕托管；差压计；阀门；压力传感器；调节阀；回水箱；流量显示装置；回水管 ；不锈钢移动式实验台。
5、水泵：AP3500型 220V  50Hz   60W  扬程2.3米 流量2000升/小时
6、实时显示流量、压力。
7、嵌入式一体化触摸屏，MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。

---
