上海茂育科教设备有限公司

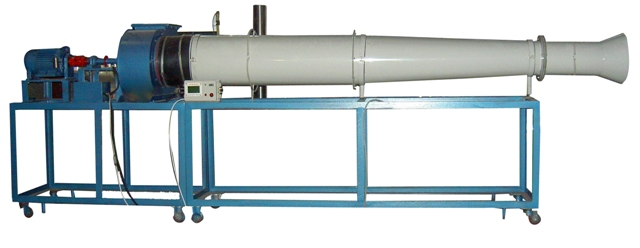

离心式风机性能测试实验台

---

　MYLT-6A离心式风机性能测试实验台采用进气试验方法，集成流量/压差/温度传感器及电功率测量系统，可实时监测风量、风压、轴功率等参数。通过微机数据采集自动绘制风压-风量、功率-风量、效率-风量特性曲线，适用于风机气动性能测试与工程教学。
一、技术参数：
1、外形尺寸：3600×500×1200mm
2、工作电压：380V   功率：1500W
3、流量传感器：量程500Pa、精度5%
4、压差传感器：量程500Pa、精度5%
5、温度传感器：18B20、精度±0.5℃
6、电功率法测功率,精度5%
7、转速传感器：量程0～3000rpm、精度1%
8、风机参数：全压500-600Pa；风量3500～4000m³/h；转速1450r/min；功率1.5KW；电压380V
二、实验目的：
1、了解离心风机性能参数的变化规律、测量方法。
2、熟悉风机性能测定装置的结构与基本原理。
3、测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。
三、配置组成：
1、实验台架
2、称重传感器
3、液晶显示屏
4、集流器
5、节流阀门
6、整流栅
7、测试风管
8、被测风机
9、电动机
四、技术特点：
1、采用进气试验方法,风机出风口垂直向上
2、测定风机风量、风压、轴功率、温度、转速
3、具有微机数据采集、自动数据分析处理，数据分析处理表格，绘制被测风机标准条件下的气动性能曲线即风压-风量、功率-风量、效率-风量的特性曲线, (P～Q，Pst～Q，η～Q，ηst～Q,N～Q曲线)，并可打印数据分析处理表格及特性曲线。

---
