作者：管理员发布时间：2025-08-26 14:38:45

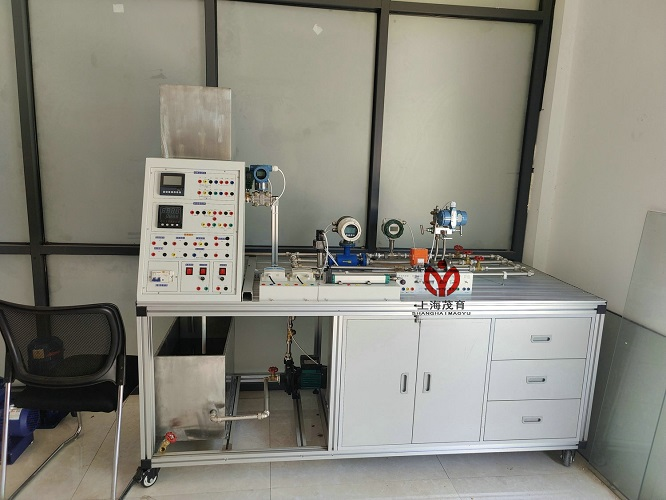

一、MYR-53 热工自动化仪表实训装置是结合了大中专院校《化工测量及仪表、检测技术及仪表、热工自动化及仪表、非电量测量与控制技术、过程控制等课程实训大纲的要求。通过该实训装置的使用和学习，学生能够掌握有关化工仪表及自动化的基本知识，对有关仪表的安装、调试及使用有一定的了解，并对化工生产中如何进行液位、温度、压力和流量等参数的自动化控制有基本的认识。
二、实训平台功能：
1、演示测量仪表的组成及种类，了解测量及测量误差的基本概念，测量的一般方法，表示方法和误差的处理方法，以及评估测量仪表质量优劣的技术指标等内容。重点是热工仪表的基本组成及其功能。感受件直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。中间件将感受件输出的信号直接传输给显示件或进行放大和转换，使之成为适应显示元件的信号。显示件向观察者反映被测参数的量值和变化。
2、在仪表使用过程中，所有仪表都采用高精度仪表，可独立实现P单独调节设定,I的单独调节设定，D的单独调节设定单独调节设定，流量准确，
三、技术参数：
1、工作电源：单相交流220V±10% 50HZ
2、工作环境：环境温度范围为-5～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3、装置容量：＜3kVA
4、测参数据：压力、温度、流量、液位测量仪表。
5、外形尺寸：2000×800×1600mm
6、框架材质：4040铝形材结构
三、系统组成：
测量系统由四个基本环节组成：传感器、变换器或变送器、传输通道和显示装置等组成。
1、主休框架使用4040铝材结构，桌面采用欧标2080铝材面板。面板上的导流水槽可以流出在实训过程中的流出来的水.整体使用蓝白搭配
2、上水箱采用不锈钢制作，安装有尺度水位机，高度水位传感器，水位压力传感器。水箱上设计满水溢流口，当实训过程中上水箱水满时，水会自动流出，再进入循环水箱。
3、管道系统：采用不锈钢管，套丝连接，用专用的金属管夹固定。管道上提前安装有孔板流量计、电磁流量计、涡轮流量计、比例积分调节阀，压力传感器。
4、传感器固定有桌子面板上，可直观观察、折装，可用A1连接线直接插入，在万能输入仪表上设定好对参数，直接读出参数数值
5、无纸记录仪表，彩色7寸6路成采用万能输入，4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E热电偶、K热电偶等市场上主流的大部分传感器、变送器，温度电阻。
6、比例调节阀：4-20MA输入，输出4-20MA,+24V安全电压，设备上标配有标准的485通信协议
7、控制仪表：使用过程中，所有仪表都采用高精度仪表，可独立实现P单独调节设定,I的单独调节设定，D的单独调节设定单独调节设定，流量准确,输入输出4-20MA.
8、所有仪表设备上标配有标准的485通信协议，可方便学生二次开发.
9、孔板流量计，配套套有三板阀组，能独立演示孔板流量计的使用。
10、水系统采用独特的水管接头直插式结构，方便拆除和连接，采用异程连接方式。
四、系统特点：
1、系统通过产品说明、零件展示、装配演示、原理展示四个方面，讲述了霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。
2、零件展示：单独展示传感器的各个组成元件，观察零件的结构、材质以及材质类型。
3、装配演示：以真实的形式展示传感器的装配过程，让学生直观了解传感器的组成结构和
4、装配方法。具有快速装配、装仪表密码输入，调节厂家系数等功能。
5、原理展示：通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理，并可动态显示实验结果，以此加深学生对传感器的了解。
6、可以在仪表上修正传感器读出来的数值，可利用工厂密码进入仪表系统，修改仪表出厂值。
五、实训功能
1、能实现传感器的认知；
2、能实现离心泵的工作原理及特性认识；
3、能实现电动调节阀的工作原理及特性认识
4、能实现智能调节仪的认识和使用
5、能实现流量积算仪的认识和使用
6、能实现无纸记录仪的认识和使用
7、能实现涡轮流量计的工作原理认识和校验
8、能实现电磁流量计的工作原理认识和校验
9、能实现孔板流量计的工作原理认识和校验
10、能实现差压变送器的工作原理认识和使用
11、能实现扩散硅压力传感器的工作原理认识和操作
12、能实现扩散硅液位传感器的工作原理认识和校验
13、能实现电容式液位传感器的工作原理认识和校验
14、能实现差压液位传感器的工作原理认识和校验
15、能实现Pt100铂热电阻的工作原理认识
16、能实现平衡电桥的工作原理认识
17、能实现T型热电偶的工作原理认识
18、能实现半导体热敏电阻的工作原理认识
19、能实现传感器的零点和迁移的认识
20、PID调节实验原理
六、配置表：

序号	名称	参数	数量
1	涡旋水泵	不锈钢370W/220V	1
2	Y型过滤器	DN15	1
3	升降阀	DN15	1
4	无纸记录仪	无纸记录仪表，彩色7寸6路成采用万能输入，4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E热电偶、K热电偶等市场上主流的大部分传感器、变送器，温度电阻 USB功能+485功能	1
5	流量仪表	485标准通信协议
6	活接	不锈钢DN15	10
7	手阀		6
8	流量调节阀	4-20MA输入，输出4-20MA,+24V安全电压，设备上标配有标准的485通信协议	1
9	A1线	1000MM	各16
10	A1线	2000MM	各4
传感器
1	霍尔位移传感器		1
2	霍尔转速传感器		1
3	压电传感器		1
4	电涡流传感器		1
5	湿敏传感器		1
6	气敏传感器		1
7	磁电传感器		1
8	金属箔应变传感器		1
9	光纤移位传感器		1
10	光电转速传感器		1
11	集成温度传感器		1
12	K型热电偶		1
13	E型热电偶		1
14	PT100铂电阻		1
15	孔板流量计		1
16	电磁流量计		1
17	涡轮流量计		1
18	扩散硅变送器		1
