福建农林大学机电学院工厂供电技术实训室建设

---

　福建农林大学机电学院工厂供电技术实训室建设

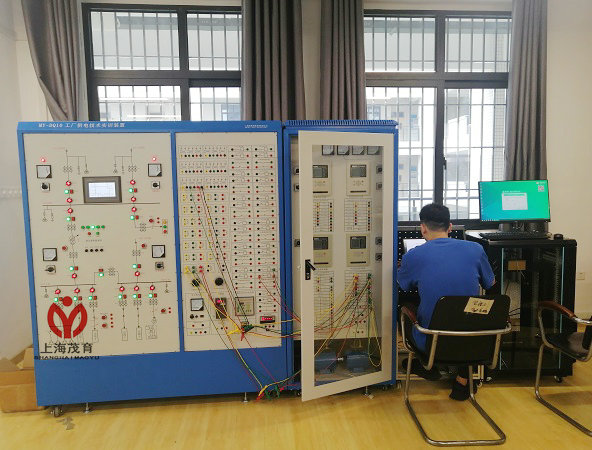

上海茂育科教设备有限公司携手合作伙伴，顺利完成福建农林大学机电学院MY-DQ10工厂供电技术实训装置的交付与调试工作。该设备现已正式投入教学使用，为电气工程、自动化等相关专业学生提供高度仿真的工业级供电系统实践平台。

项目价值：
1、实战化教学：MY-DQ10模拟真实工厂供配电系统，涵盖线路保护、负荷分配等核心技能训练，强化学生工程实践能力。
2、安全可靠：配备多重保护机制，保障高频次实训操作的安全性，满足院校对教学设备稳定性的严苛要求。
3、校企协同：茂育专业技术团队全程提供安装培训与售后支持，确保设备与课程体系无缝衔接。

感谢福建农林大学机电学院领导与教师的信任！茂育将持续以“专业化设备+场景化解决方案”助力高水平实训基地建设。

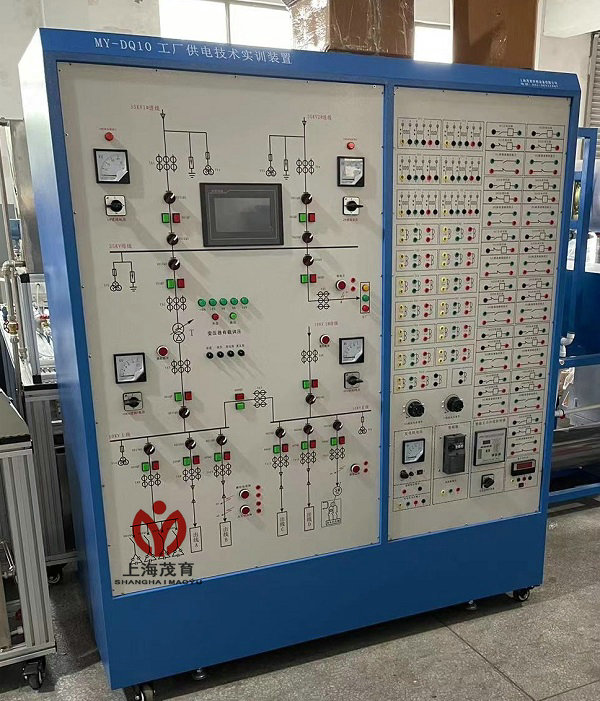

工厂供电技术实训装置是主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计开发的，通过在供电技术实训设备中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。


一、技术性能
1.输入电源：三相四线～380V±10%  50Hz±2%
2.整机容量：≤3kVA
3.实训台采用铁质亚光密纹喷塑，铝质面板（凹字烂板工艺技术）
4.台体尺寸： 1771mm×1804mm×726mm
5.RS-485和以太网两种通讯接口；标准MODBUS通讯协议
6.微机保护装置测量元件精度：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01HZ；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms
7.采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
8.针对35kV及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。
9.采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。
10.具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。
11.交直流两用操作回路，自适应0.5～5A开关跳合闸电流；操作回路配置了防跳回路。
11.配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。
12.面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。
13.具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。
14.★装置具有模拟产生标准4相电压3相电流，方便地进行各种组合输出进行各种类型保护试验。每相电压可设置200V，精度:误差＜0.01V；电流三相可输出200A，精度:误差＜0.01A。相位范围: 360º，精度:误差＜0.1º； 分辨率: 0.01º。可模拟微机测控装置在各运行工况下采样值，如：停运、正常、故障等工况下电参量，在各工况状态下自动切换所设定值，配合装置正确投切一次设备。
15.具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)，
16.两路以太网通讯（IEC60870-5-103通讯规约）。
17.整机静态功耗小于10W。
18.高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
二、实训项目
1.工厂供电电气接线图的认知
（1）实训台电气主接线模拟图的认知
（2）触摸屏的正确操作
（3）电气主接线图的认知
2.工厂变配电室值班技能培训
（1）电流互感器与电压互感器的接线方式
（2）变压器有载调压
（3）线路停送电操作
（4）变压器倒闸操作
（5）母线倒闸操作
3.工厂高压线路的微机继电保护
（1）模拟系统短路
（2）微机线路保护装置参数整定操作
（3）无时限电流速断保护
（4）带时限电流速断保护
（5）定时限过电流保护
（6）★方向过电流保护
（7）过电流三相一次重合闸保护
（8）反时限过电流保护
（9）电流电压连锁保护
（10）零序电流保护
（11）零序电压保护
4.变压器继电保护
（1）变压器过流保护
（2）变压器反时限过流保护
（3）变压器过负荷保护
（4）变压器零序过流保护
（5）变压器零序电压保护
（6）变压器低电压保护
（7）变压器瓦斯、超温等非电量保护
5.高压电动机的继电保护
（1）变频器参数整定操作
（2）变频器的开环调速实训
（3）三相异步电动机的启动方式
（4）微机电动机保护装置参数整定操作
（5）高压电动机的速断保护
（6）高压电动机躲过启动电流速断保护
（7）★高压电动机的负序过电流保护
（8）高压电动机堵转保护
（9）高压电动机的反时限过流保护
（10）高压电动机过电压保护
（11）高压电动机欠电压保护
（12）高压电动机零序过电流保护
6.工厂供电系统的自动装置实训
（1）备用电源自动投入装置参数整定操作
（2）备用电源自动投入
（3）无功补偿装置参数整定操作
（4）无功自动补偿功能
（5）备投投入条件测试
（6）进线备投（明备用）及自适应
（7）母联备投（暗备用）及自适应
（8）无功补偿装置认知
（9）无功自动补偿
6.工厂供电的监控实训
（1）SCADA监控
（2）四遥（遥信、遥控、遥测、遥调）实验
（3）故障录波
（4）事件记录查询

---
