一、工业 4.0 与实验装置的智能化关联
工业4.0以“智能工厂、智能生产、智能物流”为核心，通过物联网、大数据、人工智能等技术，实现工业生产全流程的数字化与智能化升级。在过程装备与控制工程、热能与动力工程等相关专业的教学中，实验装置作为连接理论知识与工业实践的桥梁，其智能化水平直接影响学生对现代工业技术的认知与实践能力培养。

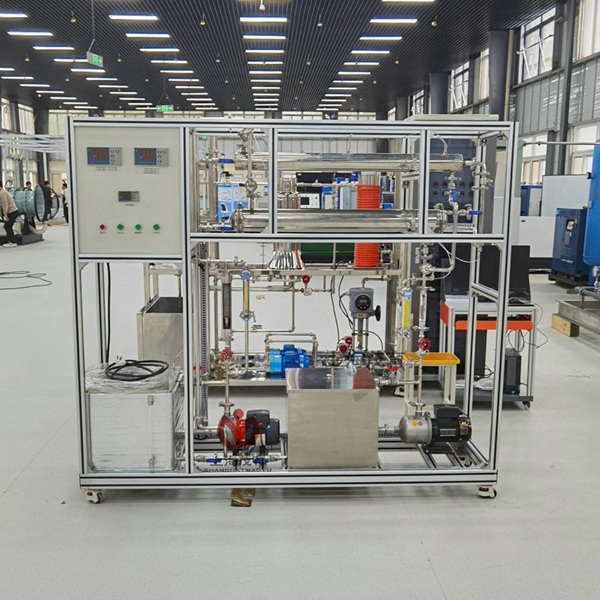

MYH-53A管壳式冷凝器换热实验装置虽已具备基础的自动化测控功能，如采用Pt100铂电阻实现温度精准检测（显示分度0.1℃）、通过宇电系列温度控制仪与固体调压模块协同控制加热水箱温度、冷水箱借助浮球阀实现水位自动控制等，但其在数据交互、远程控制、智能分析等方面仍有拓展空间。从工业4.0视角审视，该装置既是传统换热实验教学的优质载体，也是向智能化实验装置升级的理想原型，能够通过逐步融入工业4.0技术，为学生搭建贴近现代工业场景的实践平台，助力培养符合智能制造需求的复合型人才。
二、教学应用价值
在工业4.0背景下，实践教学不仅需让学生掌握核心实验技能，更要培养其工程化思维与智能化认知。管壳式冷凝器换热实验装置凭借其结构设计的合理性、功能配置的专业性，在教学应用中展现出多维度价值。
（一）夯实核心实验技能，衔接理论与实践
该装置的核心功能围绕“套管对流传热系数测定”与“管壳式冷凝器换热系数K₀测定”展开，完美契合传热学课程的核心教学目标。实验过程中，学生需结合装置的设计参数（如液体流量0.16-1.6m³/h、雷诺准数10⁴—5×10⁴、对流传热系数αi 500-1500 W/m²・℃），通过调节冷热水流量、监测进出口温度，运用线性回归法确定关联式常数，将课堂上的牛顿冷却定律、热平衡原理等理论知识转化为实际操作。
例如，在测定管壳式冷凝器换热系数K₀时，学生需利用装置配备的转子流量计（0.16-1.6m³/h量程）精准控制冷热水流量，通过宇电AI704M多路数字温度显示仪读取实时温度数据，再结合换热管参数（Ф12×1.5mm、13根、长1000mm）计算换热面积，最终完成 K₀的推导与验证。这一过程不仅强化了学生对传热系数计算逻辑的理解，更让其熟悉了工业中常用的流量、温度测量仪器的操作规范，实现理论知识与工业实践的深度衔接。
（二）培养工程化思维，贴近工业实际场景
装置在结构与功能设计上充分融入工程化理念，为学生搭建了“微型工业现场”。从整体结构来看，装置采用自行式框架结构（外形尺寸1900×550×1800mm），配备移动脚轮与禁锢脚，符合工业设备的安装与检修逻辑；管路采用304卫生级不锈钢材质，搭配不锈钢快装连接与工程化标识（设备位号、管路流向箭头、安全警示标识），与工业现场的管路布局、标识规范高度一致，帮助学生提前适应工业环境中的设备认知与操作习惯。
在流程设计上，装置的双水泵主副回路、新鲜水补充与废热水循环系统、逆流/并流换热流程切换功能，完全模拟了工业管壳式冷凝器的实际运行场景。例如，工业生产中常通过调整流体流向（逆流/并流）优化换热效率，学生在实验中可通过切换阀门实现这一操作，直观观察不同流程下温度变化与换热效果的差异，理解工业生产中“流程优化”的核心逻辑。此外，装置的360度可观察设计与全不锈钢材质（除特殊部件外），既便于教师演示与学生观察，也让学生了解工业设备对材质耐腐蚀性、结构稳定性的严苛要求，逐步建立工程化思维。
（三）奠定智能化认知基础，适配工业4.0人才需求
尽管MYH-53A装置尚未实现完全智能化，但其基础自动化测控系统已为学生搭建了智能化认知的“入门台阶”。装置采用的“Pt100铂电阻+数字温度仪表”温度监测系统、“温度控制仪+固体调压模块”的加热控制逻辑，本质上是工业4.0中“感知层”与“控制层”的简化模型。学生在操作过程中，能够初步理解“传感器采集数据—控制器分析处理—执行器响应动作”的自动化闭环逻辑，为后续学习物联网、工业控制等工业4.0核心技术奠定基础。
例如，在控制加热水箱温度时，学生通过宇电AI518温度控制仪设定目标温度，Pt100铂电阻实时采集水箱温度并反馈至控制仪，控制仪根据温差自动调节固体调压模块的输出功率，进而改变加热管的加热强度，最终实现温度稳定。这一过程让学生直观感受自动化控制的原理，理解工业生产中“精准控制”的重要性，逐步建立对智能化生产的认知。
三、工业4.0背景下实验装置的智能化发展趋势
随着工业4.0技术在过程工业中的深度应用，管壳式冷凝器实验装置需从“基础自动化”向“深度智能化”升级，以更好地契合现代工业人才培养需求。结合MYH-53A装置的现有基础，其智能化发展可聚焦以下方向：
（一）数据交互智能化：构建“物联网+实验数据”平台
当前MYH-53A装置的实验数据（温度、流量）主要通过就地仪表显示，数据记录依赖人工读取与手动录入，存在效率低、误差大、数据难以追溯等问题。未来可引入物联网技术，对装置的传感器与仪表进行智能化改造：
1.数据采集智能化：将现有转子流量计升级为智能电磁流量计，Pt100铂电阻接入物联网数据采集模块，实现流量、温度数据的实时自动采集，采样频率可设定为1-5秒/次，确保数据的连续性与准确性。
2.数据传输网络化：通过Wi-Fi或工业以太网，将采集到的实验数据实时上传至云端或本地服务器，学生可通过电脑、平板等终端访问数据平台，查看实时数据与历史曲线，摆脱“就地操作”的限制。
3.数据管理数字化：搭建实验数据管理系统，自动存储每个实验小组的操作参数、数据曲线、实验报告，支持数据检索、对比分析与导出，方便教师批改实验报告与学生复盘实验过程。例如，学生可在系统中对比不同冷却水流速下的传热系数变化曲线，快速发现实验规律；教师可通过系统查看学生的操作步骤与数据记录，及时纠正不规范操作。
（二）控制方式智能化：实现“远程控制+自适应调节”
工业4.0的核心是“智能控制”，实验装置的控制方式需从“手动调节”向“远程智能控制”升级，同时融入自适应调节算法，模拟工业生产中的智能控制逻辑：
1.远程控制功能升级：在现有自动化控制基础上，开发远程控制界面（Web端或APP端），学生可通过终端远程设定冷热水流量、加热水箱温度等参数，控制阀门开关与水泵启停。例如，学生在实验室外可通过APP调整冷水泵的频率，改变冷却水流速，实时观察远程传输的温度变化数据，实现“无人值守”的实验操作，培养远程运维能力。
2.自适应调节算法集成：引入PID（比例-积分-微分）控制算法，替代现有简单的温度控制逻辑。例如，在控制加热水箱温度时，PID控制器可根据Pt100铂电阻反馈的温度偏差，自动优化固体调压模块的输出，快速响应温度波动，使水箱温度稳定在目标值±0.1℃范围内，模拟工业生产中高精度温度控制的场景。此外，可集成流量-温度联动控制算法，当冷流体流量发生变化时，系统自动调节热流体温度或流量，维持换热过程的稳定，让学生理解工业生产中“多变量协同控制”的原理。
（三）实验分析智能化：融入“大数据+人工智能”技术
工业4.0强调“数据驱动决策”，实验装置的智能化升级需结合大数据与人工智能技术，提升实验分析的深度与效率，培养学生的数据分析能力：
1.实验规律智能挖掘：基于大量历史实验数据（如不同流量、温度下的传热系数数据），利用大数据分析技术构建传热系数预测模型。学生可在实验前输入预期的操作参数，模型通过机器学习算法预测实验结果，帮助学生提前规划实验方案；实验后，系统自动对比实际结果与预测值，分析偏差原因，如流量测量误差、热损失等，深化学生对实验误差的理解。
2.故障诊断与预警智能化：在装置中集成故障诊断算法，通过分析实时数据（如流量突然下降、温度异常波动）判断设备状态，如管路堵塞、水泵故障、传感器异常等，并及时发出预警信号（声光报警或终端推送）。例如，当冷水泵流量突然降至设定阈值以下时，系统自动判断可能为管路堵塞，提示学生检查阀门与管路，培养学生的设备故障排查能力，模拟工业现场的智能运维场景。
3.虚拟仿真与虚实结合：结合虚拟现实（VR）技术，构建管壳式冷凝器的虚拟实验模型。学生可通过VR设备观察冷凝器内部的流体流动与传热过程，直观理解“边界层”“对数平均温度差”等抽象概念；同时，可实现“虚拟操作+实物验证”的虚实结合实验模式，学生先在虚拟模型中模拟实验操作，熟悉流程后再进行实物实验，降低操作风险，提高实验效率。
（四）功能拓展多元化：适配跨学科人才培养需求
工业4.0强调多学科融合，管壳式冷凝器实验装置可在智能化升级中拓展功能，融入节能优化、绿色生产等理念，适配跨学科人才培养：
1.节能优化实验模块：增加能耗监测功能，实时采集水泵、加热管的功率消耗数据，结合换热量计算换热效率与能耗比。学生可通过实验探究不同操作参数（如冷却水流速、热流体温度）对能耗的影响，寻找“高效低耗”的最优操作点，培养绿色生产与节能优化意识。
2.多工况模拟实验模块：升级装置的流程切换功能，模拟工业中不同工况下的换热场景，如变负荷运行（热流体流量波动）、污垢积累（通过添加模拟污垢的介质改变传热阻力）等。学生可通过实验研究不同工况对冷凝器性能的影响，提出应对策略，如定期清洗、优化操作参数等，培养解决复杂工业问题的能力。
3.跨学科协同实验平台：将装置接入学校的工业4.0综合实验平台，与其他实验装置（如智能泵组、智能储罐）联动，构建“过程工业智能生产”的微型系统。学生可参与跨专业实验项目，如“智能换热系统与智能物流的协同控制”，培养团队协作与跨学科思维，适配工业4.0对复合型人才的需求。
四、结语
在工业4.0背景下，管壳式冷凝器实验装置的教学应用与智能化升级，既是适应现代工业技术发展的必然要求，也是提升过程装备与控制工程等专业教学质量的关键举措。MYH-53A管壳式冷凝器换热实验装置凭借其扎实的工程化基础与自动化功能，为智能化升级提供了良好的原型；未来通过融入物联网、大数据、人工智能等技术，可实现从“基础实验教学”向“智能化实践培养”的跨越，让学生在实验过程中不仅掌握传热学核心技能，更能深入理解工业4.0的技术逻辑与应用场景，成长为符合智能制造需求的高素质工程技术人才。
同时，实验装置的智能化升级也需兼顾教学的循序渐进性，避免过度复杂的技术设计导致学生“难操作、难理解”。应在保留核心实验功能的基础上，分阶段、分模块引入智能化技术，让学生从“理解自动化”到“掌握智能化”，逐步提升对工业4.0技术的应用能力，为未来投身过程工业的智能化升级奠定坚实基础。
