一、概述：

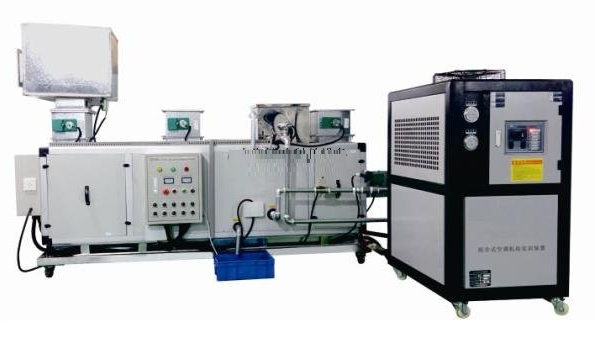

MYKT-32 AHU组合式空调机组实训设备集制冷系统、空气处理、过程控制、工程组态技术于一体。其本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能的箱体组合式机组。它是一款适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（中级、高级）》、《中央空调系统操作员》等课程。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修等方面的技能应用型人才。
二、特点：
1、直观性强：
采用分段组装的框板式结构，可根据需要选取不同的功能段来组合，完成满足不同功能需求的组合式空调机组，十分灵活方便，设备整体结构紧凑，占地面积最小，同时系统直接展现出来，器件贴有名称标识，学生可直观认识各种现场元器件及了解整个工作流程。
2、组合设计：由混合段、过滤段、表冷段、加热段、加湿段、消声段、风机段等功能段独立制造，再依据不同的使用要求加以组合。
3、安全保护：设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
4、系统完整：系统与实际应用的组合式空调机组结构，保护、显示功能一致。
三、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、系统容量：＜5kW
四、系统配置
组合式空调机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能的箱体组合式机组，比如二次回风系统中组装式空调机组的处理过程：新风通过过滤器过滤滤去尘埃和杂物，经一次加热后进入表冷室进行湿热处理，降温除湿后接着与二次回风进行混合。混合后的空气经二次加热器加热到规定的送风状态点，由送风机经消声器降噪，最后送入室内。由室内排出的空气经回风管道内设置的消声器降噪，由回风机将一部分空气排除出系统，其余部分作为回风加以利用。一次回风量和二次回风量由各自的回风阀开度来控制。实际工程中组合式空调机组的组成由各自的工艺的处理要求而定。
1、热泵空调机组：
压缩机、风冷冷凝器、水冷蒸发器、节流装置。
2、新回风混合段（进风段/出风段）：
该段用于室外新风和空调房间的回风，同时该段设有检查门，并可配置初效过滤器，成为新回风混合带初效过滤段。
3、风机段（送风机段、回风机段）：
主要用于输送空气，风机出口安装手动调节阀，风机采用低噪声高效率离心风机，风机和电动机安装在一个共用减震座上，出风口设有帆布软接管与箱体联接风机座架上均装有橡胶减震器或金属弹簧减振器。
4、表冷段：
采用4排铜管串铝片。。
5、加湿段：
采用蒸汽加湿器、高压喷雾加湿器或湿膜加湿器，超声波加湿器加湿段一般不单独设置，按空气处理过程要求可附加在加热段内。
6、电气控制：
电控柜、电源控制器、PLC可编程控制器(FX3U48)、模拟量采集器、交流接触器、开关按钮、工业组态软件。
五、实训项目
1.掌握组合式空调机组各段的结构与功能
2.组合式空调机组的组装与调试
3.组合式空调机组温度的控制与调整
4.组合式空调机组送风量的控制与调整
5.组合式空调加湿量的控制与调整
6.可编程控制器的编程、调试和应用
六、控制柜配置表

编号	名称	单位	数量
1	配电控制柜，网络式机柜	套	1	1800700700MM,采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方(面板：铁质面板，激光雕刻，彩色喷绘)
2	三相4P带漏电开关	只		32A
3	组合风柜	台	1	定制
4	450V电流表，30A电流表	个	1	6L2
5	开关电源:为控制系统提供电源	套	1	Q60.:提供+24V.+5V
6	中间继电器	套	8	24V
7	交流接触器	套	13	220V
8	7寸彩色触摸屏	只		昆仑动态
9	水泵	个	1
10	PT100传感器	只	6
11	PLC，FX3U-48M	台	1
12	数据采集系统温度采集模块，FX2N-4AD-PT	套	1

六、制冷压缩机仿真软件
1、制冷压缩机动态模型的建立是仿真和分析的前提。采用基于特征的、参数化的三维建模技术，具有交互建模和编辑复杂实体模型的能力，可以快速进行概念设计和结构细节设计。它为三维建模提供了多种不同的应用模块如实体建模、特征建模和自由曲面建模等，实现设计意图。
2、对于制冷压缩机的诸零件，曲轴是其中的主要零部件之一，建模相对复杂，下面以曲轴为例简述其参数化建模的过程：
(1)在草图环境中创建曲柄轮廓，拉伸形成曲柄宴体；
(2)用拉伸特征创建曲拐轴颈；
(3)用编辑、镜像命令复制曲柄和另一半曲拐轴颈：
(4)用拉伸、镜像命令创建左右两端轴承支座；
(5)用放样命令创建带轮支座；
(6)倒角等命令完成整个曲轴的建模。
3、类似步骤对压缩机的其他零部件进行建模，利用标准件库，可以快速准确地创建标准件、通用件。参数化设计零件可“大大提高模型的生成和修改速度，在产品的设计方面有较大的应用价值。
4、虚拟装配
虚拟装配的实现有助于产品零部件的分析、设计，解决零部件从设计到生产所出现的技术问题，从而缩短了产品开发周期，降低了生产成本，优化产品性能。
5、采用虚拟装配模式，提供了自下而上、自上而下或2种方法结合使用的装配方法。装配是简洁而又符合实际情况的，只要通过很少的步骤就可以将各种零件按要求装配在一起，进而还可以检查零件间关联情况，是否有干涉发生，甚至可以模拟机构的运动情况，验证整个产品设计的正确性。本文采用自上而下的设计方式，即将已经设计好的零部件的三维模型，这种做法符合一般的工程习惯，应用较多。
6、装配时，单击文件、从零件制作装配体，装配体会在插入零部件打开的同时打开，在图形区域中单击将零件添加到装配体。使第1个零部件同定。完成的装配体模型如下图所示
7、完成组装后，
按工具(T)→干涉检查(R)命令来检查后发现，大多数螺纹部位干涉，这是因为在建模时的螺纹孔和螺钉零件的螺距不准确，所以组装以后不会对位。这时需单击忽略按钮来排除。
8、基于Motion的仿真分析
可以模拟装配体的机械动作以及它们产生的作用力。它还可以确定各相关因素，如能量消耗、运动零件之间是否干涉以及抗压力。设计人员可根据任务书给定的相关条件和参数，模拟产品的不同运动状，态检验产品的运动性能投产品的设计计算结果正确性。了解其设计方案将在何时失效、零件将在何时断裂，以及它们是否存在安全隐患。
9、空压机属于标准的四连杆曲轴机械，零件繁多，装配体结构复杂。根据操作Motion的经验，如果装配体零件较多，就难以计算，甚至在计算过程中产生错误。因此，必须删除或压缩一些不会影响分析结果的零件，如螺栓、垫片、弹簧等，以求整个机构的简化。
10、PC，显示器32寸，主机内存：1T，内存4G（自备）
11、3D压缩机软件

序号	名称	数量	说明	配置
1	半封闭式活塞压缩机仿真软件	1套	随机3D仿真软件型号，只赠送选配产品中，使用的压缩机同款型号软件	1套
2	开启活塞压缩机仿真软件	1套		否
3	全封闭式活塞压缩机仿真软件	1套		否
4	旋涡式压缩机仿真软件	1套		否
5	螺杆式压缩机仿真软件	1套		否
6	旋转式压缩机仿真软件	1套		否
7	离心式压缩机仿真软件	1套		否

间跳闸。
6）过压保护：有效防止设备损坏，当电压达到时270V时，系统0.5秒内瞬间跳闸。
7）欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。
8）强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
9）故障查询：一键故障可查询历史故障源
10）故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
11）手自动功能：手动、自动自由切换
三、装置功能
1、主动型冷梁系统是一种集制冷、供热和通风功能为一体的空调系统，它能够提供良好的室内气候环境及单独区域的控制。一次风主要用来对消除室内湿负荷，同时也可以供热、供冷和保证新风；末端换热盘管用来进行室内热/冷负荷的处理。图1为主动型冷梁空调系统示意图。冷梁系统集高舒适度、低噪音、节能和低维护的优点于一体。主要包括标准主动型冷梁、多功能组合式冷梁、玄关吊顶式安装的水平诱导单元、地板式诱导单元等几种型式，以满足不同建筑美观及功能的需求。
2、从中央空气处理机组（AHU）送到主动型冷梁末端的空气被称之为一次风。一次风以恒定风量和相对较低的静压条件被送至冷梁末端。一次风通过末端单元内的一排喷嘴（可调节）送入混合腔体内，通过喷嘴的高速气流在混合腔内产生负压区域，从而诱导室内空气经过换热盘管后与一次风混合，然后经出风口送入房间内。
3、主动型冷梁系统：是一种集制冷、供热和通风功能为一体的空调系统，它能够提供良好的室内气候环境及单独区域的控制。一次风主要用来对消除室内湿负荷，同时也可以供热、供冷和保证新风；末端换热盘管用来进行室内热/冷负荷的处理。参数下
1）额定宽度：600mm;
2）额定长度：1200 MM
3）气流组织控制器：可选配左右导流片;
4）管制：2管式
5）制冷量：标定
5、实训台主要由铝型材实训桌、实训面板、钢木框架、顶部框架等组成。
可放置实训套件、工具和资料等；另外还设有四个带刹车的万向轮，便于移动和固定。
6、模拟风风机：模拟一次送风，为冷梁系系统提供风源
五、配置清单

序号	名称	数量	单位	说明
1	实训台	1	套
2	供水管道	1	台
3	排水管道	1	套
4	主动型冷梁系统	1	套	1）额定宽度：600mm; 2）额定长度：1200 MM 3）气流组织控制器：可选配左右导流片; 4）管制：2管式 5）制冷量：标定
5	PP水箱	1	套	0.3M3
6	模拟风管	1	套	PVC
7	风机	1	套
