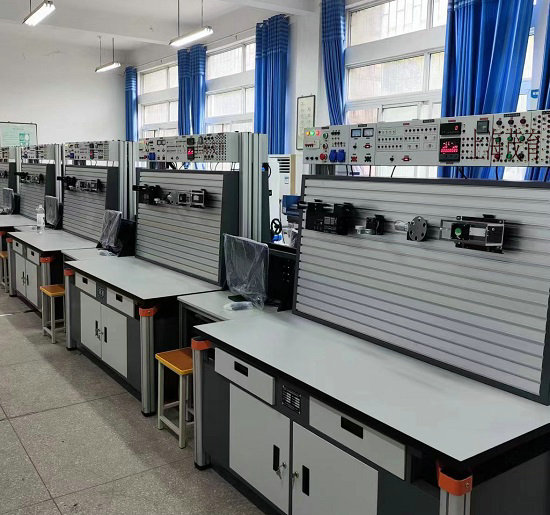

　河南工业职业技术学院工业传感器实训台交付使用
感谢关注茂育产品，上海茂育科教设备有限公司及其代理商与河南工业职业技术学院所采购的工业传感器检测实训室设备已安装完毕，交付使用，感谢老师及领导们的支持并表示感谢！

MY-327工业传感器检测及控制实训台

一、概述：
本产品由单面型材实训台架、交流电源模块、直流电源模块、数据采集卡模块、按钮指示灯模块、继电器模块、位置控制单元、角度控制单元、温度控制单元、传感器实训组套等组成。本产品具有开放性、工业性、综合性、便捷性等特点；能够在完成常规的传感器配线、调试、信号采集实训的基础上，进一步进行执行部分与检测部分的组合应用实训及检测技术课程设计。
传感器实训组套覆盖了常用的标准工业传感检测元件，通过铝型材快速连接器与各实训单元组合，从而搭建各种检测方案。为了进一步充分体现传感检测元件在工业环境中的典型应用，实训单元包含了位置控制单元、角度控制单元、温度控制单元。
二、实训台特点
1、开放性：安全面板插座的应用开放了产品的电气元件接口；铝型材快速连接器的应用开放了各组件的拆装和检测方案的自由搭建；从而使得学生可以真正实现动手实操。
2、综合性：产品涵盖了机械装调、电机驱动、传感检测、编程控制、低压配电、识图配线等知识点，有效提高了学生的实训兴趣与实训效果。
3、工业性：产品所配的电气元件、检测元件等均采用实际工业用器件，非标件的加工符合工业标准，缩短了与工业级设备的差距。
4、便捷性：整机采用一体化设计模式，配置了刹车脚轮、铝型材屏、导线挂架、支撑底板等；同时面板插座与铝型材板快速连接器的使用使得实训能够更加安全便捷的进行。
三、整机参数
1、整机尺寸：1620*790*1800mm
2、整机容量：≤1.0KVA；
3、适用电源：380VAC±10%（50Hz）
四、产品组成：
本产品主要由单面型材实训台架、交流电源模块、直流电源模块、数据采集卡模块、按钮指示灯模块、继电器模块、位置控制单元、角度控制单元、温度控制单元、传感器实训组套等组成。
1、单面型材实训台架
尺寸：1620×790×1800mm；单面型铝型材屏；铝型材框架；刹车脚轮；导线挂架；配文件柜。
2、交流电源模块
为实训模块提供交流电源；三相四线380VAC电源经剩余电流动作断路器给装置供电；指示灯监控电网电压，设有保险丝保护；设有手动自动选择按钮，可手动控制液压泵启停，提供三相五线电源通过安全插座引出各一组。
3、直流电源模块
为实训模块提供直流DC24V电源；设有电流电压表进行电源显示；带保险和供电开关，将DC24V电源通过安全插座引出各多组。
4、数据采集卡模块
可实现设备中各传感器参数采集与相关执行器件的控制实训功能。
5、按钮指示灯模块
红、绿色按钮、指示灯、蜂鸣器，所有接线点通过面板插座引出。可用于搭建控制回路启停功能。
6、继电器模块
由继电器、指示灯组成，所有接线点引出。可用于控制执行元件功能。
7、位置控制单元
位置控制单元由步进滑台、铝型材快速连接器组成；所有控制接线点引出。
8、角度控制单元
角度控制单元由永磁直流减速电机、码盘机构组成；所有控制接线点引出。
9、温度控制单元
温度控制单元由亚克力罩、加热器、排风扇组成；所有控制接线点引出。
10、传感器实训组套
各传感器组件均由传感器、铝型材快速连接器组成；所有接线点通过面板插座引出。
五、实训内容：
1、应变片荷重传感器接线及信号采集训练；
2、直线位移传感器接线及信号采集训练；
3、电感式传感器(PNP) 接线及信号采集训练；
4、电感式传感器(NPN) 接线及信号采集训练；
5、安全光幕（PNP）接线及信号采集训练；
6、光电反射（NPN）接线及信号采集训练；
7、光电反射（PNP）接线及信号采集训练；
8、电容传感器（PNP）接线及信号采集训练；
9、电容传感器（NPN）接线及信号采集训练；
10、凹槽型光电传感器接线及信号采集训练；
11、光电对射传感器接线及信号采集训练；
12、色标式传感器接线及信号采集训练；
13、光纤传感器接线及信号采集训练；
14、超声波传感器（模拟型）接线及信号采集训练；
15、增量编码器接线及信号采集训练；
16、绝对编码器接线及信号采集训练；
17、涡轮流量计接线及信号采集训练；
18、压力传感器接线及信号采集训练；
19、浮球液位开关接线及信号采集训练；
20、热电阻传感器接线及信号采集训练；
21、热电偶传感器接线及信号采集训练；
22、投入式液位传感器接线及信号采集训练。
23、辅助性实训内容：LabVIEW编程软件实训；虚拟仪器技术实训；
24、传感器调试控制技术：信号放大与变送、信号采集、工程量值计算、应用与控制；
25、传感器配线技术：传感器接线图识图与施工；两线制、三线制、NPN、PNP；
26、传感器信号采集技术：开关量、模拟量、脉冲信号；
27、控制技术：仪表控制、调试、排故；仪表维修和保养技术实训；
27、配套电路技术：指示灯、供电电源等安装调试与应用；
29、电气/电子技术：电器连接、电路故障诊断及排除。
