电工技术基础实训室配置方案

---

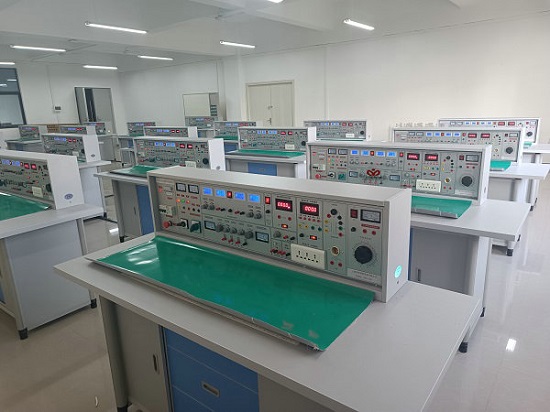

　电工技术基础实训室
1、范围：本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。
要求
2、实训教学场所
2.1　使用面积： 实训基地应根据师生的健康、安全和设备配置要求，确定其使用面积，并符合国家相关规定。
2.2  采光：实训室的采光应按照GB/T 50033的有关规定。
2.3  照明： 实训室的照明要求符合GB 50034的有关规定。
2.4  通风： 应符合GBJ 16的有关要求。
2.5  电气安装：应符合GB 16895的有关规定。
2.6  消防： 应符合GBJ 16的有关规定。
2.7  安全标志：应符合GB 2893、GB 2894的有关要求。
2.8  安全与卫生： 应符合GBZ 1的有关要求。
3.仪器设备：
3.1　实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。
3.2　各实训室仪器设备的配置数量，应能满足50人同时进行实训。
3.3　所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。
3.4　各种仪器设备的安装使用应符合国家或行业标准。

实训教学场所	实训项目 （模块）	实训教学目标	仪　器　设　备
			序号	名称	规格、主要参数或要求	单位	数量	执行标准代号	备注
电　工　技　术　基　础　实　训　室	1.直流的电路的测量   2.交流电路的测量   3.三相交流电路电的测量	1.学会简单直流电路连接; 2.学会用万用表测量电阻、 电流和电压; 3.学会电压表、电流表的使用，了解电压表、电流表扩大测量范围的方法; 4.学会直流单臂电桥的使用方法 5.认识纯电阻、电感、电容及RC、RL、RLC串并联电路的结构; 6.用示波器测量交流电路的参数; 7.学会三相交流电路Y/△的连接; 8.学会三相交流电路的相电压、相电流、线电压、线电流电流; 9.学会单、三相电路电能的测量; 10.学会三相功率的测量11.了解电路故障的检测方法。	1	通用电工实验台	具备直流电路、单相交流电路和三相交流电路基本实验功能； 电源：三相四线制，380/220 V，10A,工频； 可调交直流电源：0～240V，2A； 绝缘电阻：≥5MΩ； 漏电保护：≤30mA。	套	25
			2	万用表	MF47。	只	25
			3	电压表	0～400V。	只	25
			4	电流表	500mA,1A,5A。	只	25
			5	滑线变阻器	200Ω,2A。	个	25
			6	直流单臂电桥	QJ23.	只	25
			7	示波器	20MHz，双踪。	台	25
			8	低功率因数功率表	Ｄ64。	只	25
			9	单相电度表	220V ,2400r/kWh, 2.5(5)A。	只	25
			10	三相电度表	380V,6A。	只	25
			11	稳压电源	双路输出,0～30V,0～2A。	台	25
