　一、引言

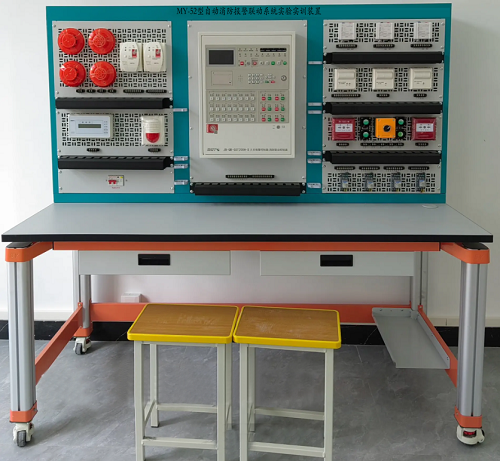

在智能楼宇消防系统的教学、培训与实操演练中，MY-51消防报警联动实训装置扮演着至关重要的角色，作为自动消防报警联动系统实验实训装置，能够精准模拟火灾场景下各设备的工作状态，支持从设备安装接线到联动编程、故障排查等全流程实训操作。其核心价值不仅在于帮助使用者熟悉消防系统的组成与运行逻辑，更在于通过故障模拟与诊断排查训练，提升应对实际消防故障的能力，保障后续在真实楼宇消防系统运维中的安全性与可靠性。
MY-51消防报警联动实训装置以消防系统中烟感探测器、温感探测器等探测设备的参数变化为触发点，实现火灾报警与联动控制，同时配备消防报警联动监控计算机中心，可完成平面图导入、报警点设置等功能，主要由计算机、编程软件、监控软件、网络适配器等组成。深入掌握该装置的常见故障类型及诊断排查流程，是确保实训效果、培养专业消防技术人才的关键环节。

二、核心构成与技术基础
在开展故障模拟与诊断排查前，需先明确装置的核心构成与技术参数，这是后续故障分析的重要依据。
（一）核心技术参数
1.工作电源：采用 AC 220V±10% 50Hz 交流电源，电源稳定性直接影响各设备的正常供电，若电源电压波动超出范围，易导致设备死机、报警异常等问题。
2.工作环境：环境温度需控制在 - 20℃～+45℃，相对湿度＜85%。过高的温度或湿度会影响探测器、控制器等设备的灵敏度与使用寿命，可能引发误报警或设备故障。
3.外形尺寸：装置整体尺寸为 1600mm×700mm×1500mm，在安装与实训过程中，需确保装置放置空间充足，避免因空间狭窄导致接线混乱或设备碰撞损坏。
（二）关键组成部分及功能
1.火灾报警控制器 (联动型)：作为装置的核心控制单元，采用 192×64 点阵液晶显示，可同屏显示 4 行 12 列汉字信息，支持 256 条事件记录查询，具备 2 个总线回路（可连接 254 个现场器件）和 1 个 RS485 通讯口（用于连接火灾显示盘、设备操作盘等）。其主要功能包括现场编辑总线设备信息、联动公式编程、接收并处理各探测器与模块的信号，若控制器出现故障，将直接导致整个系统瘫痪。
2.探测设备：包含可燃气体探测器、智能光电感烟探测器和差定温火灾探测器三种，分别用于检测可燃气体泄漏、烟雾浓度及环境温度变化，是火灾早期预警的关键设备。探测器的灵敏度与接线稳定性直接影响报警的及时性与准确性。
3.联动控制设备：涵盖输入模块、控制模块、声光报警器、警铃、手动报警按钮、消防栓按钮等。输入模块用于检测压力开关等信号，控制模块用于控制排烟阀、送风阀、卷帘门等设备；手动报警按钮与消防栓按钮为人工触发报警设备，按下后可向控制器发送火警信号；声光报警器与警铃则在接到控制信号后发出声光警报，提醒现场人员疏散。
4.火灾显示盘：采用 GK621 型号，通过 RS485 通讯总线与火灾报警控制器联网，以 192×64 点阵液晶实时显示本楼层消防事件信息，是楼层消防状态可视化的重要设备，若通讯故障会导致楼层人员无法及时获取火警信息。
5.辅助设备：包括电源控制屏（提供单相 220V 50Hz 交流电源，带有过流保护）、楼宇实训桌（用于安装设备与存放工具）、电子编码器（完成现场设备编码、类型与灵敏度更改）等，辅助设备的故障虽不直接导致报警联动失效，但会影响实训操作的正常开展。
三、常见故障模拟场景
常见故障可分为电源故障、通讯故障、探测器故障、联动设备故障及控制器程序故障五大类，具体故障模拟场景如下：
（一）电源故障
1.故障现象：电源控制屏指示灯不亮，火灾报警控制器无法开机，所有联动设备无供电反应；或控制器开机后频繁重启，显示屏出现 “电源电压异常” 提示。
2.模拟方式：
故意断开电源控制屏与市电的连接，模拟市电中断故障；
调整电源控制屏的电压调节旋钮，使输出电压低于 AC198V（220V-10%）或高于 AC242V（220V+10%），模拟电源电压波动故障；
拔掉控制器与电源控制屏的连接线，或在连接线中串联劣质导线（存在接触不良问题），模拟设备供电线路接触不良故障。
（二）通讯故障
1.故障现象：火灾显示盘无显示或显示 “通讯中断”，控制器显示屏提示 “火灾显示盘离线”“输入模块通讯故障”“控制模块通讯故障” 等；控制器无法接收探测器或手动报警按钮的信号，联动设备无法响应控制器指令。
2.模拟方式：
断开火灾显示盘与控制器之间的 RS485 通讯线，或更换破损、老化的通讯线，模拟通讯线路中断故障；
松动探测器、输入模块、控制模块与总线回路的接线端子，模拟设备与总线通讯接触不良故障；
在通讯总线中接入干扰设备（如高频信号发生器），模拟通讯信号干扰故障。
（三）探测器故障
1.故障现象：控制器显示屏频繁提示 “探测器误报警”（无火灾场景时探测器发出火警信号）、“探测器故障”（探测器无响应或信号异常）；或在模拟火灾场景（如点燃烟雾发生器、升高环境温度）时，探测器无报警信号输出。
2.模拟方式：
用灰尘覆盖智能光电感烟探测器的探测窗口，模拟探测器积尘导致的误报警；
将差定温火灾探测器置于温度低于 - 20℃或高于 45℃的环境中，模拟极端温度导致的探测器故障；
断开探测器与总线回路的接线，或损坏探测器内部的信号处理芯片，模拟探测器线路中断或硬件故障；
调整电子编码器，将探测器的灵敏度设置为 “过高” 或 “过低”，分别模拟误报警与报警延迟故障。
（四）联动设备故障
1.故障现象：手动报警按钮按下后，控制器无火警信号接收，或按钮火警示灯不亮；消防栓按钮按下后，控制器报警但无法输出外控空接点，消防泵无法启动，或启泵后启泵指示灯不亮；声光报警器、警铃在接到控制器指令后无声音或灯光输出；控制模块无法控制排烟阀、送风阀等设备启停。
2.模拟方式：
损坏手动报警按钮的有机玻璃片下的触发开关，或断开按钮与控制器的连接线，模拟手动报警按钮硬件故障或线路中断；
断开消防栓按钮与消防泵的启泵控制线，或损坏按钮内部的输出触点，模拟消防栓按钮无法输出外控信号故障；
拔掉声光报警器、警铃的电源连接线或损坏其内部的喇叭、灯泡，模拟联动报警设备硬件故障；
松动控制模块与排烟阀、送风阀的连接线，或修改控制模块的地址编码（与控制器编程地址不一致），模拟控制模块线路接触不良或地址不匹配故障。
（五）控制器程序故障
1.故障现象：控制器无法编辑联动公式，或编辑的联动公式无法触发联动设备动作；控制器事件记录无法查询，或记录信息错乱；控制器无法识别已编码的设备，显示 “未知设备”。
2.模拟方式：
在联动公式编程时，故意输入错误的设备地址（如将 “排烟阀控制模块地址 01” 写成 “02”），或遗漏联动条件（如仅设置 “烟感报警” 触发条件，未设置 “温感报警” 双重条件），模拟联动公式错误；
多次强制重启控制器，或在控制器程序更新过程中中断电源，模拟控制器程序丢失或损坏；
用电子编码器修改设备地址后，未在控制器中更新设备信息，模拟控制器设备信息与实际设备不匹配故障。
四、故障诊断排查流程
针对上述不同类型的故障，需遵循 “先宏观后微观、先电源后设备、先线路后程序” 的原则，逐步开展诊断排查，具体流程如下：
（一）电源故障诊断排查流程
1.初步检查：观察电源控制屏指示灯是否亮起，若不亮，首先检查市电供电是否正常（可通过插入其他电器验证），排除市电中断故障；若市电正常，检查电源控制屏的电源开关是否打开，保险丝是否熔断。
2.电压检测：使用万用表测量电源控制屏的输出电压，若电压低于 198V 或高于 242V，调整电压调节旋钮至正常范围；若电压无法调节，检查电源控制屏内部的变压器、整流电路是否损坏，更换故障部件。
3.设备供电检查：测量火灾报警控制器、探测器、联动设备的输入端电压，若无电压，检查设备与电源控制屏的连接线是否松动、断裂，更换破损导线或重新紧固接线端子；若有电压但设备仍无法正常工作，判断为设备内部电源模块故障，需更换设备。
（二）通讯故障诊断排查流程
1.通讯线路检查：断开控制器与火灾显示盘、探测器、模块的通讯线，使用万用表测量通讯线的通断性，若不通，查找线路断点（如接线端子松动、导线破损），重新接线或更换导线；若通断正常，测量通讯线的绝缘电阻（应大于 0.5MΩ），排除线路短路故障。
2.通讯设备检查：检查 RS485 通讯口的接口是否松动、氧化，用酒精擦拭接口后重新连接；若单个设备（如某一探测器）通讯故障，使用电子编码器读取设备地址，确认与控制器编程地址一致，若不一致，重新编码；若地址一致，更换该设备后测试，排除设备硬件故障。
3.信号干扰排查：关闭实训环境中的高频设备（如手机、信号发生器），观察控制器通讯状态是否恢复；若仍有干扰，检查通讯线是否与电源线平行敷设（易产生电磁干扰），调整通讯线敷设路径，与电源线保持至少 30cm 距离。
（三）探测器故障诊断排查流程
1.外观与环境检查：观察探测器是否有积尘、破损，若有积尘，用压缩空气清洁探测窗口；若探测器处于极端温度环境，将其移至正常工作温度范围（-20℃～45℃），静置 30 分钟后测试。
2.线路与编码检查：断开探测器接线，测量探测器输入端的总线电压（正常应为 DC24V 左右），若无电压，排查总线回路故障；若有电压，使用电子编码器读取探测器的灵敏度与地址编码，确认灵敏度设置合理（符合实训要求）、地址与控制器一致，若不一致，重新调整或编码。
3.功能测试：对智能光电感烟探测器，使用烟雾测试器模拟烟雾场景，观察探测器是否输出报警信号；对差定温火灾探测器，使用温度测试仪逐步升高环境温度，观察探测器在设定温度（如定温 57℃、差温 10℃/min）时是否报警；若仍无报警，更换探测器内部的传感器或整个探测器。
（四）联动设备故障诊断排查流程
1.手动报警按钮与消防栓按钮排查：按下按钮，观察按钮指示灯是否亮起，若不亮，检查按钮电源是否正常、内部触发开关是否损坏，更换开关或按钮；若指示灯亮但控制器无信号，测量按钮与控制器的信号线电压（正常应为 DC24V），排查线路中断，重新接线；对消防栓按钮，按下后测量外控空接点是否有输出（用万用表通断档测试），若无输出，更换按钮内部触点。
2.声光报警器与警铃排查：在控制器上发送 “启动声光报警” 指令，测量报警器、警铃的电源输入端电压（正常应为 AC220V 或 DC24V，根据设备型号确定），若无电压，排查控制模块与设备的连接线；若有电压但无声光输出，拆解设备检查喇叭、灯泡是否损坏，更换损坏部件。
3.控制模块与被控设备排查：在控制器上查询控制模块的状态，若显示 “故障”，检查模块接线与地址编码；若状态正常，发送启停指令，测量模块输出端电压，若无输出，更换模块；若有输出，检查被控设备（如排烟阀）的电源与机械结构，排除设备自身故障（如阀门卡滞）。
（五）控制器程序故障诊断排查流程
1.联动公式检查：进入控制器的联动公式编辑界面，逐一核对公式中的设备地址、联动条件、动作指令，若发现错误，重新编辑并保存；编辑完成后，模拟触发条件（如触发对应探测器报警），观察联动设备是否动作，若不动作，检查公式逻辑（如是否设置 “延时动作”“手动允许” 等参数）。
2.事件记录与设备识别排查：若事件记录无法查询，检查控制器的存储模块是否正常（可通过厂家提供的检测软件诊断），若存储模块故障，更换模块并恢复备份程序；若控制器无法识别设备，使用电子编码器重新读取设备地址与类型，在控制器中执行 “设备注册” 操作，更新设备信息库。
3.程序恢复与更新：若控制器程序丢失或损坏，通过 U 盘导入厂家提供的原始程序或备份程序，按照操作手册完成程序更新；更新过程中确保电源稳定，避免中断；程序恢复后，重新进行设备编码、联动编程等操作，测试控制器各项功能是否正常。
五、结语
消防报警联动实训装置的故障模拟与诊断排查，是连接消防系统理论知识与实际操作的关键桥梁。通过精准模拟电源、通讯、探测器、联动设备及控制器程序五大类常见故障，遵循科学的诊断排查流程，不仅能够帮助使用者深入理解装置的工作原理与各设备间的联动关系，更能培养其快速定位故障、高效解决问题的能力。
在实际实训过程中，需结合装置的技术参数与核心构成，严格遵循安全操作规程，同时做好日常维护工作，确保装置长期稳定运行。只有通过反复的故障模拟与排查训练，才能在未来的智能楼宇消防系统运维工作中，从容应对各类突发故障，保障消防系统的可靠性与安全性，为楼宇内人员的生命财产安全筑起坚实防线。
