作者：管理员发布时间：2025-08-29 14:03:43

一、概述：

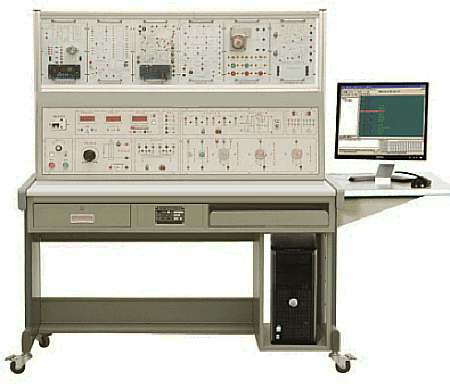

MYKT-10制冷电子基础技能实训装置可以用于对初级制冷设备维修工、中级制冷设备维修工、高级制冷设备维修工考核及电气控制线路、实用电子线路进行实际操作，从而使学生的操作技能得到提高。
二、技术参数：
1、输入电源：单相三线 AC220V±10% 50Hz
2、工作环境：温度-10℃～-40℃ 相对湿度≤85%（25℃）
3、设备容量： ≤1.5KVA
4、外形尺寸（大约）1600mm×700mm×1300mm
5、环保等级材料选用符合国家相关环保标
6、控制屏采用铁质双层亚光密纹喷塑结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。配备了各类电源、仪器仪表。操作面板文字符号采用现代彩色蚀刻喷描技术处理，使面板标识清晰且经久耐用。实训桌为耐磨防水高密度板，结构坚固；设有两个大抽屉，用于放置工具及资料等，还设有四个万向轮，便于移动。
7、本装置采用模块化（挂箱组成）设计，操作方便、更换便捷，具有可扩展功能，设备设有漏电保护、过载保护、接地保护等，确保操作者的安全，实训连接线及插座采用防触电结构设计，使用安全、可靠、防触电。
三、基本功能及组成：

序号	名称	功能及组成	数量
1	仪表电源模块	直流电源：提供±12V、±5V两组电源，一路可调直流电源1.3～18V，每路均具有短路、过流保护和自动恢复功能。交流电源：提供两组8.5V和两组17.5V 交流电压表测量范围0～500V；直流电流表测量范围0～200V；	1套
2	元件单元实训箱	提供常用元件	1件
3	模拟电路基础实训单元箱	提供制冷电路中的复位电路；串、并联稳压电路	1件
4	电源电路单元箱	提供电源电路	1件
5	数字电路基础实训单元箱	提供555时基电路和R-S触发电路	1件
6	电子温控实训单元箱	提供电子温控电路图及线路板	1件
7	可控硅调速实训单元箱	提供可控硅调速电路图及线路板	1件
8	步进电机驱动实训单元箱	提供步进电机驱动电路图及线路板	1件
9	低温除霜电路实训单元箱	提供低温除霜电气电路图及线路板	1件
10	热泵空调电气实训单元箱	提供热泵空调电气电路图及线路板	1件

四、实训内容：

1、二极管的特性与应用单元实训
2、晶体管的特性与应用单元实训
3、串并联型稳压电路单元实训
4、稳压电路应用单元实训
5、电源电路单元实训
6、数字电路单元实训
7、555时基电路单元实训
8、RS触发电路单元实训
9、3min延时电路单元实训
10、二次自动复位电路单元实训
11、电冰箱电子温控电路单元实训
12、低温除霜电路单元实训
13、可控硅调速电路单元实训
14、步进电机驱动电路单元实训
15、热泵空调电气电路单元实训
16、电冰箱电子温控电路综合单元实训
17、热泵空调电气电路综合单元实训
