作者：管理员发布时间：2025-03-18 14:08:35

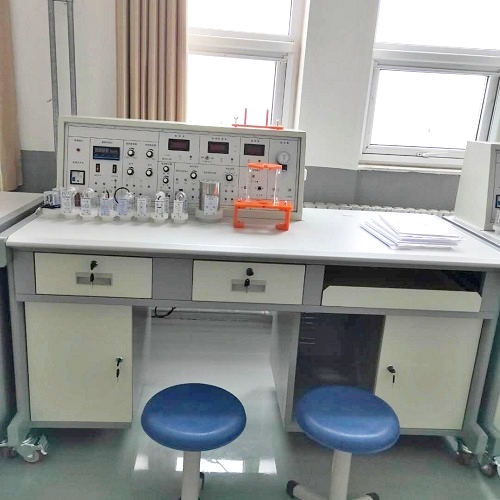

MY-317N传感器与检测技术实验装置(15种传感器)是一款专为各大、中专院校及职业培训机构设计的综合性实验平台，旨在满足自动检测技术、传感器原理与技术、非电量电测技术、工业自动化仪表与控制、机械量电测等相关课程的教学与实训需求。该设备不仅适用于高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》，还适用于非机电类专业的选修课程《工业自动化》模块的教学与实训。此外，它还适合技工学校机电类专业自动控制技术教学内容的实习，以及职业培训学校的安装、维修电工中级班至高级技师班的培训和实操。以下是对该装置的详细介绍。

一、技术参数与配置

本装置输入电源为AC220V±5%，50±1Hz，额定电流不超过5A，提供±5V和±15V的直流电源，稳压系数为±1%，电压纹波小于10mV，非线性误差和测量精度均不超过5%，功耗为100VA，输出电流为1A。设备的工作环境温度范围为-5℃至40℃，相对湿度小于85%（在25℃时）。实验台规格为1600×750×1100mm，结构紧凑，布局合理。

二、主要结构

实验装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成。实验桌规格为1500×700×780mm，设有两个特点柜，分别用于安放实验模板、计算机主机及键盘，中间抽屉用于存放传感器。实验桌面板采用防火板粘面的密度板制作，坚固耐用。

传感器外壳采用进口透明有机玻璃与硬聚氯乙烯材料制作，内部装置各种精密传感器，结构透明直观，便于学生观察和学习。传感器转换电路板采用模块式结构，印有转换原理图与接线口，便于学生快速连接和进行实验。每个模块对应一类传感器，实验接线方便，电源具有自动保护功能，确保实验安全。

三、主控台功能

主控台提供四组直流稳压电源，包括±5V、±15V以及±2V至±10V分五挡输出、2至24V可调，具有短路保护功能。低频信号发生器可输出1Hz至30Hz的连续可调信号，音频信号发生器可输出0.4KHz至10KHz的连续可调信号。差动放大器通频带为0至10KHz，可接成同相、反相、差动结构，增益为1至150倍。数字式电压表和频率/转速表分别用于测量电压和频率/转速，精度高，显示清晰。温度表用于测量温度，高精度温度控制PID调节仪具有人工智能调节和参数自整定功能。机械式压力表用于测量压力，手动气压源用于提供0至40Kpa的气压。

四、三源部分

加热源采用16V交流电源加热，温度控制范围为0至150℃。转动源由0至12V直流电源驱动，转速可调范围为0至2400转/分。振动源振动频率为1至30Hz（可调），共振频率约为13Hz。

五、数据采集卡及处理软件

数据采集卡具有12位AD转换、RS232、USB接口，分辨率高，采样周期短，采样速度可选择，支持单次采样和连续采样。处理软件界面友好，功能强大，可进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

六、传感器种类及技术指标

实验装置配备了多种传感器，包括电阻霍尔式传感器、电容式传感器、电感式传感器、光电式传感器、涡流式传感器、温度式传感器、压电式加速度传感器、光纤式传感器、压力传感器和超声波传感器等。每种传感器均具有较高的精度和量程，满足不同类型的实验需求。

七、传感器实验内容

实验装置提供了丰富的传感器实验内容，包括电阻式传感器的单臂电桥性能实验、半桥性能实验、全桥性能实验以及比较实验，电容式传感器的特性实验和振动实验，电感式传感器的特性实验和性能实验，光电式传感器的转速测量实验和旋转方向测量实验，霍尔传感器的接近式实验、转速测量实验和振动测量实验，涡流传感器的位移特性实验、振动实验和转速测量实验等。此外，还包括温度传感器及温度控制实验、磁电式传感器的特性实验和应用实验，压电加速度式传感器的特性实验，光纤传感器的位移特性实验、振动实验和转速测量实验等。

八、传感器配置清单

实验装置配备了完整的传感器和实验设备，包括实训台、实训桌、升降圆凳、各种传感器转换电路、传感器、位移台架、光纤位移台架、测微器、压力表、橡皮气囊、三通管、铁片、铜片、铝片、温度计、磁钢、超声波反射挡板、传感器实验指导书、实验连接导线、数据采集连接线以及数据采集处理软件等。

九、教学与实训应用

本实验装置不仅可用于课堂教学，还可用于实训操作。通过实验教学，学生可以深入了解传感器的原理、特性和应用，掌握传感器的基本测试方法和数据处理技术。通过实训操作，学生可以锻炼动手能力和实践技能，提高解决实际问题的能力。

在教学方面，教师可以利用实验装置进行理论讲解和实验演示，帮助学生理解抽象的理论知识。在实训方面，学生可以在教师的指导下进行实验操作，通过亲自动手进行实验，加深对传感器原理和应用的理解。

此外，实验装置还具有良好的扩展性和灵活性。学校可以根据实际需求增减实验项目，实验项目还可以根据新产品的开发不断拓展。这为学生提供了更多的学习和实践机会，有助于培养学生的创新思维和实践能力。

综上所述，本教学实验装置是一款功能强大、结构紧凑、操作简便的综合性实验平台，适用于各大、中专院校及职业培训机构的教学与实训需求。通过使用该装置进行实验教学和实践操作，学生可以深入了解传感器的原理、特性和应用，提高动手能力和实践技能，为未来的职业发展打下坚实的基础。，提高动手能力和实践技能，为未来的职业发展打下坚实的基础。
