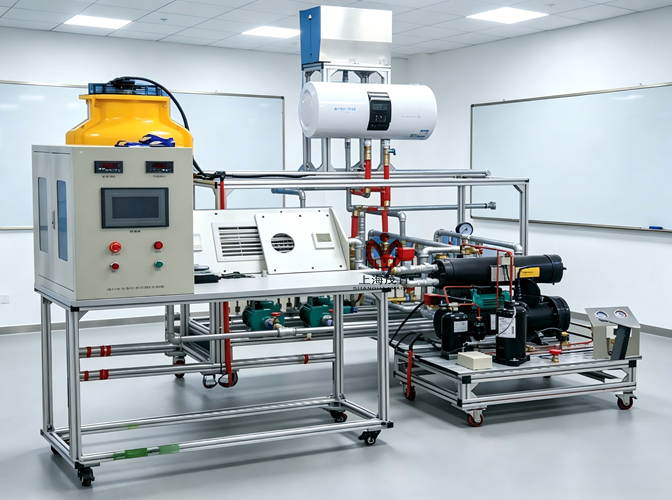

中央空调工程实训系统
一、产品概述：
MY-512K中央空调工程实训系统适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。
二、功能：
1、设备依据实际 建筑风机盘管+独立新风中央空调系统工程，采用不锈钢框架进 行对象模型设计，由冷水系统、冷却水系统、热水锅炉系统、新风机组系统、冷凝水系统和控制系统六个部分组成。
2、冷水系统主要有管壳式蒸发器、风机盘管、冷水泵、冷水供回水管 道、膨胀水箱、电磁阀、流量开关、分水器和集水器等组成。2台冷冻水泵中，一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵使用。末端可进行风机盘管的安装，管路采用镀锌钢管进行设计， 可进行镀锌钢管的切割、套丝、安装和水压试验操作，通过控制系统可实现冷水系统为风机盘管和新风机组冷水功能，实现系统空调功能。
3、冷却水系统主要有管壳式冷凝器、冷却塔、 冷却水泵、冷却水供回水管道、流量开关等组成。2台冷却水泵中，一个作为主泵，一个当成备用制冷水泵使用，当主泵损坏时，可启动备用水泵使用。管路采用镀 锌管进行设计，可进行镀锌管的切割、套丝、安装和水压试验操作，通过控制系统可实现冷却功能。
4、热水锅炉系统主要有电加热锅炉、热水供回水管道、供热水泵等组成
5、新风机组系统主要有新风机组、送回风管道、新风管道、排风管道和风口等组成。可进行新风机组的安装，管路主要采用 PVC 管进行设计，可进行 PVC 管的切割、粘接、安装和通风实验操作。末端系统：(L*W*H)3000*2000*2000mm采用现场组装，实训时自由组装。
6、自动控制系统主要有PLC中央控制处理器、触摸屏、交流接触控制器、控制按钮、组态软件 等组成。通过控制系统实现空调系统的自动和手动控制功能。
7、 设备将中央空调微型化，采用真实的器件组成，同时保证 了整个中央空调系统的完整性和合理性。可演示夏季制冷、冬 季制热工况。
8、所有制冷设备及电气控制器件均采用开 放式结构，直观展示了中央空调的系统结构、工作原理，可清 楚的看到设备各部件的实物。学生可根据不同的技术要求进行 设备的设计和装调训练。
9、中央空调冷水系统管路设计、布置、连接实训；冷水机组调试、检测、故障诊断实训；冷水机组电气参数测量、电气线路连接、电气控制系统调试实训；提供风机盘管吊装金属支架；水泵及冷水管路阀件；单片机和PLC两种控制方式。
三、技术参数：
1、工作电源：三相五线 AC380 V±10% 50Hz；漏电动作电流：≤30mA；
2、环境温度：夏季干球温度34.8℃ 冬季干球温度-7.7℃
3、相对湿度：夏季56% 冬季45%
4、安全保护：具有过压、过流、过载、漏电、接地四种保护装置，符合国家相关标准；
5、总外形尺寸：5000mm×2500mm×1800mm
6、装置最大输入总功率不大于10.5kW；
7、制冷机组模块尺寸：(L×W×H) 1000×900×700mm；
10、空调末端系统模块尺寸：(L×W×H)3000×2000×2000mm；
11、循环水系统模块：(L×W×H)1200×1200×1900mm；
12、冷却塔模块：(L×W×H)700×700×1900mm；
13、空调冷水制冷机组额定制冷量≧7.5KW；制冷机组模块：(L*W*H) 1000*900*700mm，
14、冷冻水泵2台：额定流量：1.5 m3/h，扬程10m（一用一备）；空调冷却水泵2台，额定流量：1.5 m3/h，扬程10m（一用一备）；
15、逆流式冷却塔1台（LQ-3T）
16、集水器5路；分水器5路各一个
17、膨胀水箱1套，容量不小于0.4m3
18、实训钢架（模拟房间），采用镀锌U型钢，尺寸：3000mm×2000mm×2000mm；
19、风机盘管2套，额定制冷量：2.1KW，外形尺寸：690mm×480mm×220mm；
20、集中风机组1套，额定风量：400m3/h，风压50Pa，额定功率：0.3KW，外形尺寸700mm×600mm×200mm；
21、镀锌钢板风管组2组，共板式250MM*140mm；
22、数显式温度控制器1个，测温范围：-40～120℃；
23、装置配置不小于7吋TFT LCD触摸屏，分辨率800×480dpi
24、控制方式：装置配置三菱FX3U-32MTPLC程控器和单片机控制两种方式
25、PLC编程软件1套；中央空调组态软件1套
26、变频器1套，输入端电压：AC220V，输出电压：0～380V，输出频率：0-100Hz，
输出容量：7.5KW；
27、铝合金电气控制操作台外形尺寸：1200mm×600mm×1500mm；
五、实训内容
1、认识中央空调的结构及设备的实训；
2、中央空调冬天、夏天启动和停止的实训；
3、中央空调的水系统运行、调节操作实训；
4、对中央空调的运行工况及各运行参数进行检测实训；
5、对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训；
6、组态技术应用实训：采用组态技术实现对中央空调运行进行动画显示，运行数据显示、实时监控、组态等功能；
7、管路的保温和安装，考核
8、可进行镀锌钢管的切割、套丝、安装和水压试验操作，
9、风机盘管的认识、安装。运行维护
10、新风机组的认识、安装。运行维护
11、镀锌钢管的切割、套丝、安装和水压试验操作
12、PPR管的切割、套丝、安装和水压试验操作
13、系统冷凝水的安装、维护
14、送风管道的安装维护
15、新风系统的安装、维护
