上海茂育科教设备有限公司

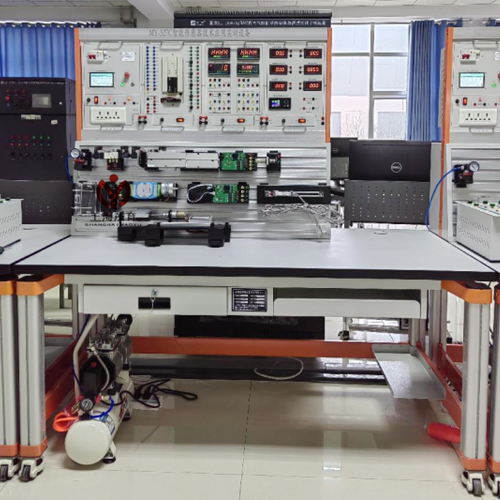

传感器应用技术实训考核装置

---

　
一、设备要求
MY-327C传感器应用技术实训考核装置包括不少于十五种类型传感器的应用，可以通过自由组合进行实训。该设备的实训指导书提供至少二十个实训项目的演练，书中每一个实训项目有实训目的、实训器材、控制要求、实训步骤，当中需有大量的原理接线图、实物装配图、实物接线图加上丰富内容的表格及文字介绍。控制器件要求由挂箱、模块组成，可以根据实训需求自行选用，如 PLC 控制和 PID 控制器控制等到。
（一）设备参数概览
1. 工作电源：单相三线 AC220V±5% 50Hz
2. 安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
3. 额定功率：≤0.5kW
4. 外形尺寸≥L1600×W800×H1386mm（±5%）
（二）设备功能与结构
要求设备由实训桌、实训屏、实训挂箱、实训模块、实训单元、产品配件包等组成。
1、实训桌：
要求桌子台面板至少采用厚度≥25mm E1 级复面合成板。
要求采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚。主体结构需通过左、右各 2 个 C 字形铝压成型构件联接，台面高度≥800mm。
要求桌面板下设支撑框架，截面尺寸≥30×30mm。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸≥70×70mm，四面带槽，槽宽≥8mm，端部配套塑料堵头，要求槽内可适用工业铝型材通配螺母及配件。要求 C 字形铝压成型构件为左、右对称件，外形≥160×166×70mm。
2、实训屏：要求上下框架之间构成窗式导轨，实验挂箱可在导轨上自由组合、移动、装卸。设有专用型材用于快速卡装传感器模块。
4、实训挂箱：外壳需采用全钢精加而成，表面静电喷塑处理。挂箱内装有可编程控制器 48MR 及扩展 3A、数字电压表、数字电流表、智能传感器数显表、智能温控仪表、智能计数 计米表、按钮、继电器等元件。操作面板文字需采用现代彩色 UV 打印技术处理，使面板标识清晰且经久耐用。装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。
5、实训模块：外壳需采用全钢精加而成，表面静电喷塑处理。有温度加热室模块、超声波传感器模块、光敏传感器模块等。操作面板文字符采用现代彩色 UV打印技术处理，使面板标识清晰且经久耐用。装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。
6、实训单元：专用配套底座，采用铝合金材料加工而成，可与铝型材方便固定与分离。包括检测元件、气缸运动单元、数字量传感器单元，十五个实训单元可自由组合、任意更换，灵活应用于实训项目中，装有安全美观的实验插座，学生可以方便地利用迭插导线进行实验。
7、产品配件包：由设备安装、调试、实训所需要的配件、配线、设备使用说明书等组成。
（三）单套设备配置清单

序号	配置名称	单位	数量
1	传感器应用技术电源屏	套	1
2	钢制实训桌	套	1
3	PLC及扩展挂箱	套	1
4	控制仪表挂箱	套	1
5	电压电流表模块	套	1
6	按钮及继电器挂箱	套	1
7	超声波传感器模块	套	1
8	光敏传感器模块	套	1
9	容栅位移传感器单元	套	1
10	磁栅位移传感器单元	套	1
11	数字量传感器模块	套	1
12	电磁阀单元	套	1
13	旋转变压器单元	套	1
14	气缸运动单元	套	1
15	温度加热室模块	套	1
16	霍尔式传感器模块	套	1
17	电容式传感器模块	套	1
18	电感式传感器模块	套	1
19	光电传感器（漫反射型）模块	套	1
20	压力传感器（气体)模块	套	1
21	产品配件包	套	1
22	产品配线包	套	1
23	培训资源包	套	1
24	空气压缩机	台	1

序号	配置名称	规格型号	单位	数量
1	产品配件包
1)	多功能排插	（250V/10A)3米	个	1
2)	PU气管	φ6 蓝色	米	2
3)	PU气管	φ8 蓝色	米	4
4)	速度控制阀	J-AS1201F-M5-06	个	4
5)	螺纹直通接头	PC6-02	个	1
6)	螺纹直通接头	PC6-01	个	6
7)	螺纹直通接头	PC8-02	个	1
8)	内螺纹直通	PCF8-02	个	1
9)	T型三通	PE6	个	1
10)	T型减径三通	PEG8-6	个	1
11)	凳子	座直径:32CM*宽度:40CM*座高:45CM 白色	张	2
2	产品配线包
1)	护套连接桥	S4-24-2 红	个	3
2)	护套连接桥	S4-24-2 黑	个	3
3)	护套叠插导线	S302 1米 黄	条	10
4)	护套叠插导线	S302 1米 绿	条	10
5)	护套叠插导线	S302 1米 红	条	10
6)	护套叠插导线	S302 1米 黑	条	10
7)	护套叠插导线	S302 1米 蓝	条	10
8)	PLC编程电缆线	网线	条	1

序号	设备名称	详细参数
1	传感器应用技术电源屏	1.尺寸：约L1120mm*W290mm*H900mm。 2.电源屏结构：采用钢板做骨架，经过机械加工成型，表面静电喷塑处理。上下框架之间构成窗式导轨，实验挂箱可在导轨上自由组合、移动、装卸。 3.设有专用型材用于快速卡装传感器模块
2	实训桌	1.尺寸：约L1600mm*W800mm*H780mm。 2.子台面板至少采用厚度≥25mm E1 级复面合成板。 3.要求采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚。主体结构需通过左、右各 2 个 C 字形铝压成型构件联接，台面高度≥800mm。 4.要求桌面板下设支撑框架，截面尺寸≥30×30mm。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸≥70×70mm，四面带槽，槽宽≥8mm，端部配套塑料堵头，要求槽内可适用工业铝型材通配螺母及配件。 5.要求 C 字形铝压成型构件为左、右对称件，外形≥160×166×70mm。
3	电源模块	尺寸：约L268mm*W405mm*H159mm。 1.单相交流电源：单相交流电输出，供外接仪器设备用。 2.直流稳压电源：DC24V，电流2A，带有熔断器保护功能； 3.直流稳压电源：DC12V，电流5A，带有熔断器保护功能； 4.配有电源指示、启动按钮、停止按钮、启动停止指示、急停开关、日光灯开关等器件。 5.安全用电：要求配套实验室智慧用电安全控制系统，智能电源管理系统至少具有过温、短路、过流、过压、欠压、失压、功率限定 7 大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；要求电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线 4G 和有线以太网与手机 APP 和 PC 端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 （1）智能终端：要求可以实时监控设备运行情况，提供 Zigbee、CAN 等多种通信模式，需具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC 端进行授权之后，设备可启动使用，PC 端可分时预约设备的启动和停止。 （2）手机 APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近 2 年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。 （3）PC 端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。 （4）后台系统：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。
4	PLC及扩展挂箱（西门子1200）	1.尺寸：约L268mm*W405mm*H159mm。 2.PLC主机 a)电源电压：AC100~240V b)额定频率：50/60Hz c)输入形式：漏型/源型 d)输入点数：14 e)输出种类：继电器 f)输出点数：10 3.PLC模拟量模块 1)分辨率12位二进制的模拟输入输出适配器。 2)模拟输入2频道和模拟输出1频道的输入输出混合的适配器。 3)2频道的电压输入(DC0～10V)、或输入电流(DC 4～20毫安)。 4)1频道的输出电压(DC0～10V)、或电流输出(DC 4～20毫安)。 5)指定各频道每输入或者输入电流的电压。 6)模拟输入范围 输入电压:DC 0～10V(输入电阻198.7 kΩ) 输入电压:DC 0～10V毫安 7)分辨率 输入电压:2.5mV (10 V×1/4000) 输入电流:5μA(16mA×1/3200) 4.输入输出接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
5	控制仪表挂箱	1.尺寸：约L268mm*W405mm*H159mm 1)电源：100~240V AC/DC 2)控制输出：继电器 3)报警输出：二路 4)显示位数：6位显示 5)外形尺寸：48H*96W*94.5L 2.智能温控表 2个 1)电源：100~240V AC/DC 2)变送输出：4~20MA 3)控制输出：继电器 4)报警输出：二路 5)信号输入：单路通用输入无通讯 6)输入信号：单TC/RTD通用输入 7)显示位数：4位显示 8)面板尺寸：48H*96W 3.智能传感器仪表 1)电源：100~240V AC/DC 2)变送输出：4~20MA 3)控制输出：继电器 4)报警输出：二路 5)信号输入：一路输入 6)辅助电源：带DC24V辅助电源 7)面板尺寸：48H*96W 4.信号端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
6	电压电流表可调直流电源模块	1.尺寸：约L268mm*W405mm*H159mm 2.三位半数字电流表：量程DC200MA，工作电压DC5V 1个 3.三位半数字电压表：量程DC200V 工作电压DC5V  3个 4.三位半数字电流表：量程DC2A工作电压DC5V 1个 5.三位半数字电流表：量程DC5A工作电压DC5V 1个 6.提供双路直流程控电源:采用DAC加MOS管恒流输出，每路输出0-30V/2A，电压稳定度≤0.3%，电流稳定度≤0.3%，有短路、过流自动保护功能，设有短路软截止自动保护和自动恢复装置。2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流，并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。 7.仪表供电系统：配有变压器、仪表电源板、开关等器件。 8.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
7	按钮及继电器挂箱	1.尺寸：约L268mm*W405mm*H159mm 2.继电器：J DC24V 8T 6个 3.继电器座： 6个 4.自复按钮开关 LAS2Y-11 Φ12 圆形头 绿色 4个 5.自锁按钮开关 LAS2Y-11Z Φ12 圆形头 绿色 4个 6.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
8	超声波传感器模块	1.尺寸：约L260mm*W80mm*H90mm 2.四探头倒车雷达 1)核心数量: 4个探头 2)报警音量: 80dB及以上 3)工作温度范围: -40℃-80℃ 4)测试距离: 2.0m-0.4m 5)是否支持夜视: 否 6)显示器类型: LCD显示器 7)探头个数: 4个 3.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
9	光敏传感器模块	1.尺寸：约L160mm*W80mm*H90mm 2.功能：光敏传感器感受外界光线的强弱分四个等级，输出四种开关量信号到端子。 3.主要器件：组件光敏传感器线路板 1套 4.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
10	容栅位移传感器单元	1.容栅位移传感器 1)分辨率：0.01MM 2)示值误差：0.03MM 3)示值变动性：0.01MM 4)测量zui大速度：1.5M/S 5)公英制转换 6)清零开关 7)电池（1.55V）SR44w 8)232串口信号输出
11	磁栅位移传感器单元	开式磁栅尺 1)量程:100mm 2)分辨率:1μm 3)零位:无零位 4)电源电压:DC5V-24V 5)输出方式:线性输出 6)接头方式:DB9
12	数字量传感器模块	1.尺寸：约L240mm*W80mm*H90mm 2.旋转变压器―数字转换板 1套 3.组件电机调速器线路板 1套 4.水平运动机构 1套 5.光栅尺 1)分辨率:5μm 2)精确度：±5μm 3)电源电压:DC5V-24V 4)输出方式:线性输出 5)接头方式:DB9
13	电磁阀单元	1.电磁阀   1个 2.螺纹直通接头 3个 3.消声器  2个 4.固定螺栓（短）   1个 5.模块卡座  1个 6.三位五通电磁阀座  1个 7.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
14	旋转变压器单元	1.旋转变压器 1)输入电压： AC7V 2)频率：10KHz 3)转换率：0.5±5% 4)电气误差：±10Max 5)最大运行速度：500S/-1 2.变压器座 1个 3.盖板 1个 4.转轴 1个 5.深沟球轴承 696ZZ（内径6 外径15 厚度5） 2个 6.轴用卡簧 GB/T894.2-1986 φ12  2个
15	气缸运动单元	1.气缸：TN20*100 缸径：φ20，行程：100mm 2个 2.速度控制阀： 4个 3.磁性开关：2个 4.固定螺栓（长）：   1个 5.模块卡座2：1个 6.气缸底盒：1个 7.气缸安装片： 1个 8.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
16	温度加热室模块	1.尺寸：约L180mm*W140mm*H120mm 2.温度加热室：采用透明有机玻璃加工粘合而成。 3.盒体：采用1.2mm冷轧钢板折弯成型，表面静电喷塑处理。 4.风扇：40*40*10mm DC12V 风扇 1个 5.风扇罩：40mm*40mm 1个 6.热电阻 PT100/不锈钢/-20~420度/M8*1.5/L50mm/线长2M屏蔽网：1个 7.热电偶：K型 1个 8.突跳式温控器：KSD-301 250V/10A 常闭型 60度 1个 9.端口接口采用通过高绝缘性安全型接线柱引出，以便于学员接线。
17	霍尔式传感器模块	1.霍尔式传感器 1)检测距离：5mm±10% 2)设定距离：0~4mm 3)可检测物体：磁性金属 4)响应频率：0.4kHz 5)电源电压：DC12～24V 2.传感器支架： 1件
18	电容式传感器模块	1.电容式传感器 1)检测距离：8mm±10% 2)设定距离：0~5.6mm 3)可检测物体：导体及电介质体 4)响应频率：100Hz 5)电源电压：DC12～24V 2.传感器支架： 1件
19	电感式传感器模块	1.电感式传感器 1)检测距离：4mm 2)可检测物体：导体及电介质体 3)响应频率：800Hz 4)电源电压：DC12～24V 2.传感器支架： 1件
20	光电传感器（漫反射型）模块	1.光电传感器 1)检测距离：100mm 2)检测形式：NPN 3)响应时间：0.5ms 4)电源电压：DC10～30V 2.传感器支架： 1件
21	压力传感器（气体)模块	1.压力变送器 1个 1)类型：通用型 2)螺纹规格:G1/2 3)输出信号：4~20MA 4)量程：1.6MPA 2.气源处理元件(调压阀) 1个 1)接管口径：G1/4 2)调压范围： 0.5~0.9MPa 3.螺纹直通接头：PC6-02  2个 4.调压阀支架：1件 5.铜制三通： 1件
22	空气压缩机	1.输出功率：≥360W 2.工作压力：≥0.6mpa 3.排气量：≥40L/min 4.储气罐容积:≥12L
