一、概述：

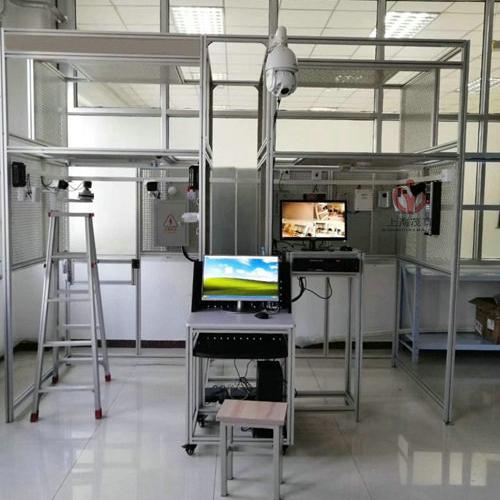

MY-93建筑电气与智能化楼宇模拟实训设备是由铝合金骨架和活动网孔板组合而成的两层建筑平台，分别模拟一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。楼宇实验实训装置房间提供正反侧墙和顶墙的安装范围，同时还提供房间大门，可在上面安装电插锁、电磁锁、门磁和闭门器等器件，楼宇智能系统实验模块可实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。

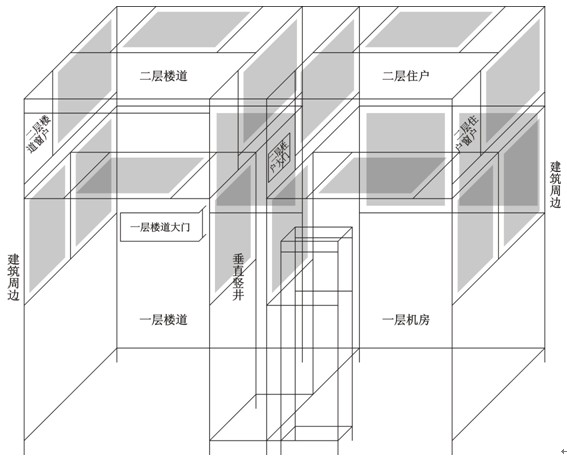

建筑电气与智能化楼宇模拟实训设备是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。
器件的安装方式与实际工程一致，使用自攻螺丝与网孔板用膨胀固定件的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过理线环布暗线（网孔板反面）。
二、外形尺寸

铝合金支架尺寸：3010mm×1305mm×2550mm（长×宽×高）
网孔板尺寸：750mm×600mm×35mm（长×宽×高）
三、主体配置

序号	器件名称	数量	单位	备注
1	铝合金支架	1	台	设备主体配置
2	网孔板	17	块
3	计算机移动推车	1	台
4	圆钢凳	1	张
5	人字梯	1	把
6	配电箱	1	个
7	单相漏电保护开关	1	个
8	储物架	1	台
9	网孔板用膨胀固定件	500	个
10	理线环	100	个
11	紧固件、线材及专用工具	1	批
12	单相三位三级排插	3	个
13	单相一位二级插座	2	个
14	单相一位三级插座	3	个
15	明装86底座	7	个
16	18V直流开关电源	1	个	对讲门禁及室内安防子系统
17	12V直流开关电源	1	个
18	门前铃	1	个
19	室内分机	1	台
20	电插锁	1	把
21	警铃	1	个
22	被动红外空间探测器	1	个
23	感烟探测器	1	个
24	燃气探测器	1	个
25	门磁开关	1	对
26	求助按钮	1	个
27	层间分配器	1	个
28	室外主机	1	台
29	ID卡	4	张
30	电磁锁	1	把
31	电磁锁控制器	1	个
32	开门按钮	1	个
33	联网器	1	个
34	管理中心机	1	台
35	通讯转换模块	1	个
36	通讯电缆	1	条
37	对讲门禁监控管理软件	1	套
38	彩色监视器	1	台	闭路电视监控及周边安防子系统
39	硬盘录像机	1	台
40	硬盘	1	个
41	交换机	1	个
42	网络跳线	1	条
43	网络视频监控管理软件	1	套
44	变速球	1	台
45	一体机芯	1	台
46	枪型摄像机	1	台
47	自动光圈镜头	1	个
48	室内全方位云台	1	台
49	智能解码器	1	个
50	红外摄像机	1	台
51	摄像机支架	1	个
52	拾音器	1	个
53	主动红外对射探测器	1	对
54	被动红外幕帘探测器	1	个
55	声光警号	1	个

备注：计算机另选配。
四、实践项目
1.认识和熟悉各种楼宇智能化器件
2.各种墙体器件的对应区域位置安装
3.电插锁、电磁锁和门磁等门上器件的安装和调试
4.掌握对讲门禁及室内安防系统的结构和原理
5.对讲门禁及室内安防系统的接线、布线和调试
6.对讲门禁监控管理软件的操作与事故演习
7.基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
8.掌握闭路电视监控及周边安防系统的结构和原理
9.闭路电视监控及周边安防系统的接线、布线和调试
10.网络视频监控管理软件的操作与事故演习
11.基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计
