作者：管理员发布时间：2025-10-28 16:43:43

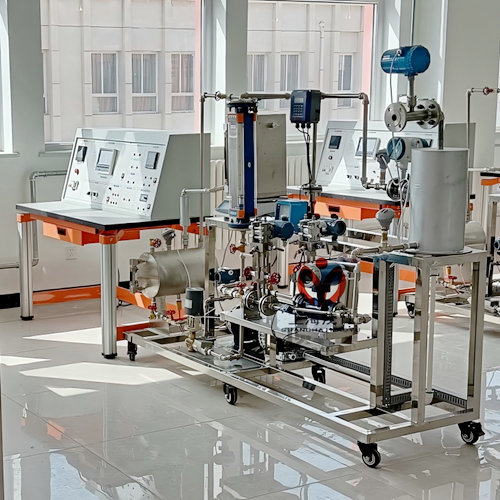

　温度安装检测控制系统集成多类型温度传感器、变送器及智能调节仪表，构建0-150℃范围的完整温度测控教学平台。装置支持传感器选型安装、PID调节、系统故障排查及串级控制等实训项目，适用于自动化、过程控制等专业的《温度测控技术》、《工业仪表应用》课程，培养学生温度系统设计、调试与维护的综合能力。
装置的实验温度范围0—150℃，可快速升温，快速降温。其重要结构特点是微小、紧凑、美观、安全。装置由实验温度箱、加热器、可控硅调压模块、K型温度传感器1200℃传感变送器等组成。可以和智能调节仪组成温度检测和闭环PID调节温度控制系统。
装置通过智能调节仪的通讯口与上位机通讯。控制参数可以在智能控制仪表中以及位机中设置。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制参数修改、数据的存储分析、实时曲线和历史曲线显示和打印。温度安装检测控制系统具有保护，提供IEC标准信号及相关测试点供单片机接入进行编程实验。

型号：MY-324B

二、实训系统功能
1、控制系统以温度为测量对象，工艺流程简明，配置多类型的温度系列仪表，整个系统采用开放性设计，可进行仪表的选型、安装、调校检定、调节系统投运、故障设置及排除、联锁投运等实训功能。
三、实训项目
1、温度检测元件认识、选型、安装；温度变送器选型
2、补偿导线的选型；温度检测仪表的比较校验；
2、手持红外测温仪的操作
3、温度调节显示仪表选型组态、调试、投运
4、温度检测、变送、调节显示系统故障排除；
5、温度系统报警及连锁控制系统设计；
6、温度单回路系统的设计与整定；
7、温度串级回路系统的设计与整定。
四、实训系统配置
1、系统框架（1套）
304不锈钢
外形尺寸（长宽高）2000×500×1550mm、实验台1200×700×1550mm。
2、铂热电阻（2支）
3、铂热电阻（2支）
4、铂热电阻（1支）
5、铂热电阻（1支）
6.、双金属温度计（1支）
7.、双金属温度计（2支）
8、装配式热电偶（8支）
9、装配式热电偶（1支）
10、单相调压模块（1块）单相
11、电加热管（1支） 220V/1.5KW
12、防干烧模块（1块）
13、电动调节阀（1台）
14、压力表（2台）0～0.4OOKPa
15、液位计（2台）中心距300mm
16、夹套锅炉：双层不锈钢制作耐压0,6MP加热功率1500W,模拟控制4-20MA.
17.万能输入温度变送模块（9只）
18、彩色7寸12路万能输入模块1套含485通信、多种万能信号输入输入信号。
19、水泵（2台）
20、马沸炉（1台）
单相200V，50Hz，2kW。最高温度1000℃，配控制器，温度控制误差<0.5℃。开孔并配安装螺纹，用于实训中插入并安装热电偶、热电阻测温元件。
21、输入侧防爆安全栅（2台）
22、补偿导线（10m）与所用热电偶配套。
23、实验台：1200×700×1550mm。桌子采用70*70MM铝型圆形材形为结构，桌面支架由铝材一次性压铸成型，连接而成。
