上海茂育科教设备有限公司

电子装配工艺实训台

---

　
一、概述
MY-116C电子装配工艺实训台适用于中高职高专及高级技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。
二、技术指标:
1、工作电源：两相三线 AC 220V±10%  50Hz
2、温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×720×1800mm
4、整机功耗：≤700V.A
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、功能特点：
1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。电工电子单元模块共有156个，其中不仅包括实训指导书项目所需的单元，还为学生可能进行的创新与探索，配置了较齐全的单元。
3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个开放的、可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
5、本装置具有各类模块100多个，具有广阔的延伸空间，本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高。

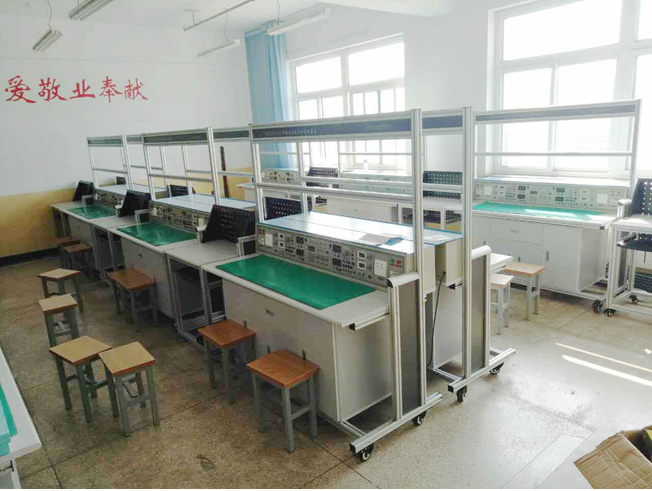

四、基本配置及功能：实训装置由实训台、电源控制屏、实训模块、实训工具等组成。
1、实训台:
采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表；第二层可放置PVC夹板，用来夹放实训图纸。实训台下方还设有四个带刹车的万向轮，便于移动和固定。
2、活动柜（1个）
活动柜设有拉手抽屉，可存放实训工具。两侧分为6层结构，可放置实训模块。
3、电源控制屏：控制屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：
 1.交流电源：
(1)高压交流电源：六路AC220V电源接口，可为外配仪器设备提供工作电源。
 (2)低压交流电源：分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能，同时还提供带中心抽头双17V交流电源。
 2.直流电源：
   (1)可调直流电源：两路0.0V～24V/2A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
   (2)固定直流电源：±12V/1A、±5V/1A固定输出，每路均具有短路保护措施。
3.测量仪表：
1）数字直流电流表（AX4模块单元）:测量范围：0～2000mA
2）数字直流电压表:测量范围：0～30V，输入阻抗：47KΩ/V
3）指针式直流微安表: 测量范围：0-100μA, 测量精度：2.0级
4）数字直流毫伏表:测量范围：0～2000mV，输入阻抗：47KΩ/V
5）胜利牌数字万用表（VC890D）
6）直流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
7）交流电压量程：20V/200V/750V，精度±(0.8%+5)
8）直流电流：20mA/200mA /20A，精度±(1.5%+3)
9）交流电流：200mA /20A，精度±(1.5%+5)
10）电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
4.功率函数信号发生器/频率计
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
五、设备可以完成的实训项目：
模拟电子技术综合应用、创新实训项目:
项目一  常用二极管的性能测试及应用
项目二  双极晶体管及场效管输出特性的测定
项目三  单管放大电路的研究
项目四  两极放大电路及负反馈放大电路的研究
项目五  助听器电路的调试（电子产品线路）（综合应用）
项目六  恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）
项目七  三极管放大电路故障排除
项目八  整流、滤波及稳压电路的研究
项目九  直流稳压正、负电源电路的研究
项目十  典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）
项目十一  OTL功率放大电路的故障排除
项目十二  LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）
项目十三   运算放大器基本运算电路
项目十四   对由运放器组成的积分运算电路、微分运算电路
项目十五   对由运放器组成的电压比较器传输特性的研究
项目十六   气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）
项目十七  方波、三角波和锯齿波发生器电路的研究与测试
项目十八  三角波、方波及正弦波发生器的制作竞赛
项目十九  RC（文式桥式）正弦波振荡器和制作与调试
项目二十  电容三点式LC正弦波发生器
项目二十一 有源滤波电路研究
项目二十二  直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）
项目二十三  恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
数字电子技术综合应用、创新实训项目:
一、基础实训项目
项目一  基本逻辑门电路功能测试
项目二  优先编码器功能测试
项目三  二进制译码器和数据选择器功能测试
项目四  全加器和超前进位全加器功能测试
项目五  数值比较器功能测试
项目六  七段码锁存/译码/驱动器功能测试
项目七  各类触发器功能测试
项目八  双向移位寄存器功能测试
项目九  二一五一十进制计数器功能测试
项目十  二位十进制计数/译码/驱动/显示电路
项目十一  可逆十进制计数电路功能测试
项目十二  N进制计数电路功能测试
项目十三  555定时器基本应用电路
项目十四  微分型单稳态触发器
项目十五  集成单稳态触发器及其应用
项目十六  集成施密特触发器及其应用
二、综合应用实训项目
项目十七  声光控制节能路灯电路（电子产品线路）（综合应用）
项目十八  8线数据传输电路（电子产品线路）（综合应用）
项目十九  4位环形计数节拍发生器（电子产品线路）（综合应用）
项目二十  秒脉冲信号发生器（电子产品线路）（综合应用）
项目二十一  救护车/消防车声响报警电路（电子产品线路）（综合应用）
项目二十二  D/A转换器将数码转换成单极性、双极性模拟电压
项目二十三  数控变频三角波—方波发生器
项目二十四  移位寄存器彩灯显示电路（电子产品线路）（综合应用）
项目二十五  8位优先编码器抢答电路（电子产品线路）（综合应用）
项目二十六  触摸式密码电子锁电路（电子产品线路）（综合应用）
项目二十七  数字钟电路（电子产品线路）（综合应用）
项目二十八  二位十进制计数符合电路（电子产品线路）（综合应用）
项目二十九  交通灯控制电路（电子产品线路）（综合应用）
项目三十   升/降阶梯波发生器（电子产品线路）（综合应用）
项目三十一  光电转换加/减计数电路（电子产品线路）（综合应用）
三、电力电子技术及应用、创新实训项目
项目一 晶闸管的控制特性及它作为固体开关的应用（电子产品电路）（综合应用项目）
项目二 单结晶体管触发电路
项目三 晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
项目四 晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
项目五 IGBT 直流斩波电路的调试与分析（电子产品电路）（综合应用项目）
项目六 双向晶闸管单相交流调压（调光台灯）电路的制作与调试（电子产品电路）（综合应用项目）
项目七 功率晶体管（BJT）PWM 控制直流电动机可逆调速电路（电子产品电路）（综合应用项 目）
四、单元电子电路实训内容（MCS51及AVR单片机，KeilC实训）
（1）空调电路
模块配置
EDM002-AVR单片机主机
②EDM507-半导体制冷片
③EDM605-四位数码管显示
④EDM404-NPN三极管驱动*2个
⑤EDM501-直流风机
⑥EDM311-红外发射
⑦EDM312-红外接收
⑧EDM504-蜂鸣器
⑨EDM105-空气质量传感器
（2）出租车计价器
模块配置
EDM606-12864点阵液晶
②EDM001-MCS51单片机主板
③EDM403-8位独立按键
④EDM502直流电机
⑤EDM405PNP三极管驱动
（3）综合报警器
模块配置
EDM605-四位数码管显示
②EDM201-触摸按键
③EDM107-热释电红外传感器
④EDM112-红外反射
⑤EDM106-烟雾传感器
⑥EDM302-四种音乐
⑦EDM503-扬声器
⑧EDM001-AVR主机
（4）超声波测距
模块配置
EDM001-MCS51单片机主机
②EDM111-超声波发射接收模块
③EDM605-四位数码管显示模块
（5）电子秤
模块配置
EDM603-十进制计数器
②EDM104-称重传感器
③EDM201-ICL7135模数转换
④EDM406-4*4键盘
⑤EDM001-MCS51单片机主板
⑥EDM606-12864LCD屏
⑦EDM504-蜂鸣器
（6）电子语音播放万年历
模块配置
③EDM001-MCS51主机
④EDM605-12864点阵液晶
⑤EDM103-温度传感器18B20
⑥EDM403-8位独立按键
⑦EDM313-AK040语音
⑧EDM503-扬声器
（7）64*32点阵广告屏
模块配置
EDM002-AVR单片机主机
②EDM601-64*32点阵模块
③EDM4038位独立按键
（8）酒精测试仪
模块配置
EDM002-AVR主机
②EDM605-四位数码管显示
③EDM108-酒精传感器
④EDM403-8位独立按键
（9）频率计
模块配置
EDM303-三位计数器2个
②EDM605-四位数码管显示2个
③EDM603-十进制计数器
④EDM307-脉冲信号发生
（10）声光控制小灯
模块配置
EDM101-声光控制
②EDM405-PNP三极管驱动
③EDM604-直流灯泡
（11）步进电机控制
（12）两室温度控制
五、本设备的配置

序号	产品名称	型号规格	数量	单位	备注
1	电子工艺实训桌	带万向轮灵活移动	1	张	铝合金框架
2	电子工艺电源台		1	台	铁质
3	电脑桌	带保护罩	1	台	铝木结构
4	函数发生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	台	已装实训台上 客户无须另购
5	数字频率计（可内测与外侧）	100MHz	1	台	已装实训台上 客户无须另购
6	工具		1	套	见表一
7	双踪虚拟示波器		1	套
8	数字直流毫伏表	0～2000mV，输入阻抗：47KΩ/V	1	套
9	单元电子电路模块		1	套	见表二
10	电工电子创新模块		1	套	见表三
11	实验连接线		1	套
12	2004 DXP6.0PCB绘图软件		1	套	拷贝版
13	KeilC 软件		1	套	拷贝版
14	多媒体智能型电工仿真教学软件				具有软件著作权

表一       配套工具

序号	名称	型号/规格	单位	数量
1	烙铁（带架）	35W	套	1
2	剥线钳	鸿义	把	1
3	斜口钳	6寸	把	1
4	尖嘴钳	6寸	把	1
5	十字螺丝刀	新发	把	1
6	一字螺丝刀	新发	把	1
7	一字螺丝刀（小）	得力	把	1
8	十字螺丝刀（小）	得力	把
9	美工刀		把	1

表二 单元电子电路模块清单

序号	模块名称	数量	单位
1	EDM001-MCS51主机	1	个
2	EDM002-AVR主机	1	个
3	EDM101-声光控制	1	个
4	EDM102-温度传感器LM35	1	个
5	EDM103-温度传感器18B20	1	个
6	EDM104-称重传感器	1	个
7	EDM105-空气质量传感器	1	个
8	EDM106-烟雾传感器	1	个
9	EDM107-热释电红外传感器	1	个
10	EDM108-酒精传感器	1	个
11	EDM109-PT100传感器	1	个
12	EDM110-红外测温	1	个
13	EDM111-超声波发射接收	1	个
14	EDM112-红外反射	1	个
15	EDM201-触摸按键	1	个
16	EDM202-音频功放	1	个
17	EDM203-ICL7135	1	个
18	EDM204-反相器	2	个
19	EDM301-倒车音乐	1	个
20	EDM302-四种音乐	1	个
21	EDM303-三位计数器	2	个
22	EDM304-FM接收	2	个
23	EDM305-单稳态电路	2	个
24	EDM306-双稳态电路	2	个
25	EDM307-脉冲及信号产生	1	个
26	EDM308-无线接收	1	个
27	EDM309-无线发射	1	个
28	EDM310-多段语音录放	1	个
29	EDM311-红外发射	1	个
30	EDM312-红外接收	1	个
31	EDM313-AK040语音	1	个
32	EDM401-直流电机驱动	1	个
33	EDM402-直流继电器	1	个
34	EDM403-8位独立按键	1	个
35	EDM404-NPN三极管驱动	2	个
36	EDM405-PNP三极管驱动	2	个
37	EDM406-4x4键盘	1	个
38	EDM501-直流风机	1	个
39	EDM502-直流电机	1	个
40	EDM503-扬声器	2	个
41	EDM504-蜂鸣器	1	个
42	EDM505-步进电机	1	个
43	EDM506-加热模块	1	个
44	EDM507-半导体制冷片	1	个
45	EDM601-64*32点阵	1	个
46	EDM602-交通灯显示	1	个
47	EDM603-十进制计数器	2	个
48	EDM604-灯泡	2	个
49	EDM605-四位数码管显示	2	个
50	EDM606-12864点阵液晶	1	个
51	EDM607-综合显示	1	个
52	大小头转接线红色	5	条
53	大小头转接线黑色	5	条
54	8针排线(彩色)	10	条
55	双头3针排线	2	个
56	集成18B20	2	个
57	集成LM35	2	个
58	砝码20g	5	个
59	RS232串口线(直通)	1	个
60	电源适配器12V/5A	1	个
61	PT100	1	个
62	培训资料	1	套
63	模块位置板	1	本

表三  透明电子模块清单（元件盒）

序号	产品名称	型号规格	产品代号	单位
1	RJ水泥电阻(5W)	51Ω、100Ω、200Ω	R01	1块
2	RJ金属膜电阻(2W)	330Ω、470Ω、510Ω	R02	1块
3	RJ金属膜电阻(2W)	330Ω	R03	1块
		510Ω
		680Ω
4	RJ金属膜电阻(2W)	1K	R04	1块
		2K
		3.3K
5	RJ金属膜电阻(2W)	3.3K	R05	1块
		4.7K
		6.8K
6	RJ金属膜电阻(2W)	10K	R06	3块
		22K
		47K
7	锰铜丝电阻(3A)	0.1Ω	R07	1块
		0.2Ω
		0.4Ω
8	RT碳膜电阻(1W)	1Ω	R08	1块
		4.7Ω
		10Ω
		27Ω
9	RT碳膜电阻(1W)	39Ω	R09	1块
		47Ω
		56Ω
		68Ω
10	RJ金属膜电阻(1W)	100Ω	R10	1块
		150Ω
		200Ω
		300Ω
11	RJ金属膜电阻(1W)	390Ω	R11	1块
		470Ω
		560Ω
		680Ω
12	RJ金属膜电阻(1/2 W)	560Ω	R12	1块
		820Ω
		1K
		1K
13	RJ金属膜电阻( 1/2 W)	1.2K	R13	1块
		2K
		2.7K
		3K
14	RJ金属膜电阻( 1/2W)	4.7K	R14	1块
		5.1K
		6.8K
		8.2K
15	RJ金属膜电阻( 1/2W)	10K	R15	1块
		15K
		27K
		33K
16	RJ金属膜电阻( 1/2W)	51K	R16	4块
		56K
		62K
		68K
17	RJ金属膜电阻(  1/2W)	100K	R17	4块
		270K
		390K
		470K
18	RJ金属膜电阻( 1/2W)	820K	R18	1块
		1M
		2.2M
		10M
19	RJ金属膜电阻(1/2W)	120Ω	R19	1块
		180Ω
		220Ω
		620Ω
20	RJ金属膜电阻( 1/2W)	1.5K	R20	1块
		2.2K
		2.7K
		3.9K
21	RJ金属膜电阻( 1/2 W)	6.2K	R21	1块
		20K
		24K
		47K
22	RJ金属膜电阻( 1/2W)	51K	R22	1块
		150K
		220K
		3M
23	RJ金属膜电阻( 1/2W)	510K	R23	2块
		1.1M
		2M
		2M
24	CL聚脂膜电容	1000pF	C01	2块
		2200 pF
	CBB聚丙烯膜电容	3300 pF
25	CBB聚丙烯膜电容	4700 pF	C02	2块
		0.01μF
		0.022μF
26	CBB聚丙烯膜电容	0.033μF	C03	4块
		0.047μF
		0.1μF
27	CBB聚丙烯膜电容	0.22μF	C04	1块
		0.47μF
		1μF
28	CBB聚丙烯膜电容	0.47μF	C05	1块
		1μF
		0.33μF
29	CD铝电解电容(50V DC)	3.3μF	C06	2块
		4.7μF
		10μF
30	CD铝电解电容(50V DC)	100μF	C07	1块
		220μF
		470μF
31	CBB聚丙烯膜电容	0.5μF （450V  AC）	C08	1块
		1.0μF （450V  AC）
32	CC瓷片电容	20 pF	C10	1块
		1500 pF
	CBB聚丙烯膜电容	2200 pF
33	CC瓷片电容	20 pF	C11	1块
	CBB聚丙烯膜电容	33 pF
		100 pF
34	可调电容	10～60 pF	C12	1块
		220 pF
		20～120 pF
35	CC瓷片电容	20 pF	C13	1块
	CL聚脂膜电容	2200 pF
		5600 pF
36	CBB聚丙烯膜电容	0.047μF	C14	1块
		0.01μF
		0.1μF
37	CD铝电解电容(50V DC)	2.2μF	C15	2块
		33μF
		47μF
38	WX线绕电位器（WX050）	100(5W)(去盖)	RP1	1块
39	WH碳膜电位器（WH118）	470(2W)(去盖)	RP2	1块
40	WH碳膜电位器(WH118)	1K (2W)	RP3	1块
41	WX线绕电位器(WX14-12)	4.7K(1W)(去盖)	RP5	1块
42	WH碳膜电位器(WH5)	10K (1/2W) (去盖)	RP6	1块
43	WH碳膜电位器(WH5)	22K(1/2W)	RP7	1块
44	WH碳膜电位器(WH5)	33K(1/2W)	RP8	1块
45	WH碳膜电位器(WH118)	47K (2W)	RP9	1块
46	WH碳膜电位器(WH118)	100K (2W)	RP10	1块
47	WH碳膜电位器(WH118)	470K (2W)	RP11	1块
48	WH碳膜电位器(WH118)	1M (2W)	RP12	1块
49	绕线式电位器（WXD3-12）	1K (2W)	RP13	1块
50	线绕电感	电感L=30mH	L01	1块
51	线绕电感	电感L=100mH	L02	1块
52	色码电感	22μH	L03	1块
		82μH
		180μH
53	色码电感	330μH	L05	1块
	柱形电感	47μH
	色码电感	100μH
54	脉冲变压器（单双脉冲）	KMB-0021	T05	1块
55	集成底座	8P	IC1	2块
56	集成底座	14P	IC2	5块
57	集成底座	16P	IC3	4块
58	集成底座	18P	IC4	2块
59	集成底座	20P	IC5	1块
60	集成底座	28P	IC7	1块
61	单向击穿二极管(稳压管)	1N4728A (3.3V 1W)	VS1	1块
		1N4733A (5V 1W)
		1N4735A (6.2V 1W)
62	单向击穿二极管(稳压管)	1N4738A (8.2V 1W)	VS2	1块
		1N4740A (10V 1W)
		1N4742A (12V 1W)
63	双向稳压管 (1W)	5V	VS3	1块
		8.2V
		10V
		12V
64	整流二极管	1N4007×4	VD1	1块
65	开关二极管	1N4148×2	VD2	1块
	肖特基二极管	1N5818
		1N5819
66	三极管	TIP42C	VT1	1块
		BU406
	散热器	ST25×2
67	三极管	9012	VT2	1块
		TIP41C
	散热器	ST25×1
68	三极管	9013	VT3	1块
		TIP41C
	散热器	ST25×1
69	晶闸管	BT151	VT4	1块
	场效应管	3DJ7
	散热器	ST25×1
70	增强型场效应管	IRF630 (N沟道)	VT5	1块
		IRF9620(P沟道)
	散热器	ST25×2
71	IGBT管	10N60×2	VT6	1块
		1N4148×2
	散热器	ST25×2
72	晶闸管电路	（51Ω、0.1μF、BT151、FU）×3	VT7	1块
	散热器	ST25×3
73	双向触发二极管	BD3	VT8	1块
	双向晶闸管	BT135
	散热器	ST25×1
74	仪表开关	KN32B	S1	1块
75	按钮开关	AN4	S2	1块
76	钮子开关	KNX1×2	S3	1块
77	白炽灯座		HL1	1块
78	指示灯	6.3V	HL4	1块
79	熔断丝		FU	1块
80	电流表插座		SW	2块
81	共阴数码管	0.5吋	BX01	1块
	电阻	300Ω×8个
82	稳压集成	LM337	BX04	1块
		LM317
	散热器	ST25×2
83	MIC声电传感器	CZN-15EN	BX05	1块
	石英晶体振荡器	32.768石英晶体
		10MΩ电阻
		33 pF电容器×2
84	扬声器	8Ω	BX06	1块
85	蜂鸣器	TMB12A12	BX07	1块
	LED	5个大（红）
	电阻	100Ω/0.25W
86	气敏元件	QM-J3	BX08	1块
87	三极管插座	127-3T	BX09	1块
	元件插座
88	元件插座	127-2T×4	BX10	1块
89	音乐芯片	CF-60	BX11	1块
	纽子开关	KNX1
90	保险丝	FU	AX1稳压管稳压电路	1块
	二极管	1N4007×4
	电容	1000μF /50V
		100μF /35V
		0.1μF
	稳压管	1N4733 (5.1V)
91	电阻	100Ω/0.25W×2	AX3铜电阻温度计电路	1块
		39Ω/0.25W
		33Ω/0.25W
	温度传感器	LM35
	珐琅电阻	RX20-10W 20Ω
	纽子开关	KNX1×2
	电位器	470Ω(WH5)
	铜电阻	Cu-50
92	直流数字毫伏表	0～2000mV	AX4直流数字毫伏表	1块
93	保险丝	FU	AX5                            直流恒压源	1块
	二极管	1N4007×4
	电容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散热器	ST25×1
94	电位器	10K（WH5）×2	AX9运放电路	1块
	二极管	1N4148×2
	电容	10μF /35V
	集成	OP07
	集成底座	8P
95	集成运放	LM358	AX10双运放电路	1块
	集成底座	8P
96	继电器	GZR-2 12V	AX11继电器驱动电路	1块
	三极管	9013
	二极管	1N4148
97	电容	1000μF/50V×2	AX12 78系列稳压源	1块
		0.33μF×2
	插座	127-3T
98	电容	1000μF/50V×2	AX13 79系列稳压源	1块
		0.33μF×2
	插座	127-3T
99	电位器	22K(WH5)	AX14 单结晶体管触发电路	1块
	单结晶体管	BT33
	电阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三极管	9013
	二极管	1N4148Ω×2
100	功放	LM386	AX15功率放大集成电路	1块
	电阻	10Ω/0.25W×2
	电容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
101	集成	MC34063A	AX16集成转换器	1块
	集成底座	8P
102	拨码开关	红(5T) 蓝(4T)	AX17单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
103	拨码开关	红(5T) 蓝(4T)	AX18单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
104	光电开关	GP1A05HR×2	AX20电动机测速	1块
	磁性电机	385
	固定支架	配套
105	钮子开关	KNX1×2	AX21  0-1置数单刀双掷开关	1块
106	集成	CD4011	AX22单脉冲信号	1块
		CD1413
	集成底座	14P
		16P
	电阻	100Ω/0.25W×4
		51Ω/0.25W×4
	复位开关	AN4×2
	LED	红×2 绿×2
107	电阻	100K/0.25W×10	AX23触摸式编码开关	1块
	钮子开关	KNX1
	轻触开关	（6×6×4.3）×10
108	电阻	51K/0.25W×10	AX24 8421拨码盘	1块
	夹板	KAS-3
	8421拨码开关	KAS-3×2
	二极管	1N4148×8
109	集成	555	AX25 CP时钟脉冲源	2块
	集成底座	8P
	电位器	100k(WH5)×2
	电阻	10k/0.25W×2
		300Ω/0.25W
	二极管	1N4007×2
	电容	10μF/35V
		0.1μF
		0.01μF
	钮子开关	KNX1
	LED	红（5个大）
110	电阻	100Ω/0.25W×7	AX26发光二极管及驱动	1块
	集成	62083
	集成底座	20P
	LED	红×8
111	集成	CD4511	AX27共阴数码管	3块
	集成底座	16P
	电阻	100Ω/0.25W×14
	共阴数码管	0.5寸×2
112	LED	红×4  绿×4  黄×4	AX28交通灯电路	1块
	电阻	51Ω/0.25 W×6
	集成	MC1413
	集成底座	16P
113	指针微安表	100μA		1块

• 纯电动汽车电控助力转向系统实验台
• 过程控制实验装置
• 台式静水压强实验仪
• 职校猎豹CJY6470全车电器实验设备
• 比亚迪e5驱动传动系统实训台
• 透明液压与气动综合控制实验装置
• 电工电子电拖变频调速PLC可编程控制综合实训装置
• 太阳能光伏并网发电教学实验装置
