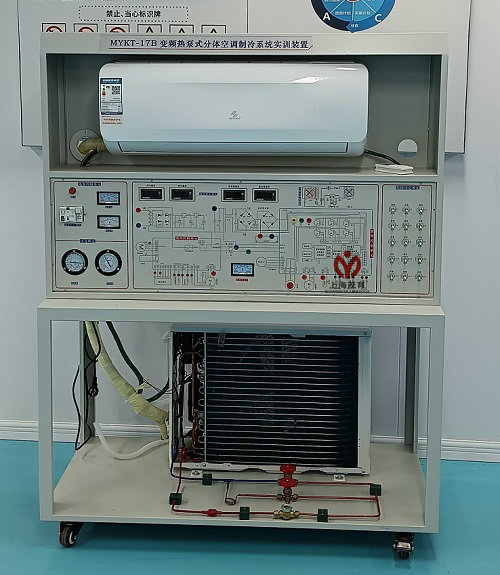

MYKT-17热泵空调教学实训台是按照职业教育的教学和实训要求研发的产品；适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工实训等教学；能培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
二、装置特点：
　　实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障检测单元、模拟故障箱等组成
1、实训台：铝合金双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。装置背面可观察制冷系统管路的结构，用于模拟空调机机电气故障排除和设置。
2、空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
3、交流电源控制单元，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
4、制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
5、温度检测单元:模拟故障设置：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
三、技术性能：
1、输入电源：单相三线 AC220V ±10% 50Hz
2、装置容量：＜1kVA
3、外形尺寸：1000mm×700mm×1610mm
4、制冷剂类型：R22
5、制冷剂类型 R22/0.75KG
6、制冷量2300W
7、制热量2500W
8、制冷电流4.5A
9、制热电流6.5A
10、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
四、装置配置：
1、系统采用真实的的制冷机组，与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能
2、整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求
3、实训装置直观展示了热泵型分体空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物。
4、电源单元：系统还配置有交流电压表、交流电流表、可测量在线功率和电压。单相三线220V交流电源供电，交流电压表1只，测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～5A，用于观测系统启动电流及监测系统正常工作电流
5、温度检测系统：温度表4只。可同时显示，压缩机排气，压缩机回气，冷凝温度，蒸发器温度。
6、压力单元：真空压力表两只，分别1.8MP\3.8MP.同时显示压缩机排气，压缩机回气压力。
7、背后有整个热泵空调系统原理图；尺寸：1000MM*400MM
8、面板：面板为经典出口色：黄色。面板左边设有一块有机玻璃板，透过它可看到空调器主控板的器件及布局；主面板中间印有控制电气系统原理图，并设有相应测试点,便于教学演示讲解及学生对课本知识的理解掌握。
9、此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。相应部件均有名称标识
10、装置设有室外机部件电气控制线路接线区域，可完成对电气连接、压缩机绕组判断等，有利于学生将理论应用于实际，并培养学生实际操作动手能力
11、实验台左边：34个可模拟故障设置开关，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
12、实验台右边：34个可模拟故障消除开关，学生根据测量判断得出的结果，可消除故障
五、故障说明：
1、断开N2线圈：模拟变压器T的副边N2开路，整机不工作
2、断开桥式整流桥堆：模拟桥式整流桥环+12V无输出，整机不工作
3、断开7805稳压块输出：模拟7805稳压块坏+5V无输出，整机不工作
4、断开红外接收管1脚：模拟红外接收管无电源输入，不能遥控
5、断开X105温度传感器电阻：模拟室内环境温度很高，可制冷不能制热
6、外机管温传感器坏，空调器不工作，显示故障代码
7、外机环境温传感器坏，空调器不工作，显示故障代码
8、外机压力保护传感器坏，空调器不工作，显示故障代码
9、内机步进电机坏，空调器工作，不扫风。
10、内机管温传感器坏，空调器不工作，显示故障代码
11、室内传感器坏，空调器不工作，显示故障代码
12、室内风机调整电路坏，空调器不工作，显示故障代码
13、断开步进电机两组线圈：模拟步进电机两组线圈开路
14、断开继电器RY4线圈：模拟继电器RY4线圈坏，辅助不起作用
15、断开继电器RY2线圈：模拟继电器RY2线圈坏，室外风机不转
16、断开继电器RY7线圈：模拟继电器RY7线圈坏，室内风机低速时风机不转
17、断开继电器RY6线圈：模拟继电器RY6线圈坏，室内风机中速时风机不转
18、断开继电器RY5线圈：模拟继电器RY5线圈坏，室内风机高速时风机不转
19、断开继电器RY1线圈：模拟继电器RY1线圈坏，压缩机不工作
20、断开继电器RY3线圈：模拟继电器RY3线圈坏，电磁四通阀不工作
六、实训项目：
1、初级技工基本技能实训
2、制冷系统专用工具的基本操作
3、制冷系统管件焊接
4、制冷系统的检漏
5、制冷系统的抽真空与充注制冷剂R22
6、中级技能实训（设计、安装、调试及检修）
7、KFR-23型空调主控板电路原理
8、空调电器元件的测量及系统运行
9、KFR-23型空调器故障与分析
10、空调检测与故障分析
