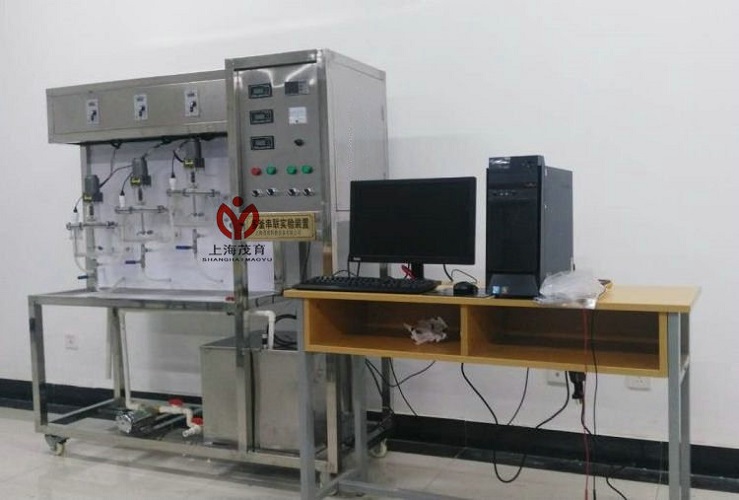

MYHG-4B多釜串联返混性能测定实验装置是一款用于研究反应器流动特性的教学设备，通过在线电导率仪（0-2000S·cm）实时监测示踪剂浓度变化，测定停留时间分布及统计特征值。装置集成3个有机玻璃反应釜（1L/3L）、磁力泵（1m³/h）及无级调速搅拌系统（90-600r/min），支持单釜/三釜串联模式切换，可验证理想反应器串联模型。采用转子流量计（6-60L/h）精确控制流量，数据通过RS485通讯上传至组态软件处理，适用于化工传递过程与反应工程教学，设备尺寸1800×500×2000mm。

技术指标	说明
装置功能	1.通过实验了解停留时间分布测定的基本原理和实验方法。 2.掌握停留时间分布的统计特征值的计算方法。 3.学会用理想反应器的串联模型来描述实验系统的流动特性

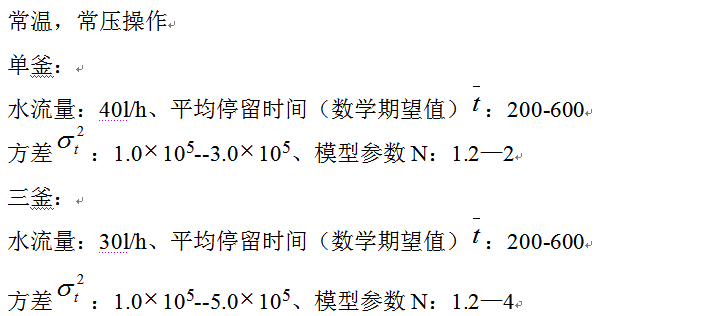

设计参数
主要配置	有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。
公用设施	水：装置自带不锈钢水箱桶，连接自来水接入。电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。实验物料：水--- KCl，外配设备：电脑
主要设备	1、釜式反应器1.0L，直径φ120mm，高度120mm，有机玻璃制成，3个。　　　 2、釜式反应器3.0L 直径φ150mm，高度200mm，有机玻璃制成，1个。 3、MP-20RM微型磁力泵：功率30W，最大流量1m³/h，扬程6m。 4、交流可调速电机：搅拌马达6W，转数90－600r/min，无级变速调节。其操作板置于控制柜上，转速可在操作板上进行调节。 5、LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。 6、数显电导率仪：在线电导率检测仪，0-2000S·cm 4个，电导电极：4支。 7、LWB电磁阀（24v）和三通阀控制切换示踪剂，数显计测器控制示踪剂加入量。 8、各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。 9、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。 10、外形尺寸：1800×500×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 11、转换模块及在线监控软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	电机转数	霍尔开关	转数显示仪	调速器
	流量	转子流量计	转子流量计	转子流量计
	浓度	在线电导率仪	数字显示	无
采集型：多釜串联返混性能测定实验装置
测控组成	变量	检测机构	显示机构	执行机构
	电机转数	霍尔开关	转数显示仪，精度：0.5%FS	精密数显调速器
	三釜进水流量	转子流量计	转子流量计	手动调节
	单釜进水流量	转子流量计	转子流量计	手动调节
	浓度	在线电导率仪	数字显示，精度：0.5%FS	浓度
	示踪剂流动时间	时间控制器	上位机采集	无
软件组成	模拟模块：高达16位分辨率，内建RS485通讯模式；功能：电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
